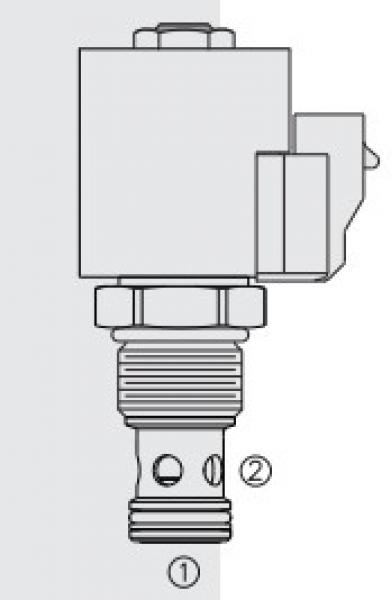

Allgemeine Beschreibung

Ein elektromagnetisch betätigtes, vorgesteuertes 2-Wege-Hydraulikpatronenventil in normaler Schließung, mit Sitzventil, zum Einschrauben
Patronenventil, das als Lasthalte- oder Sperrventil in Hochdruckanwendungen eingesetzt wird, die eine geringe interne Leckage erfordern.
Magnete für Dauerbetrieb.

• Gehärteter Sitz für lange Lebensdauer und geringe Leckage.
• Optionale Spulenspannungen und -anschlüsse.
• Effiziente Nassankerkonstruktion.
• Patronen sind in der Spannung austauschbar.
• Manuelle Überbrückung möglich.
• Wasserdichte E-Spulen mit Schutzart bis zu IP69K.
• Einheitliche, gegossene Spulenkonstruktion.
• Kostengünstiger Hohlraum.
• Alle HyPerformance-Produkte werden nach den strengen Normen der NFPA-Spezifikation T2.6.1 getestet.
• Alle HyPerformance-Ventile werden mit einem Verifizierungsgrad von 90%
• und einer Sicherheit von 99% getestet.

Funktion und Eigenschaften

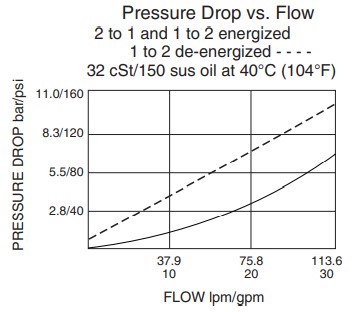

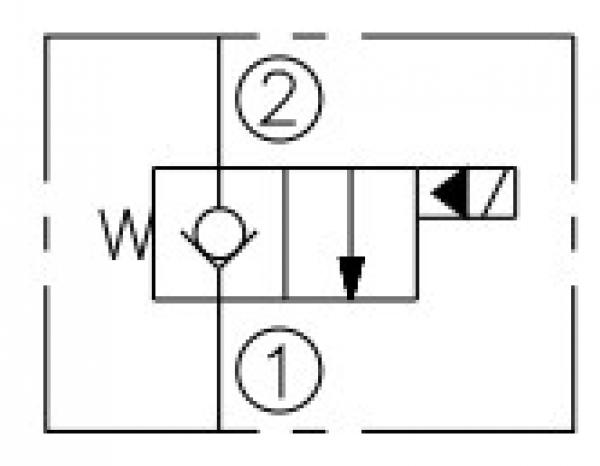

Im stromlosen Zustand sperrt das HSV12-20 den Durchfluss von Anschluss 2 nach 1. In diesem Modus lässt die Patrone den Durchfluss von Anschluss 1 nach 2 zu, nachdem die Federkräfte überwunden wurden (siehe Leistungsdiagramm). Wenn das Ventil erregt ist, lässt es den Durchfluss von Anschluss 2 nach 1 zu, während es den Durchfluss von Anschluss 1 nach 2 stark einschränkt. Betrieb der manuellen Übersteuerungsoption: Die Handhilfsbetätigung ist für den Notbetrieb und nicht für den Dauerbetrieb vorgesehen. Zur Betätigung muss der Stift für die Handbetätigung in der unteren Rastnut sitzen. Um das Ventil manuell zu betätigen, drückt der Bediener den Knopf nach unten und dreht ihn um 180 Grad in eine der beiden Richtungen. Ist die Handbetätigung aktiviert, kann der Durchfluss durch Ziehen am Drehknopf erhöht werden.


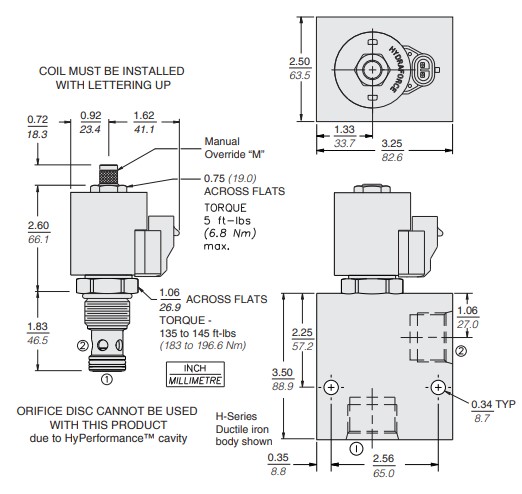

Details

HSV12-20; 2/2-Wege; Cartridge-Ventil; Sitzventil; keine Handbetätigung; Konfiguration ohne Spule; Dichtungsmaterial Urethan

Konfigurationsschlüssel

Nachfolgend ist der Konfigurationsschlüssel des HSV12-20 2/2-Wege Sitzventils dargestellt.


FLUITRONICS ist Spezialist für die Entwicklung und Fertigung kundenspezifischer Serienlösungen im Bereich der Antriebstechnik und Regelung. Sollten Sie keine passenden Produkte in unserer Datenbank finden, so sprechen Sie uns bitte an oder besuchen Sie unsere Homepage (www.fluitronics.com). Gerne zeigen wir Ihnen auf, wie der Weg zu Ihrer individuellen Lösung aussehen kann.
