Allgemeine Beschreibung
Ein elektromagnetisch betätigtes, in Ruhestellung geschlossenes 2-Wege-Hydraulikpatronenventil in Sitzausführung mit
Standard- (sv08-20) und Handbetätigungsoptionen (mo). Dieses Ventil ist als Absperr- oder Lasthalte
Lasthaltevorrichtung für Kreisläufe mit geringem Durchfluss, die eine manuelle Übersteuerung nur durch Ziehen an Griffen oder Kabel Verknüpfung.
- Für Dauerbetrieb ausgelegte Spule.
- Gehärteter Sitz für lange Lebensdauer und geringe Leckage.
- Optionale Spulenspannungen und -anschlüsse.
- Patronen sind in der Spannung austauschbar. Einheitliche, gegossene Spulenausführung.
- Manuelle Überbrückungsmöglichkeit.
- Industrieüblicher Hohlraum.
- Kompakte Größe.
Funktion und Eigenschaften

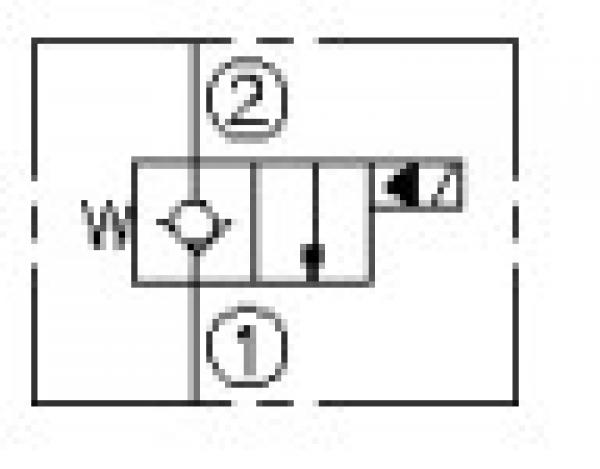

Im stromlosen Zustand fungiert der sv08-20xx als Rückschlagventil, das den Durchfluss von Anschluss 1 zu Anschluss 2 ermöglicht, während
den Durchfluss von Anschluss 2 zu Anschluss 1 blockiert. Im stromlosen Zustand hebt sich der Ventilkegel und gibt den Durchfluss von Anschluss 2 zu Anschluss 1 frei.
Durchflussweg, während der Durchfluss von Anschluss 1 zu Anschluss 2 stark eingeschränkt ist.
Details

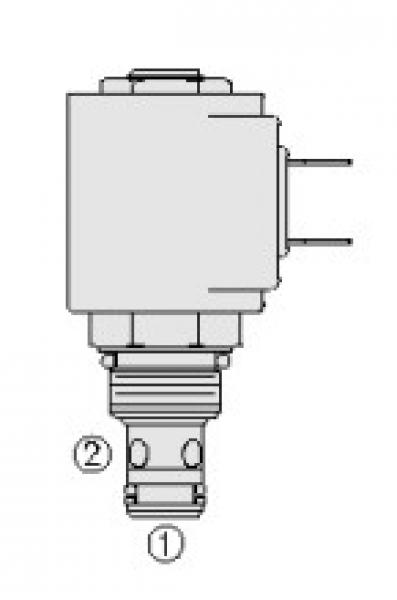

SV08-20; 2/2-Wege-Ventil; 3/8 Zoll BSP-Ventil; Kegelausführung; keine manuelle Übersteuerung; Standardspule, 24 VDC mit Anschluss DIN 43650; Buna N.
Konfigurationsschlüssel
Nachfolgend ist der Konfigurationsschlüssel des SV08-20 2/2-Wege Sitzventils dargestellt.
