2/2 WEGE-SITZVENTIL: SV08-24-0-V-0

Art.Nr.:
1439346
Lieferzeit:
ab Lager lieferbar ab Lager lieferbar (Ausland abweichend)
Lagerbestand:
3 Stk.
Kontakt für Anfragen:
TecSupport@fluitronics.com
Versandgewicht:
- kg je Stk.
Preis auf Anfrage
Frage zum Produkt
Beschreibung

Allgemeine Beschreibung

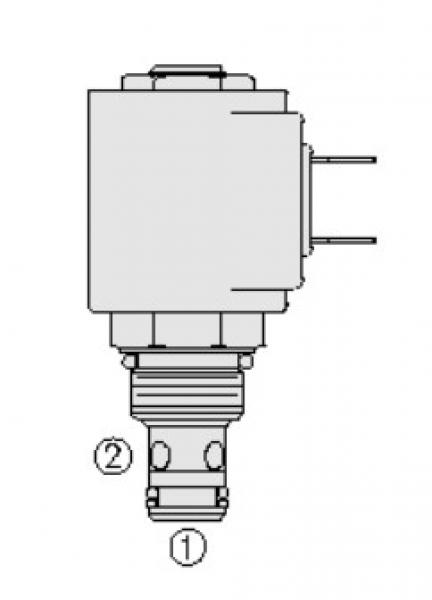

Ein elektromagnetisch betätigtes, stromlos geschlossenes, direktwirkendes, schraubbares Hydraulikpatronenventil mit 2 Anschlüssen, das als bidirektionales Absperrventil in Kreisläufen mit geringem Durchfluss arbeitet.
  • Bidirektionaler Durchflussweg.
  • Manuelle Übersteuerungsmöglichkeit.
  • Bildschirm-Option.
  • Für Dauerbetrieb ausgelegte Spule.
  • Gehärtete Präzisionsspule und Käfig für lange Lebensdauer.
  • Optionale Spulenspannungen und -anschlüsse.
  • Beide Anschlüsse können vollständig mit Druck beaufschlagt werden.
  • Effiziente Nassankerkonstruktion.
  • Patronen sind in der Spannung austauschbar.
  • Einheitliches, geformtes Spulendesign.
  • Manuelle Überbrückungsmöglichkeit.
  • Optionale wasserdichte E-Spulen mit einer Schutzart bis zu IP69K.
  • Industrieüblicher Hohlraum.
  • Kompakte Größe.



Funktion und Eigenschaften

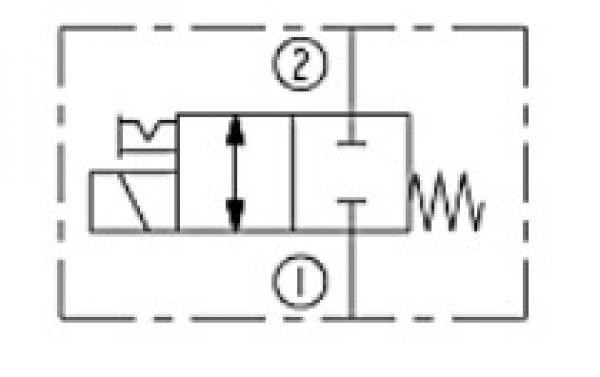

Im stromlosen Zustand sperrt der sv08-24xx den Durchfluss in beide Richtungen. Wenn er erregt ist, verschiebt sich der Kolben der Patrone
der Patrone, um den bidirektionalen Durchflussweg zu öffnen

Details

SV08-24; 2/2-Wege; Cartridge-Ventil; Sitzventil; keine Handbetätigung; Konfiguration ohne Spule; Dichtungsmaterial Fluorocarbon

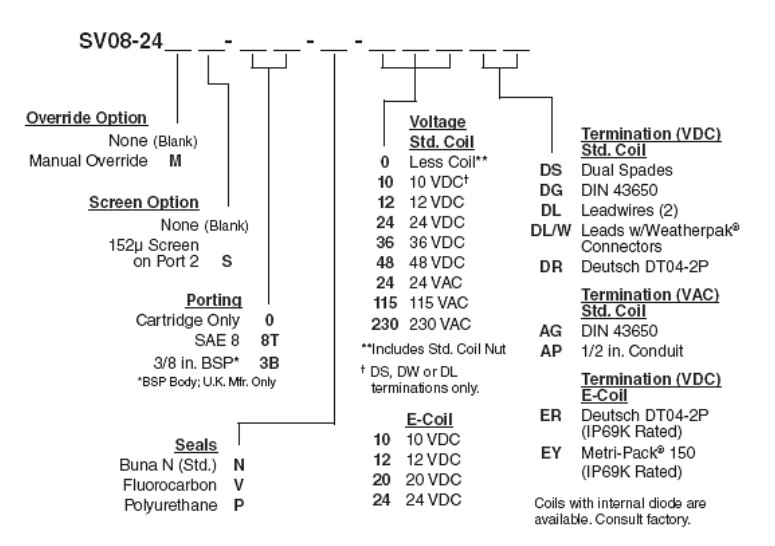

Konfigurationsschlüssel

Nachfolgend ist der Konfigurationsschlüssel des SV08-24 2/2-Wege Sitzventils dargestellt.


FLUITRONICS ist Spezialist für die Entwicklung und Fertigung kundenspezifischer Serienlösungen im Bereich der Antriebstechnik und Regelung. Sollten Sie keine passenden Produkte in unserer Datenbank finden, so sprechen Sie uns bitte an oder besuchen Sie unsere Homepage (www.fluitronics.com). Gerne zeigen wir Ihnen auf, wie der Weg zu Ihrer individuellen Lösung aussehen kann.
Spezifikation

Hydraulische Daten

Volumenstrom: 17 lpm (4.5 gpm) - Note: Max
max. Druck: Pressure rating 207 bar (3000 psi)
Proof pressure: 241 bar (3500 psi)
Burst pressure: 620 bar (9000 psi)
max. interne Leckage: 82 ml/min (5 in³/min) - Note: From port 2 to port 1 at 207 bar (3000 psi)
Cavity: VC08-2

SV08-21_Perf_Chrt

Fluid Anforderungen

Fluid: Mineral based or synthetic hydraulic fluid with lubricating properties
Fluid-Betriebstemperaturbereich: -40 to 100 °C (-40 to 212 °F) - Note: With buna N seals
                                                 -26 to 204 °C (-15 to 400 °F) - Note: With fluorocarbon seals
                                                 -54 to 107 °C (-65 to 225 °F) - Note: With polyurethane seals
Viskositätsbereich: 7.4 to 420 cSt
max. Reinheitsgrad gemäß NAS 1638:
max. Reinheitsgrad gemäß ISO 4406: 20/18/14

Elektrische Daten

Elektrischer Anschluss:
Nominelle Betriebsspannung:
Nomineller Strom:
Spulen-Widerstand:
Schutzklasse:
Betriebszyklus:
Einzugsspannung:
Abfallspannung:

Materialien

Cartridge:  Gewicht: 0,09 kg (0,20 lb); Stahl mit gehärteten Arbeitsflächen. Verzinkte Oberflächen; Buna N O'Ringe und Backups Standard.

Standard Anschlussblock: Gewicht: 0,16 kg (0,35 lb); Eloxierte hochfeste Aluminiumlegierung, ausgelegt für 207 bar (3000 psi); Gehäuse aus Sphäroguss erhältlich; Abmessungen können abweichen

Standard D-Spule: Weight each: 0.11 kg (0.25 lb); Unitized thermoplastic encapsulated, Class H high temperature magnet wire.

E-Spule: Gewicht: 0,14 kg (0,3 lb); perfekt gewickelt, vollständig gekapselt mit robustem Außengehäuse aus Metall; Schutzart bis IP69K mit integrierten Anschlüssen.

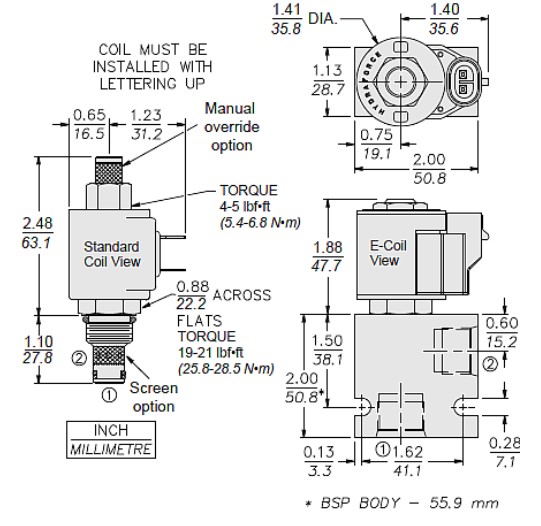

Maße- und Dimensionen

SV08-21_Dim_Dwg

Ansprechpartner

Support durch Fluitronics

FLUITRONICS entwickelt und produziert kundenspezifische Lösungen sowie Komponenten im Bereich der Antriebstechnik.
Bei technischen Fragen zu Ventiltechniik sowie deren hydraulische Verschaltung, Auslegung und Ansteuerung helfen wir Ihnen gerne weiter. Selbstverständlich unterstützen wir Sie bei einzelnen Komponenten sowie bei abgestimmten Komplettlösung z.B. bestehend aus Pumpe, Ventiltechnik, Steuerung und Motor/Zylinder aus einer Hand. Bei technischen Fragen wenden Sie sich bitte an: TecSupport@fluitronics.com

Bei kommerziellen Fragen wenden Sie sich bitte an RFQ@fluitronics.com.

Vertretung Hydraforce

Schon über viele Jahre haben FLUITRONICS und Hydroaforce eine partnerschaftliche Beziehung. FLUITRONICS setzt Hydraforce Produkte in vielen Projekten ein und vertreibt Hydraforce Produkte.
Zubehör
Cavity: VC08-2
Cartridge installation torque: 25.8 to 28.5 N-m (19 to 21 ft-lb)
Maximum allowable torque: 54.2 N-m (40 ft-lb) - Note: In aluminum
Coil nut torque: 5.4 to 6.8 N-m (4 to 5 ft-lb)
Orientation restriction: None
