Allgemeine Beschreibung

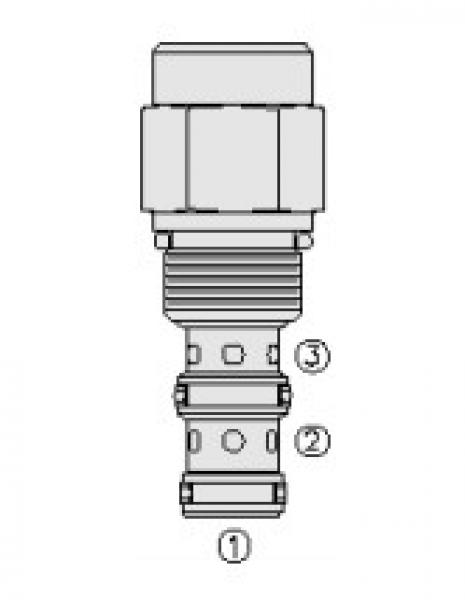

Das PD10-35 ist ein schraubbares, vorgesteuertes, normal offenes, hydraulisches Wegeventil in Patronenbauweise mit Schieber.
- Externe Entlüftung zur Atmosphäre.
- Eine Reihe von Vorspannfedern ist verfügbar.
- Abgedichtete Spule als Option für die Vorspannfederoptionen 110, 130 und 170.
- Gehärtete Spule und Käfig für lange Lebensdauer.
- Industrieüblicher Hohlraum.
Funktion und Eigenschaften

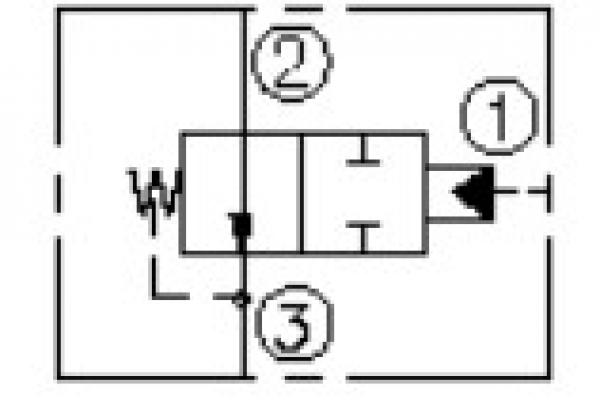

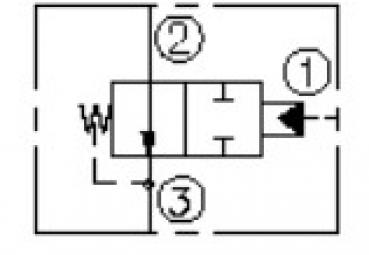

In der Neutralstellung lässt das Ventil einen Durchfluss von Anschluss 2 nach 3 zu. Die Federkammer wird zu Anschluss 3 entlüftet. Auf
Fernsteuersignal an Anschluss 1 schaltet der Ventilkolben um und sperrt den Durchfluss von Anschluss 2 nach 3. Der Druck an Anschluss 3
wirkt sich direkt (1:1) auf den erforderlichen Vorsteuerdruck aus und muss zum Wert der Vorspannfeder addiert werden
Details
PD10-35; hydraulisches Wegeventil; Sitzausführung; 11,7 bar (170 psi) Vorspannfeder; Dichtungsmaterial Buna N

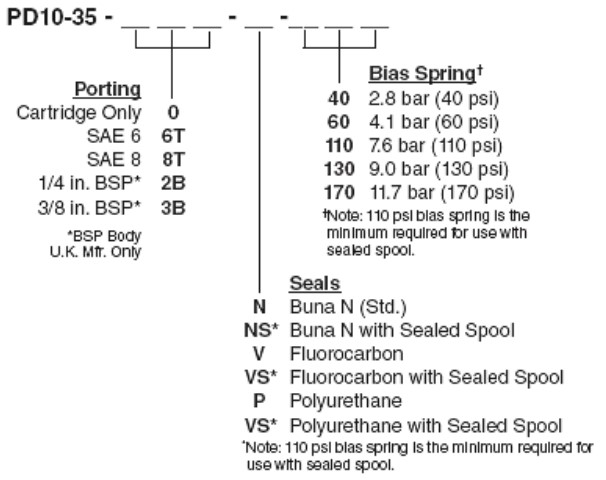

Konfigurationsschlüssel
Nachfolgend ist der Konfigurationsschlüssel des PD10-35 dargestellt.
