Allgemeine Beschreibung

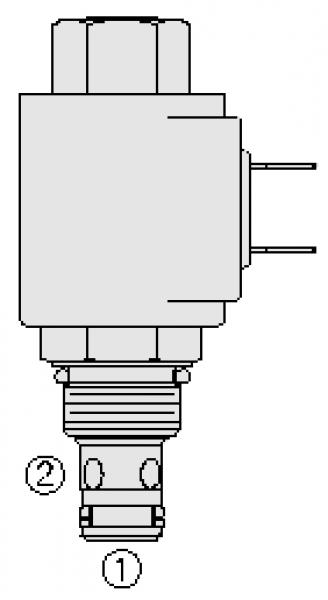

Bei dieser Ventilserie handelt es sich um ein magentbetätigtes, 2-Wege, normal geschlossenes (NC), Cartridge Einschraubventil in Sitzbauweise. Es ist für niedrige Leckage z.B. in Lasthalte-Applikationen entwickelt. Im nicht bestromten Zustand schaltet das SV08-21 den Durchfluss von 2 nach 1. Durchfluss von 1 nach 2 ist streng eingeschränkt. Im bestromten Zustand schließt das Ventil in den Sitz und blockiert den Durchfluss von 2 nach 1. Das Cartridge ermöglicht Durchfluss von 1 nach 2 bei Überschreitung der Magnetkraft.

Funktion und Eigenschaften

Die Magnetspule ist für Dauerbetrieb geeignet. Das Ventil verfügt über einen gehärteten Sitz für lange Standzeiten and niedrige Leckage. Verschiedene Spulen mit unterschiedlichen Betriebsspannungen und Anschlüssen sind verfügbar. Das modulare Spritzguss-Spulendesign verfügt über eine manuelle Handbetätigungs-Option. Optionale wasserdichte E-Coils mit einer Schutzklasse bis IP69K sind verfügbar.

Details

Beim SV08-21 handelt  es sich um ein 2/2-Wege Cartridgeventil in Sitzbauweise. Das Ventil hat eine Nothand mit Knopf und ist ohne Spule konfiguriert. Dichtungsmaterial ist NBR.

Konfigurationsschlüssel

Nachfolgend ist der Konfigurationsschlüssel des SV08-21 2/2-Wege Sitzventils dargestellt.
