Allgemeine Beschreibung

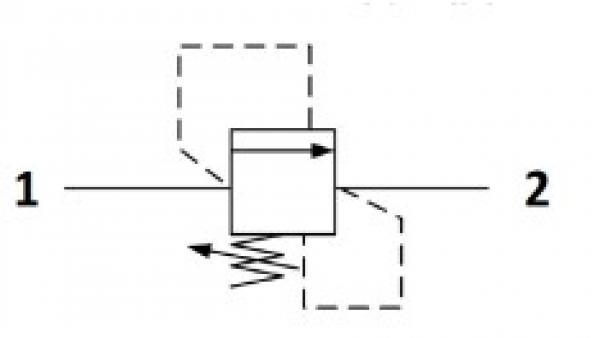

Ein schraubbares, direkt wirkendes Patronenventil in Sitzbauweise, normal-geschlossenes hydraulisches Überdruckventil. Es wird typischerweise verwendet, um hydraulische Komponenten vor Druckschwankungen zu schützen. Wenn der Druck am Einlass (1) den die Ventileinstellung erreicht, beginnt das Ventil sich zum Tank (2) zu öffnen. Es drosselt den Durchfluss, um den Druckanstieg zu minimieren. Die innovative Geometrie des Deflektors sorgt für einen sehr geringen Druckanstieg, und die Konstruktion des Ventilkegels garantiert große Stabilität. Die Patrone bietet eine schnelle Reaktion auf
Laständerungen in Hydraulikkreisen, die eine geringe interne Leckage und eine begrenzte Hysterese erfordern.
HINWEIS: RVC0 in der Standardkonfiguration kann in Crossover-Entlastungsanwendungen verwendet werden.

Alle Außenflächen sind verzinkt und korrosionsbeständig. Alle Ventilteile sind aus hochfestem Stahl gefertigt. Der Ventilkegel ist gehärtet und geschliffen, um minimalen Verschleiß zu gewährleisten und die Lebensdauer zu verlängern. Die Einstellschraube kann nicht aus dem Ventil herausgedreht werden. Positiver Anschlag verhindert, dass die Federn durchdrehen. Optionale Federbereiche bis 350 bar (5000 psi). In der Industrie gebräuchlicher Hybrid-Hohlraum "SAE09"

Funktion und Eigenschaften

-

Details

RVC0.S09; Druckbegrenzungsventil; Cartridge style; Sitzbauweise; Pressure setting range 25-135 bar; Pressure Increment per turn 20 bar;

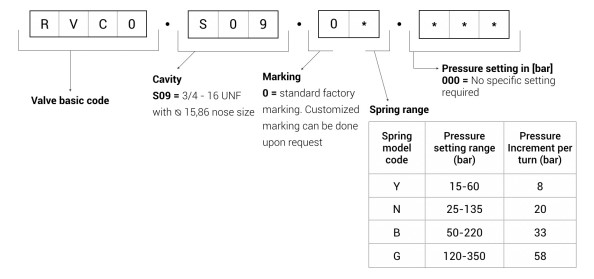

Konfigurationsschlüssel

Nachfolgend ist der Konfigurationsschlüssel des RVC0.S09 dargestellt.
