Funktion
Die APV-Steuerventil-Serie ist ein Ventil-Baukastenprinzip in Sektionsbauweise bzw. Subplatebauweise. Für die Baugröße APV22 ist die Schieber Sektion die Basis.Sie besteht I) aus einem Steuerkolbenabschnitt und II) aus grundlegenden oder kundenspezifischen Anschlussblöcken sowie Feder- und
Endka
ppen. Beim APV22 sind maximal 10 parallele Sektionen möglich.
Die einzelnen konfigurierbaren Funktionsträger der Schieber-Sektion sind
1) Kompensatorentypen;
2) Betätigungsarten (elektrisch, hydraulisch und manuell);
3) SchieberTypen;
4) Volumenstrom je Port.
Elektrische Betätigungsart mit Nothandbedienung (Hebel)
Für die APV22 Schieber-Sektion stehen folgende Betätigungsarten zur Verfügung:
- Elektrische Betätigung (12/24 VDC; AMP/DEUTSCH/HN-Stecker; ATEX-Version)
- Elektrische Betätigung mit Nothand Bedien-Hebel (12/24 VDC; AMP/DEUTSCH/HN-Stecker; ATEX-Version)
- Hydraulische Betätigung
- Hydraulische Betätigung mit Nothand Bedien-Hebel
- Manuelle Betätigung
Details

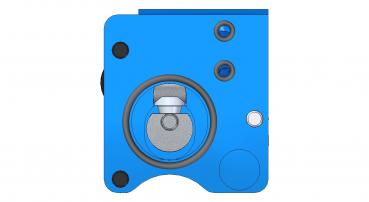

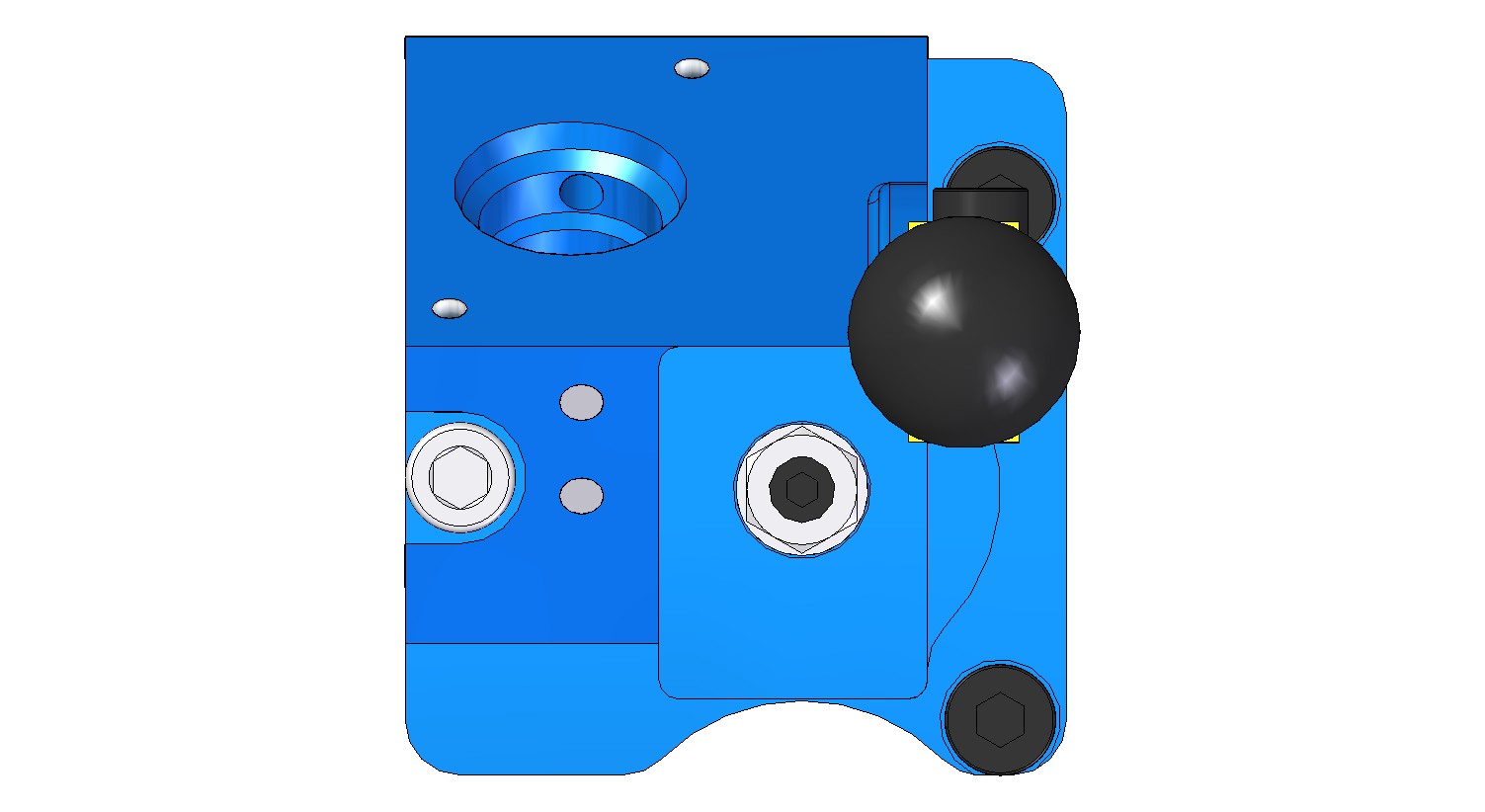

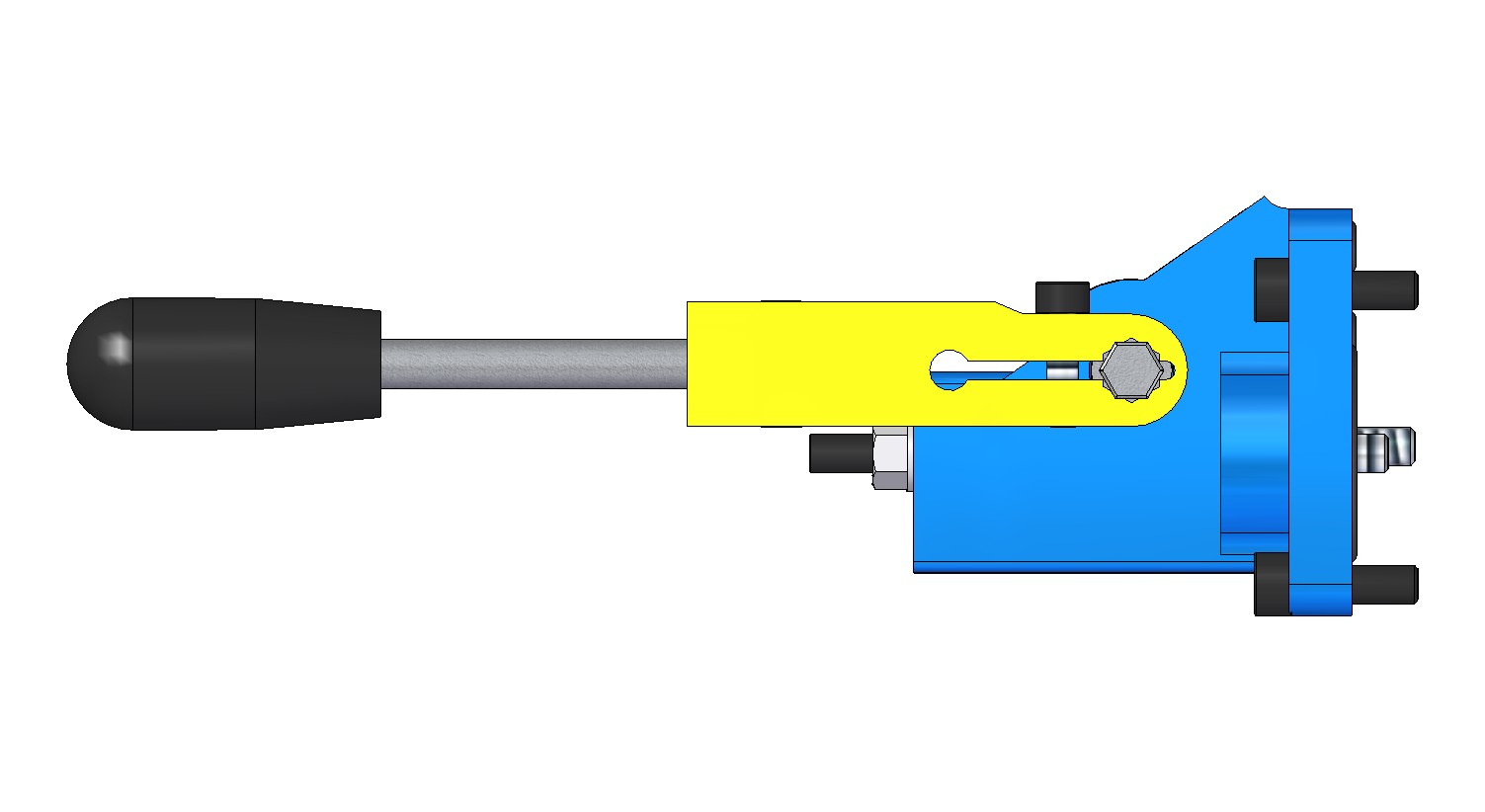

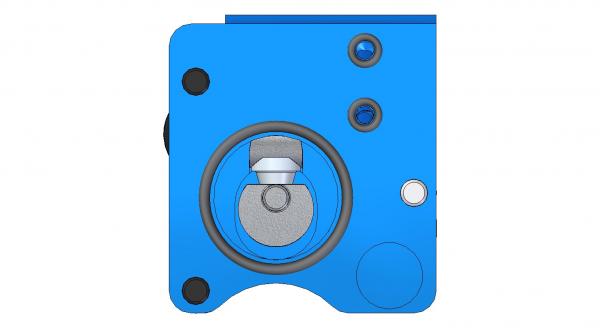

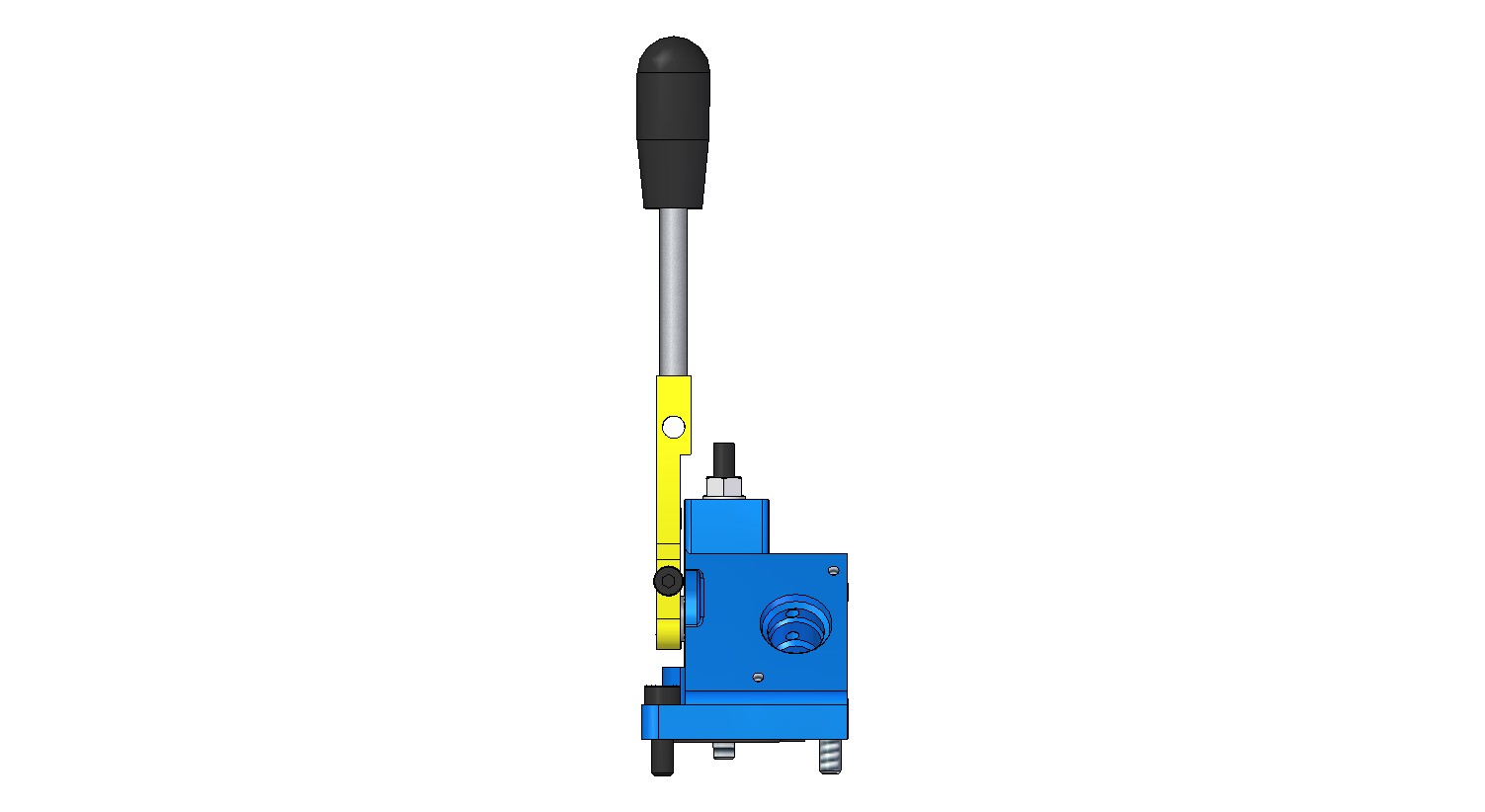

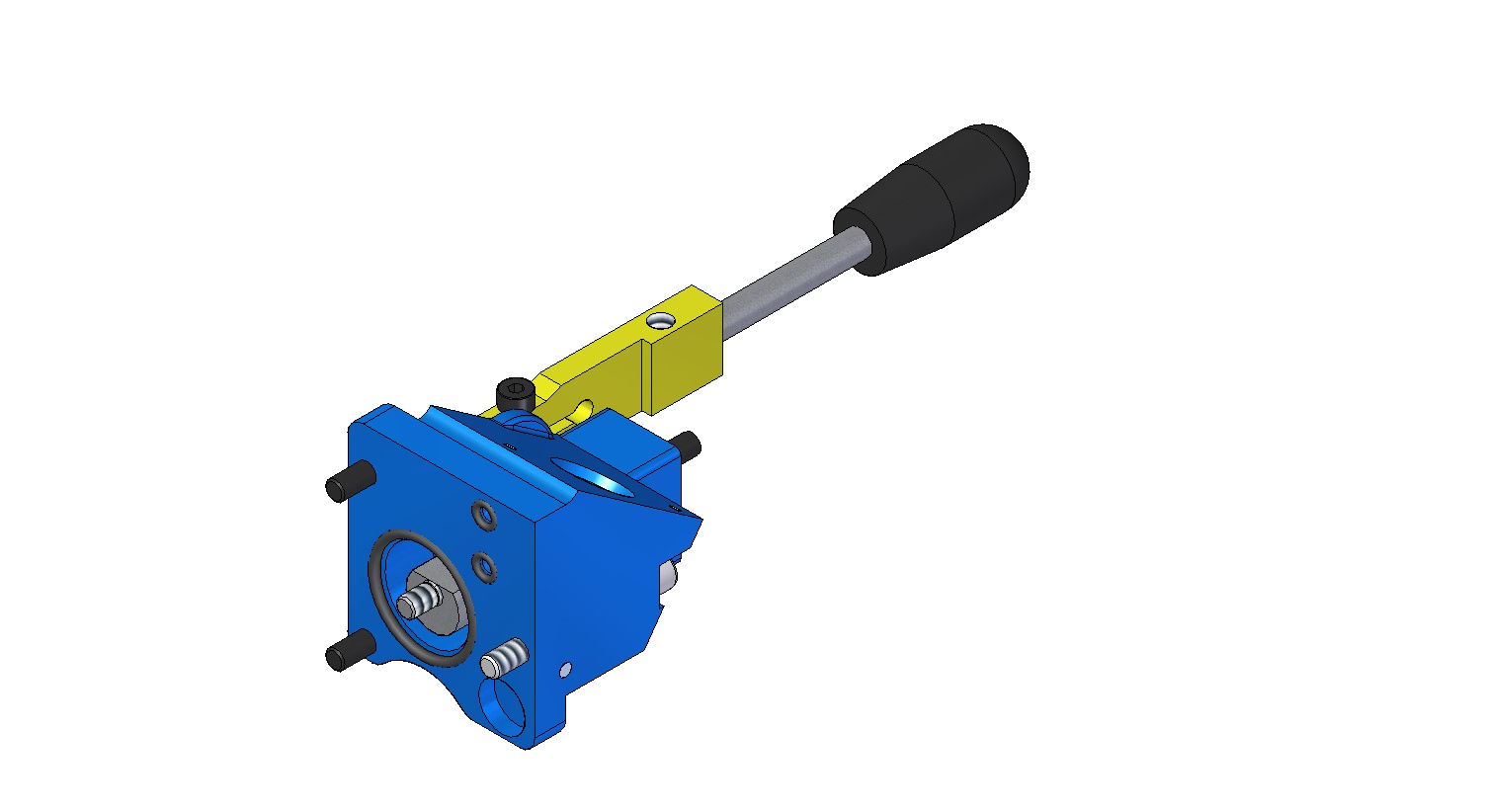

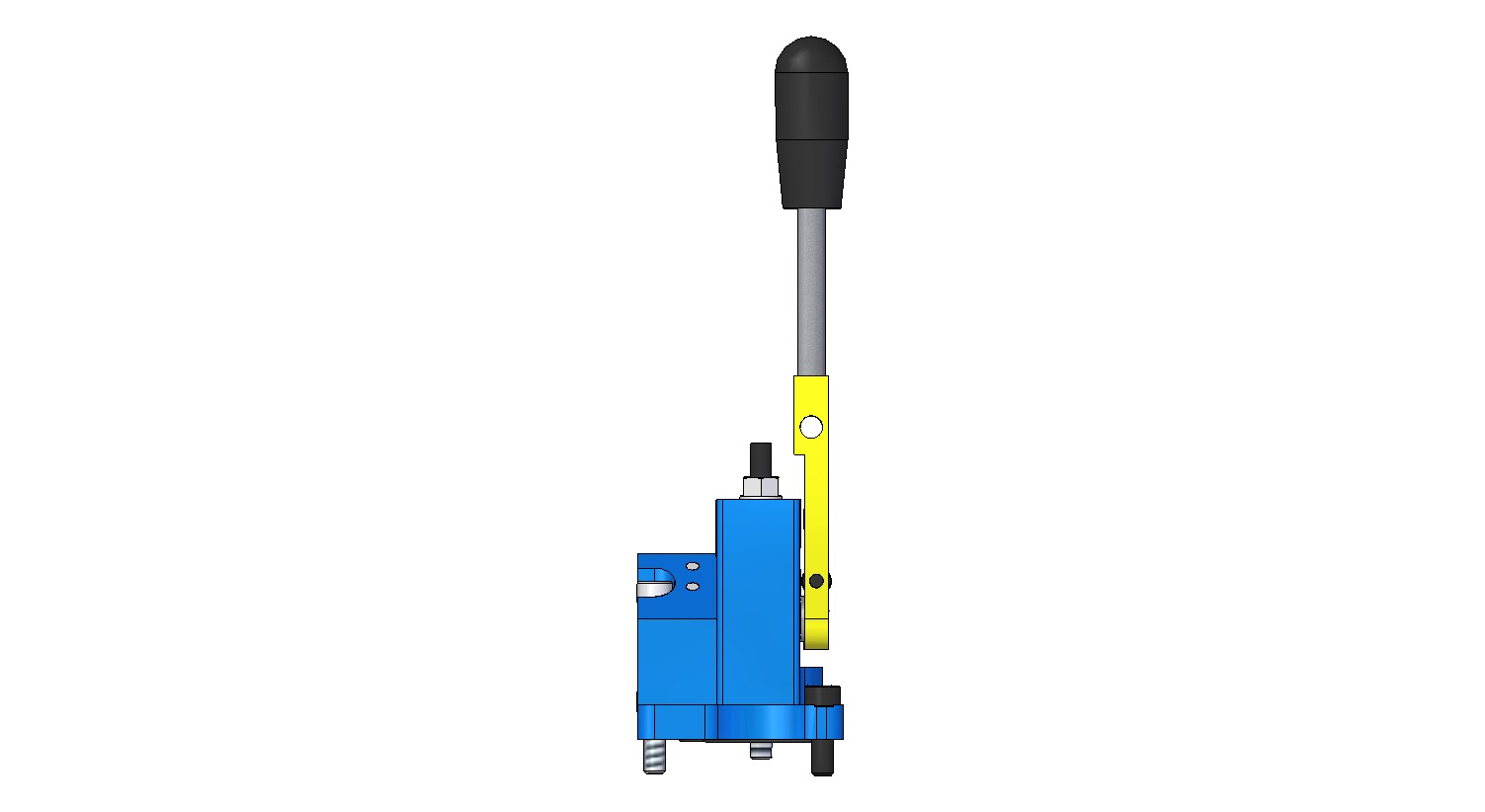

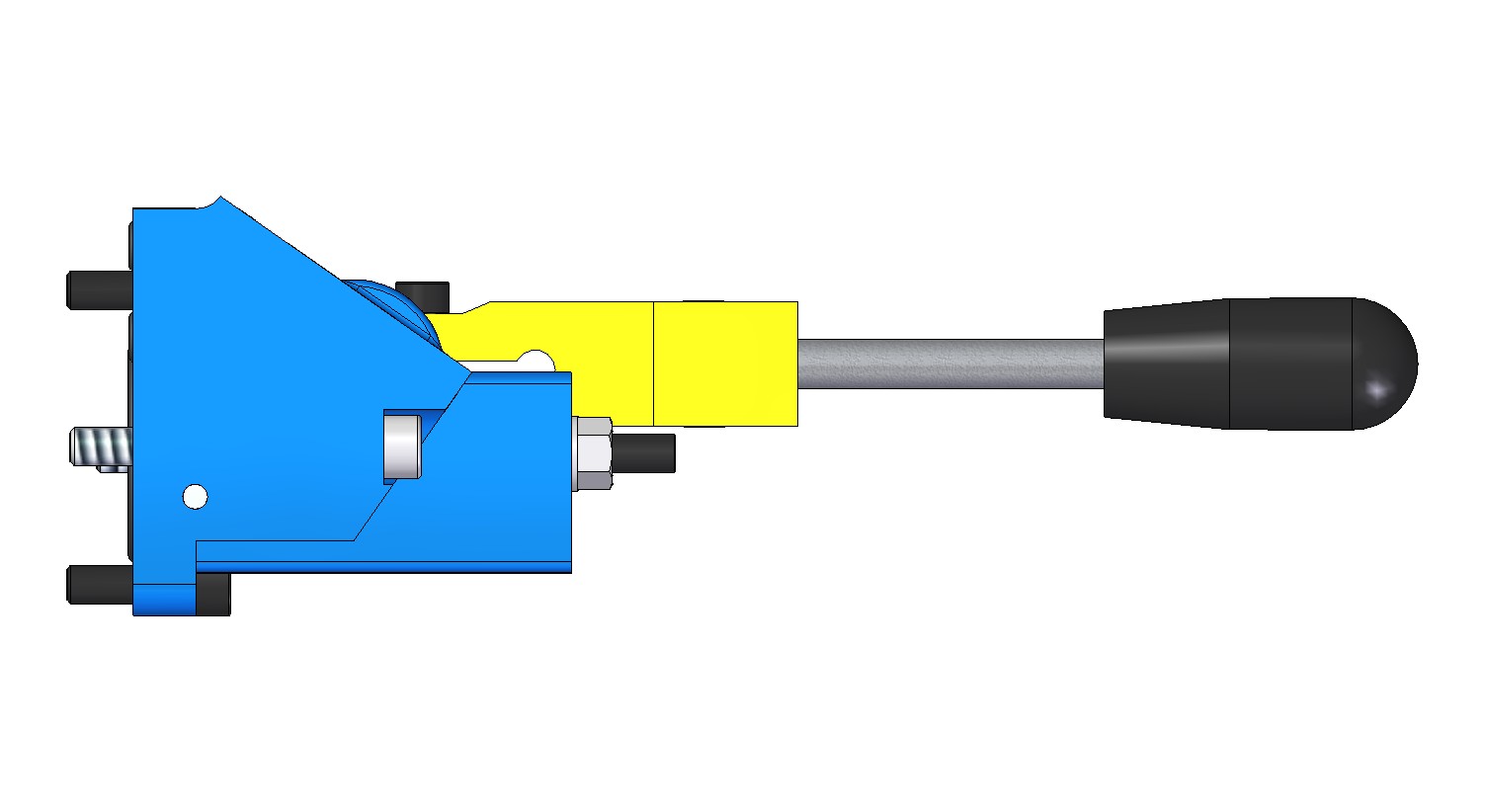

Diese Endkappe wird für die elektrische Ansteuerung einer APV22 Sektion benötigt und ist zusätzlich mit einem Not-Handhebel ausgestattet (END CAP 22 E/O--M). Es handelt sich um die Version ohne Protalloy Beschichtung. Als Gegenstück wird eine Federkappe benötigt, die separate bestellt werden muss.
FLUITRONICS ist Spezialist für die Entwicklung und Fertigung kundenspezifischer Serienlösungen im Bereich der Antriebstechnik und Regelung. Sollten Sie keine passenden Produkte in unserer Datenbank finden, so sprechen Sie uns bitte an oder besuchen Sie unsere Homepage (www.fluitronics.com). Gerne zeigen wir Ihnen auf, wie der Weg zu Ihrer individuellen Lösung aussehen kann.
3D-PDF
STEP-File
