Allgemeine Beschreibung

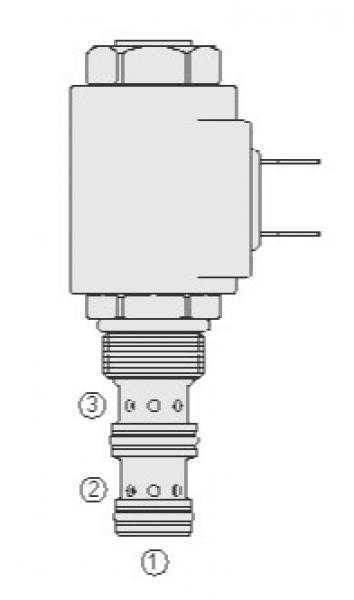

Der PV08-30 ist ein magnetisch betätigter, druckkompensierter, normal geschlossener, vorrangiger Proportional-Durchflussregler mit Kolben. Er kann auch als restriktiver, druckkompensierter 2-Wege-Proportional-Durchflussregler (mit blockiertem Anschluss 2) verwendet werden.

• Ausgezeichnete Linearitäts- und Hystereseeigenschaften.
• Gehärteter Kolben und Käfig für lange Lebensdauer.
• Optionale Spulenspannungen und -anschlüsse.
• Effiziente Nassankerkonstruktion.

Funktion und Eigenschaften

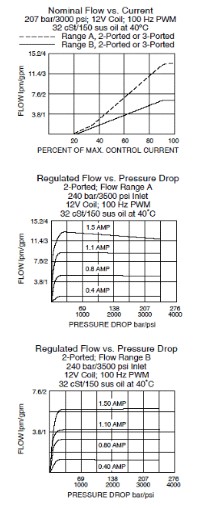

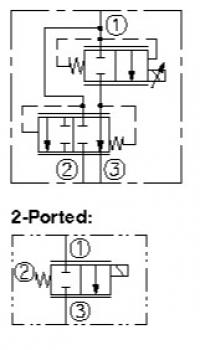

Bei einem Eingangsdurchfluss an Anschluss 1 regelt das Ventil den vorrangigen Durchfluss aus Anschluss 3 unabhängig vom Betriebsdruck des Systems, wobei die Durchflussmenge proportional zum am Magneten angelegten Strom ist. Der überschüssige Durchfluss wird über den Bypass von Anschluss 2 abgeleitet. Der Bypass-Durchfluss KANN für die Steuerung von Hilfsfunktionen verwendet werden. Hinweis: Vermeiden Sie den Totgang der Vorrangleitung durch ein externes Ventil, um eine Blockierung der Bypassleitung zu verhindern. Bei Anwendungen im restriktiven Modus muss der Bypass-Anschluss 2 blockiert werden, der Durchfluss aus Anschluss 3 bleibt proportional zum am Magneten anliegenden Strom, unabhängig von der an Anschluss 3 anliegenden Last (Druck).



Details

PV08-30; prop. Stromregelventil; Cartridgeausführung; keine manuelle Übersteuerung; Dichtungsmaterial Buna N

Konfigurationsschlüssel

Nachfolgend ist der Konfigurationsschlüssel des PV08-30 dargestellt.
