Allgemeine Beschreibung
Der PV70-30 ist ein magnetisch betätigter, druckkompensierter, normal geschlossener, vorrangiger Proportional-Durchflussregler mit Kolben. Er KANN auch als restriktiver, druckkompensierter 2-Wege-Proportional-Durchflussregler verwendet werden (mit blockiertem Anschluss 2).
- Ausgezeichnete Linearitäts- und Hystereseeigenschaften.
- Gehärteter Kolben und Käfig für lange Lebensdauer.
- Optionale Spulenspannungen und -anschlüsse.
- Effiziente Nassankerkonstruktion.
- Patronen sind in der Spannung austauschbar.
- Einheitliche, gegossene Spulenkonstruktion.
- Spulenabdichtung standardmäßig.
- Manuelle Übersteuerungsoption.

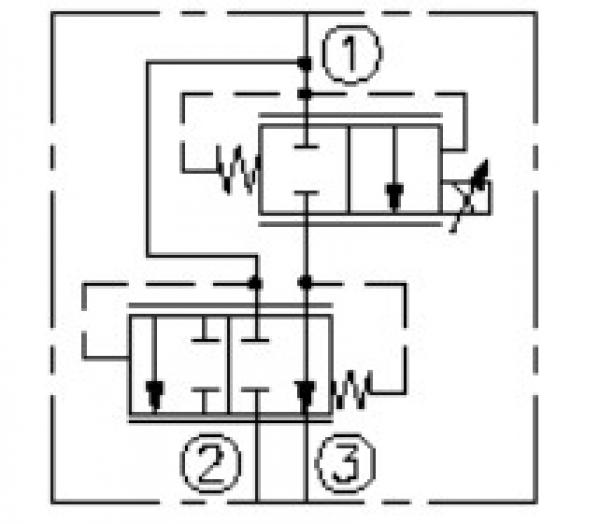

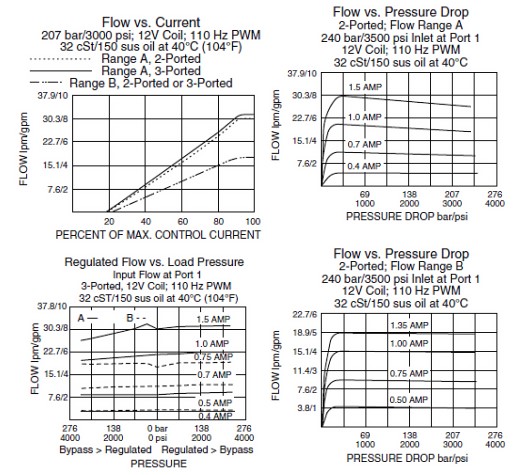

Funktion und Eigenschaften
Bei Eingangsdurchfluss an Anschluss 1 regelt das Ventil den vorrangigen Durchfluss aus Anschluss 3 unabhängig vom Betriebsdruck des Systems.
Betriebsdruck, wobei der Durchfluss proportional zum Strom am Magneten ist. Der übermäßige Durchfluss wird über den Bypass
aus dem Anschluss 2. Der Bypass-Durchfluss KANN für die Steuerung von Hilfsfunktionen verwendet werden. Hinweis: Vermeiden Sie den Totgang der
Prioritätsleitung durch ein externes Ventil, um eine Blockierung der Bypassleitung zu verhindern. Bei Anwendungen im restriktiven Modus
muss der Bypass-Anschluss 2 blockiert werden, der Durchfluss aus Anschluss 3 bleibt proportional zum Strom, der am
unabhängig von der an Anschluss 3 anliegenden Last (Druck)

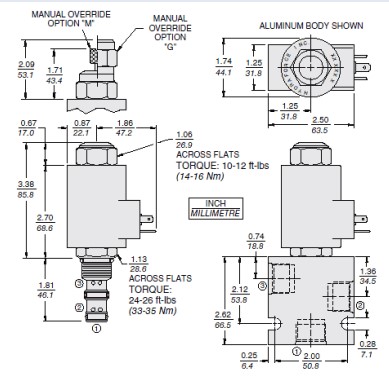

Details

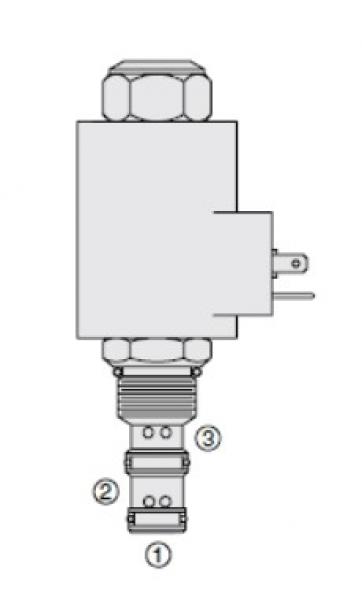

PV70-30; prop. Stromregelventil; Patrone; 24 VDC; DIN 43650; Dichtungsmaterial: Buna N.

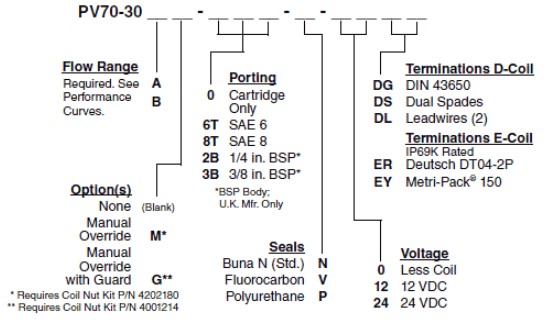

Konfigurationsschlüssel
Nachfolgend ist der Konfigurationsschlüssel des PV70-30 dargestellt.
