RÜCKSCHLAGVENTIL: CV08-20-0-N-10

Mobile Preview: RÜCKSCHLAGVENTIL: CV08-20-0-N-10

TOP

RÜCKSCHLAGVENTIL: CV08-20-0-N-10

Art.Nr.:: 1249980
Lieferzeit:: ca. 4-5 Wochen (Ausland abweichend)
Lagerbestand:: 3 Stk.
Kontakt für Anfragen:: TecSupport@fluitronics.com
Versandgewicht:: - kg je Stk.

Preis auf Anfrage

Frage zum Produkt

Beschreibung

Allgemeine Beschreibung

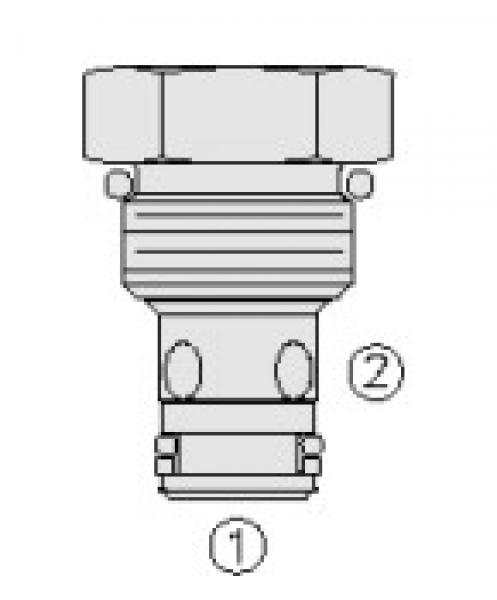

Das CV08-20 ist ein einschraubbares, hydraulisches Rückschlagventil in Patronenform zur Verwendung als Absperr- oder Lasthaltevorrichtung.

Gehärteter Sitz für lange Lebensdauer und geringe Leckage.
Optionale Vorspannfedern für flexible Gegendruckanwendung.
Vollständig geführte Rückschlagvorrichtung.
Kompakte Größe.
Schnell schließend und sitzend.

Funktion und Eigenschaften

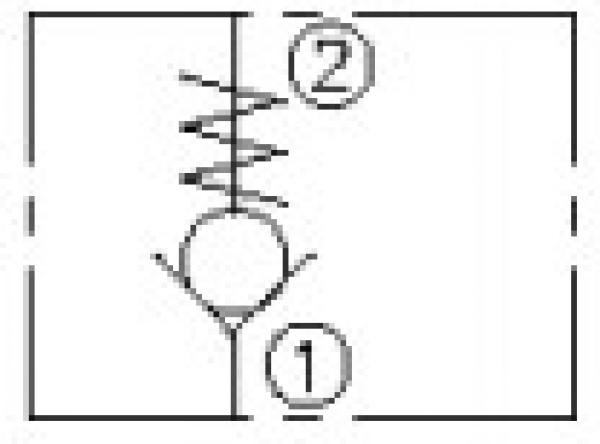

Das Patronenventil lässt den Durchfluss von Anschluss 1 nach 2 zu, während es normalerweise den Durchfluss in der entgegengesetzten Richtung sperrt.
Das Cartridge-Ventil hat eine vollständig geführte Rückschlagklappe, die unter Federvorspannung geschlossen ist, bis an Anschluss 1 ein ausreichender Druck
an Anschluss 1 anliegt, um Anschluss 2 zu öffnen

Details

CV08-20; Rückschlag-Cartridge-Ventil; Standard-Beschichtung; Wert der Vorspannfeder: 0,7 bar (10 psi); Dichtungsmaterial: Buna N

Konfigurationsschlüssel

Nachfolgend ist der Konfigurationsschlüssel des CV08-20 Rückschlagventils dargestellt.

FLUITRONICS ist Spezialist für die Entwicklung und Fertigung kundenspezifischer Serienlösungen im Bereich der Antriebstechnik und Regelung. Sollten Sie keine passenden Produkte in unserer Datenbank finden, so sprechen Sie uns bitte an oder besuchen Sie unsere Homepage (www.fluitronics.com). Gerne zeigen wir Ihnen auf, wie der Weg zu Ihrer individuellen Lösung aussehen kann.

Spezifikation

Hydraulische Daten

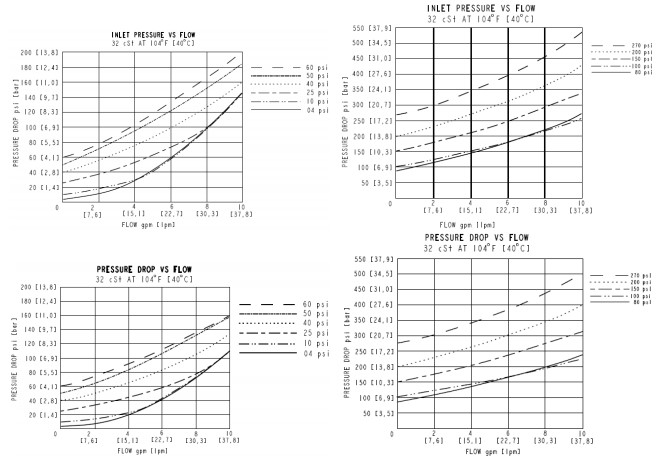

Volumenstrom: Siehe Grafik
max. Druck: 241 bar (3500 psi)
max. interne Leckage: 0,10 ml/min (2 Tropfen/min) - Hinweis: Bei 241 bar (3500 psi)
Cavity: VC08-2

Fluid Anforderungen

Fluid: Mineralische oder synthetische Hydraulikflüssigkeit mit Schmiereigenschaften
Fluid-Betriebstemperaturbereich: -40 bis 100 °C (-40 bis 212 °F) - Hinweis: Mit Buna-N-Dichtungen
-26 bis 204 °C (-15 bis 400 °F) - Hinweis: Mit Fluorkohlenstoffdichtungen
-54 bis 107 °C (-65 bis 225 °F) - Hinweis: Mit Urethan- und Polyurethandichtungen
Viskositätsbereich: 7.4 to 420 cSt
max. Reinheitsgrad gemäß NAS 1638:
max. Reinheitsgrad gemäß ISO 4406:

Elektrische Daten

Elektrischer Anschluss: -
Nominelle Betriebsspannung: -
Nomineller Strom: -
Spulen-Widerstand: -
Schutzklasse: -
Betriebszyklus: -
Einzugsspannung: -
Abfallspannung: -

Materialien

Cartridge: Stahl mit gehärteten Arbeitsflächen. Verzinkte Oberflächen; Buna-N O-Ringe und Backups serienmäßig.

Standard Anschlussblock: Gewicht: 0,16 kg (0,35 lb); Eloxierte hochfeste 6061 T6 Aluminiumlegierung, ausgelegt für 207 bar (3000 psi); Gehäuse aus duktilem Sphäroguss-Gehäuse erhältlich; Abmessungen können abweichen.

Standard D-Spule:

E-Spule:

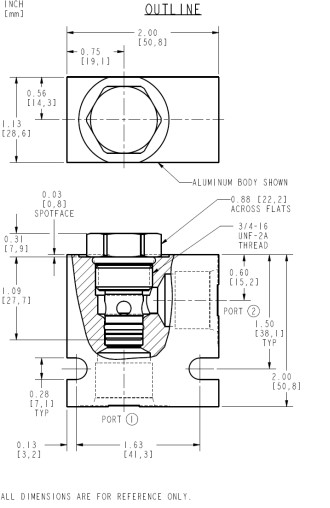

Maße- und Dimensionen

Downloads

CV08-20 datasheet

Ansprechpartner

Support durch Fluitronics

FLUITRONICS entwickelt und produziert kundenspezifische Lösungen sowie Komponenten im Bereich der Antriebstechnik.
Bei technischen Fragen zu Ventiltechniik sowie deren hydraulische Verschaltung, Auslegung und Ansteuerung helfen wir Ihnen gerne weiter. Selbstverständlich unterstützen wir Sie bei einzelnen Komponenten sowie bei abgestimmten Komplettlösung z.B. bestehend aus Pumpe, Ventiltechnik, Steuerung und Motor/Zylinder aus einer Hand. Bei technischen Fragen wenden Sie sich bitte an: TecSupport@fluitronics.com

Bei kommerziellen Fragen wenden Sie sich bitte an RFQ@fluitronics.com.

Vertretung Hydraforce

Schon über viele Jahre haben FLUITRONICS und Hydroaforce eine partnerschaftliche Beziehung. FLUITRONICS setzt Hydraforce Produkte in vielen Projekten ein und vertreibt Hydraforce Produkte.

Zubehör

Seal kit: SK08-2N-T - Note: Buna N
             SK08-2V-T - Note: Fluorocarbon
             SK08-2HV-T - Note: Fluorocarbon
             SK08-2P-T - Note: Polyurethane
             SK08-2U-O - Note: Urethane
