Allgemeine Beschreibung

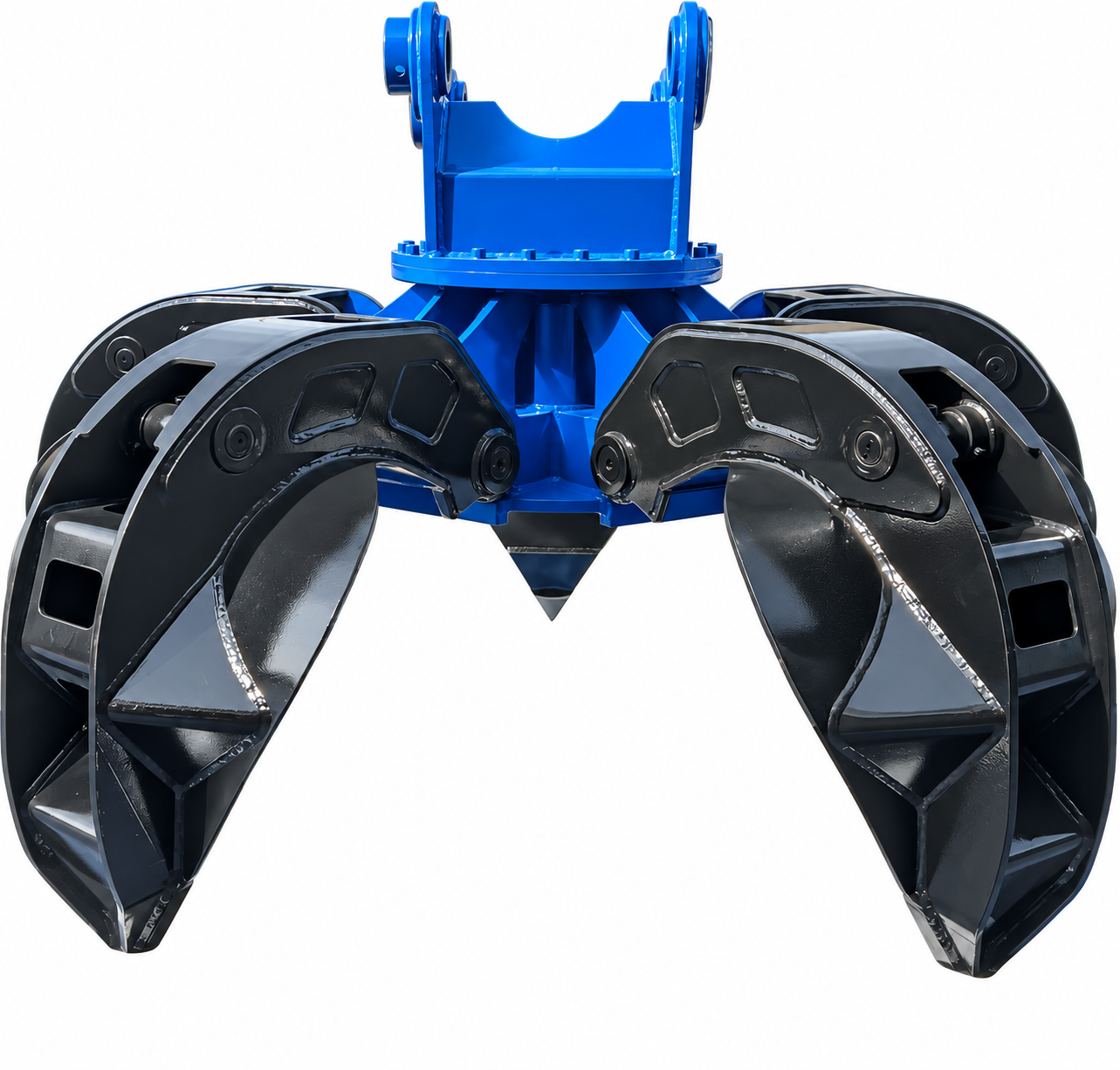

EDDIE Mehrschalengreifer – effizientes Greifen für Schrott und unregelmäßige Materialien

EDDIE Mehrschalengreifer FOG06 bis FOG10H sind leistungsstarke hydraulische Bagger-Anbaugeräte für das Greifen, Sortieren, Bewegen und Verladen von Schrott, Recyclingmaterial und unterschiedlich geformten Materialien. Die Konstruktion mit fünf Greifschalen ermöglicht ein sicheres Umschließen des Materials und eignet sich dadurch besonders für Anwendungen, bei denen lose, sperrige oder unregelmäßig geformte Materialien effizient aufgenommen werden müssen.

Mit sechs verschiedenen Modellen für Bagger von 12 bis 35 Tonnen bietet EDDIE passende Lösungen für unterschiedliche Trägermaschinen und Einsatzanforderungen. Neben den Standardmodellen stehen die Varianten FOG06H, FOG08H und FOG10H mit einer H-Typ Einarm-Pendelaufhängung zur Verfügung. Die hydraulische Drehfunktion ermöglicht eine flexible Positionierung des Greifers während des Materialumschlags.

Die wichtigsten Vorteile auf einen Blick

• Für Bagger von 12 bis 35 Tonnen: Sechs Modelle – FOG06, FOG06H, FOG08, FOG08H, FOG10 und FOG10H – decken drei unterschiedliche Baggerklassen ab.
• Fünf Greifschalen: Alle Modelle verfügen über fünf Greifarme für eine gleichmäßige und sichere Materialaufnahme.
• Große Öffnungsweite: Je nach Modell beträgt die maximale Öffnung 1.650 bis 2.050 mm.
• Hohe Tragfähigkeit: Die maximale Lastkapazität liegt je nach Ausführung zwischen 1.000 und 1.700 kg.
• Standard- und H-Ausführung: Neben den klassischen Modellen stehen H-Varianten mit Einarm-Pendelaufhängung zur Verfügung.
• Optimierte Zylinderbewegung: Laut EDDIE wird die Greifleistung innerhalb des effektiven Arbeitsbereichs maximiert und dadurch ein effizienter Materialumschlag unterstützt.
• Optimierte Greiferstruktur: Die Konstruktion ist auf ein möglichst geringes Eigengewicht bei gleichzeitig großer Greiföffnung ausgelegt.
• Spezielle Zahnradkonstruktion: Die verzahnte Mechanik verbessert laut Hersteller Tragfähigkeit, Lastverteilung sowie Genauigkeit und Gleichmäßigkeit der Bewegung.
• Stabile Hydraulik: Speziell entwickelte Ölverteiler und Durchflussregelventile unterstützen einen gleichmäßigen und synchronisierten Betrieb des Hydrauliksystems.
• Verschleißfeste Konstruktion: Spezielle Schweißverfahren für verschleißfeste Stahlplatten erhöhen die Widerstandsfähigkeit der Greifarme und sorgen gleichzeitig für eine stabile Schweißqualität.

Kraftvolles Greifen mit der Baggerhydraulik

Die EDDIE Mehrschalengreifer werden über die Hydraulik des Baggers angetrieben. Hydraulikzylinder öffnen und schließen die fünf Greifschalen und ermöglichen dadurch eine kontrollierte Aufnahme unterschiedlicher Materialien.

Bei den Modellen FOG06 und FOG06H liegt der Zylinder-Arbeitsdruck bei 140 bis 180 kg/cm² und der erforderliche Öl-Volumenstrom bei 80 bis 120 l/min. Die Modelle FOG08 und FOG08H arbeiten mit 160 bis 200 kg/cm² bei 100 bis 140 l/min. Beim FOG10 und FOG10H beträgt der Arbeitsdruck ebenfalls 160 bis 200 kg/cm², während der Öl-Volumenstrom auf 130 bis 180 l/min steigt.

Für die hydraulische Drehfunktion arbeiten alle sechs Modelle mit einem Motordruck von 120 bis 160 kg/cm² und einem Öl-Volumenstrom von 30 bis 50 l/min. Dadurch kann der Greifer flexibel zum jeweiligen Material ausgerichtet werden.

Synchronisierte Greifbewegung für zuverlässigen Materialumschlag

EDDIE setzt bei den Mehrschalengreifern auf speziell entwickelte Ölverteiler und Durchflussregelventile, um die Stabilität und Synchronisierung des Hydrauliksystems zu unterstützen. Gleichzeitig verbessert eine speziell konstruierte Verzahnung die Kraftübertragung und sorgt für eine gleichmäßige Bewegung der Greifschalen.

Die optimierte Greifergeometrie ermöglicht große Öffnungsweiten bei vergleichsweise kompakter Konstruktion. Dadurch können auch sperrige und unregelmäßig geformte Materialien effektiv aufgenommen und bewegt werden.

Vielseitig im Materialumschlag einsetzbar

EDDIE Mehrschalengreifer eignen sich besonders für:

• Schrottumschlag: Greifen, Sortieren und Verladen von Metall- und Stahlschrott
• Recyclingarbeiten: Aufnehmen und Bewegen unterschiedlicher Recyclingmaterialien
• Abfallumschlag: Greifen und Sortieren lose vorliegender Materialien
• Abbrucharbeiten: Aufnehmen und Umsetzen von unregelmäßigem Abbruchmaterial
• Materialsortierung: Kontrolliertes Trennen und Positionieren verschiedener Materialien
• Industrieanwendungen: Umschlag größerer und unregelmäßig geformter Materialien
• Lade- und Umschlagarbeiten: Effizientes Be- und Entladen von Material

EDDIE – fünf Greifschalen und hohe Tragfähigkeit für Bagger von 12 bis 35 Tonnen

Vom kompakten FOG06 und FOG06H für Bagger von 12 bis 16 Tonnen über FOG08 und FOG08H für 17 bis 24 Tonnen bis zu FOG10 und FOG10H für Trägermaschinen von 25 bis 35 Tonnen deckt die EDDIE Baureihe ein breites Spektrum professioneller Materialumschlagarbeiten ab.

Öffnungsweiten von bis zu 2.050 mm, maximale Lastkapazitäten von bis zu 1.700 kg, fünf Greifschalen sowie eine hydraulische Drehfunktion machen die Mehrschalengreifer zu einer leistungsfähigen Lösung für Schrott-, Recycling- und Materialumschlagarbeiten.

Finden Sie jetzt den passenden EDDIE Mehrschalengreifer für Ihren Bagger.
