2/2-WEGE-VENTIL: SV12-60-0-N-0
TOP
Allgemeine Beschreibung

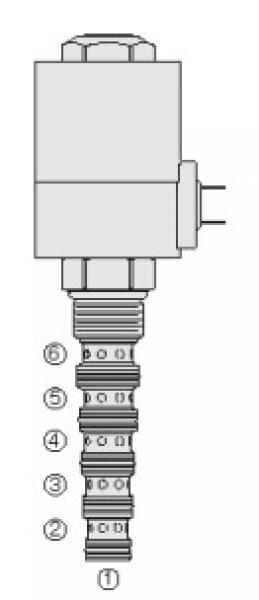

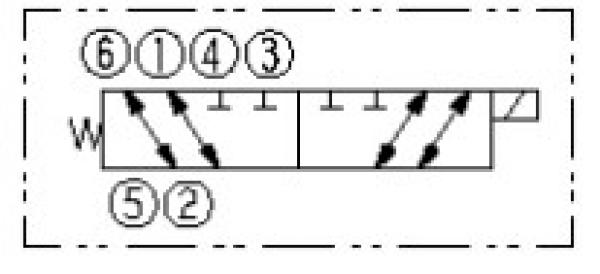

Ein elektromagnetisch betätigtes, direktwirkendes 6-Wege-Hydraulikpatronenventil mit 2 Positionen und Schraubanschluss. Es istist für den Einsatz als Umschaltventil in Umschalt- oder Serien-/Parallel-Antriebskreisen vorgesehen. In stromlosem Zustand ermöglicht das
SV12-60X einen bidirektionalen Durchfluss zwischen Anschluss 5 und 6 sowie zwischen Anschluss 1 und 2, während es
den Durchfluss zwischen den Anschlüssen 3 und 4 sperrt. Im stromlosen Zustand schaltet der Schieber um und ermöglicht einen bidirektionalen Durchfluss zwischen
Anschluss 4 und Anschluss 5 sowie zwischen Anschluss 3 und Anschluss 2, während der Durchfluss an Anschluss 1 und Anschluss 6 blockiert wird.
- Bi-direktionaler Durchfluss.
- Gehärtete Präzisionsspule und Käfig für lange Lebensdauer.
- Optionale Spulenspannungen und -anschlüsse.
- Alle Anschlüsse können vollständig mit Druck beaufschlagt werden.
- Hochbelastbare, wasserdichte Eâ€'Coils mit Schutzart bis zu IP69K.
- Externes Spulendesign mit Metallgehäuse.
Funktion und Eigenschaften
-Details
Beim SV12-60 handelt es sich um ein 2/2-Wege Cartridgeventil in Sitzbauweise. Das Ventil hat keine Nothand und ist ohne Spule konfiguriert. Dichtungsmaterial ist Buna N.Konfigurationsschlüssel
Nachfolgend ist der Konfigurationsschlüssel des SV12-60 2/2-Wege Sitzventils dargestellt.
FLUITRONICS ist Spezialist für die Entwicklung und Fertigung kundenspezifischer Serienlösungen im Bereich der Antriebstechnik und Regelung. Sollten Sie keine passenden Produkte in unserer Datenbank finden, so sprechen Sie uns bitte an oder besuchen Sie unsere Homepage (www.fluitronics.com). Gerne zeigen wir Ihnen auf, wie der Weg zu Ihrer individuellen Lösung aussehen kann.
Hydraulische Daten
Fluid Anforderungen
Fluid:Fluid-Betriebstemperaturbereich:
Viskositätsbereich:
max. Reinheitsgrad gemäß NAS 1638:
max. Reinheitsgrad gemäß ISO 4406:
Elektrische Daten
Elektrischer Anschluss:Nominelle Betriebsspannung:
Nomineller Strom:
Spulen-Widerstand:
Schutzklasse:
Betriebszyklus:
Einzugsspannung:
Abfallspannung:
Materialien
Maße- und Dimensionen
SV12-60 Datenblatt
