Allgemeine Beschreibung
Ergonomisch geformte Kabelfernbedienung, "Made in GERMANY"!Für viele Antriebe werden Fernbedienungen benötigt. Die Fernbedienungsreihe FluidParts FB (FPFB) ist insbesondere für die Bedienung von Hydraulikaggregaten, z.B. mit einfacher Hub-Senk-Schaltung, geeignet. Die Fernbedienung ist wasserdicht ausgeführt und für den Einsatz im Freien geeignet.
Als Zubehör steht eine passede Halteschale zur Verfügung
Details

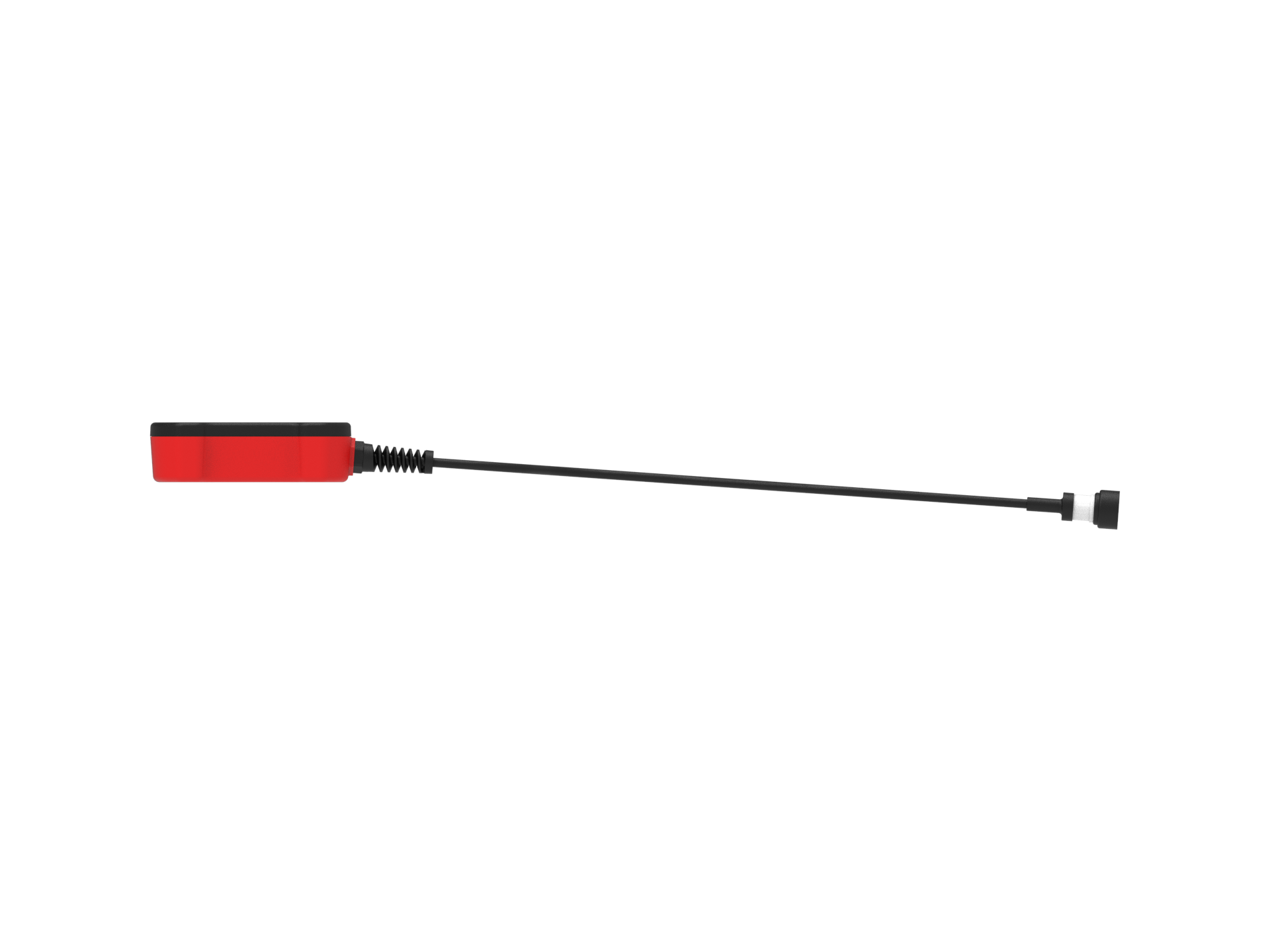

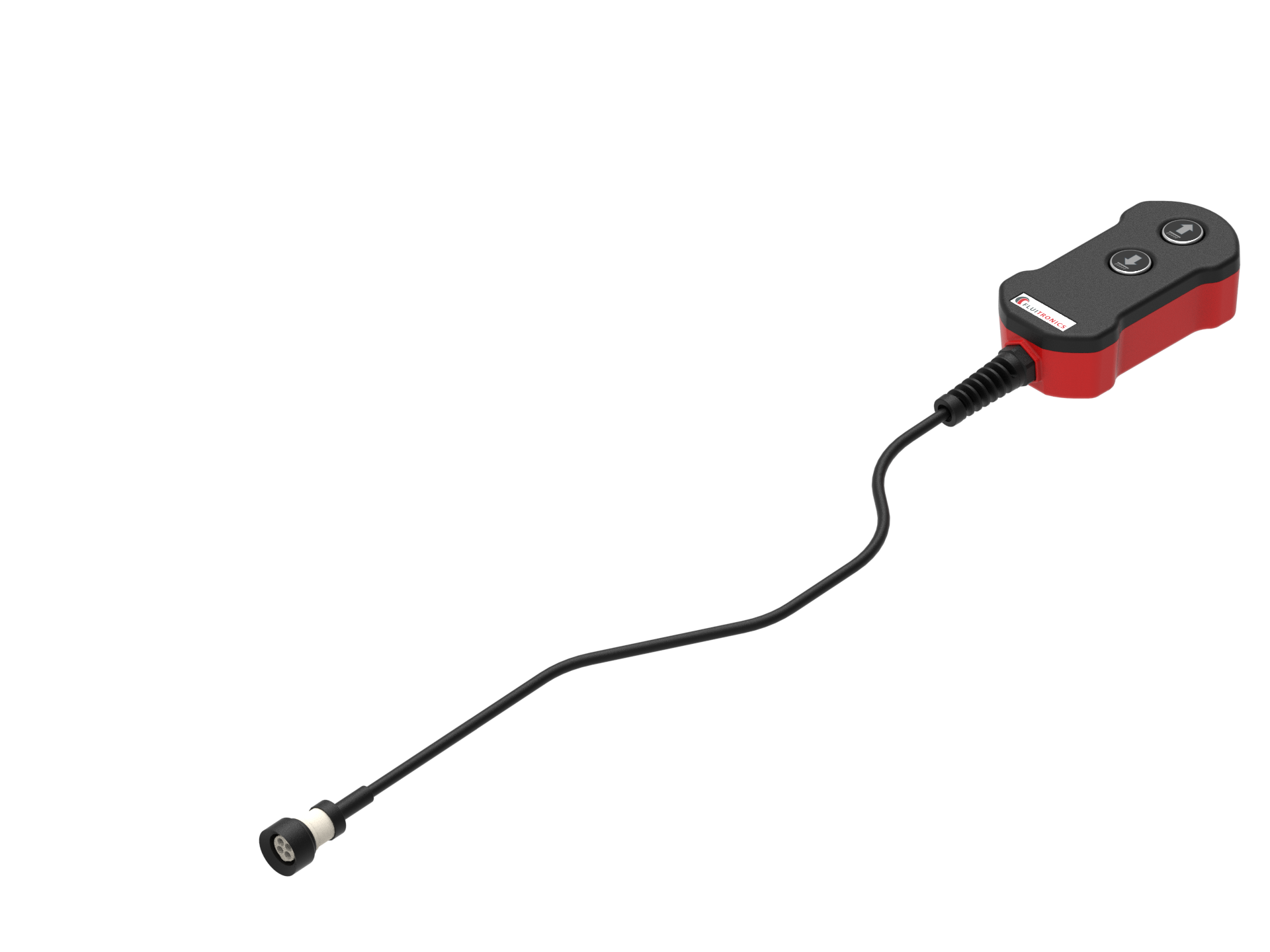

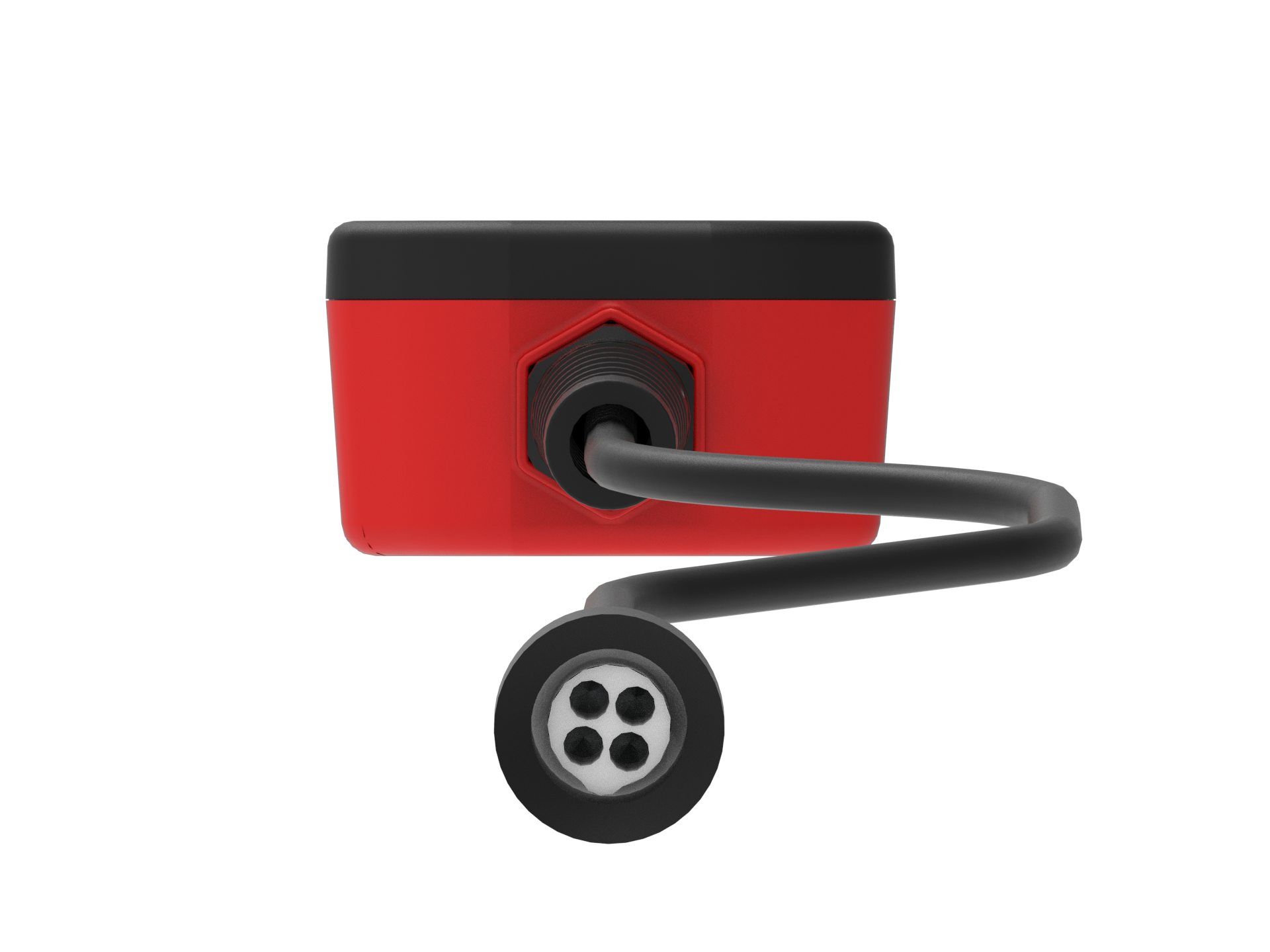

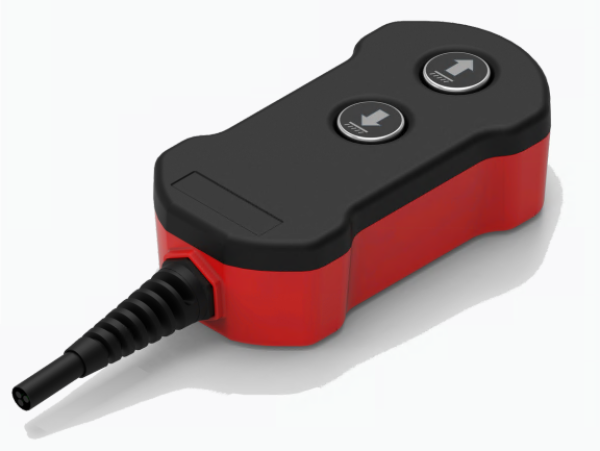

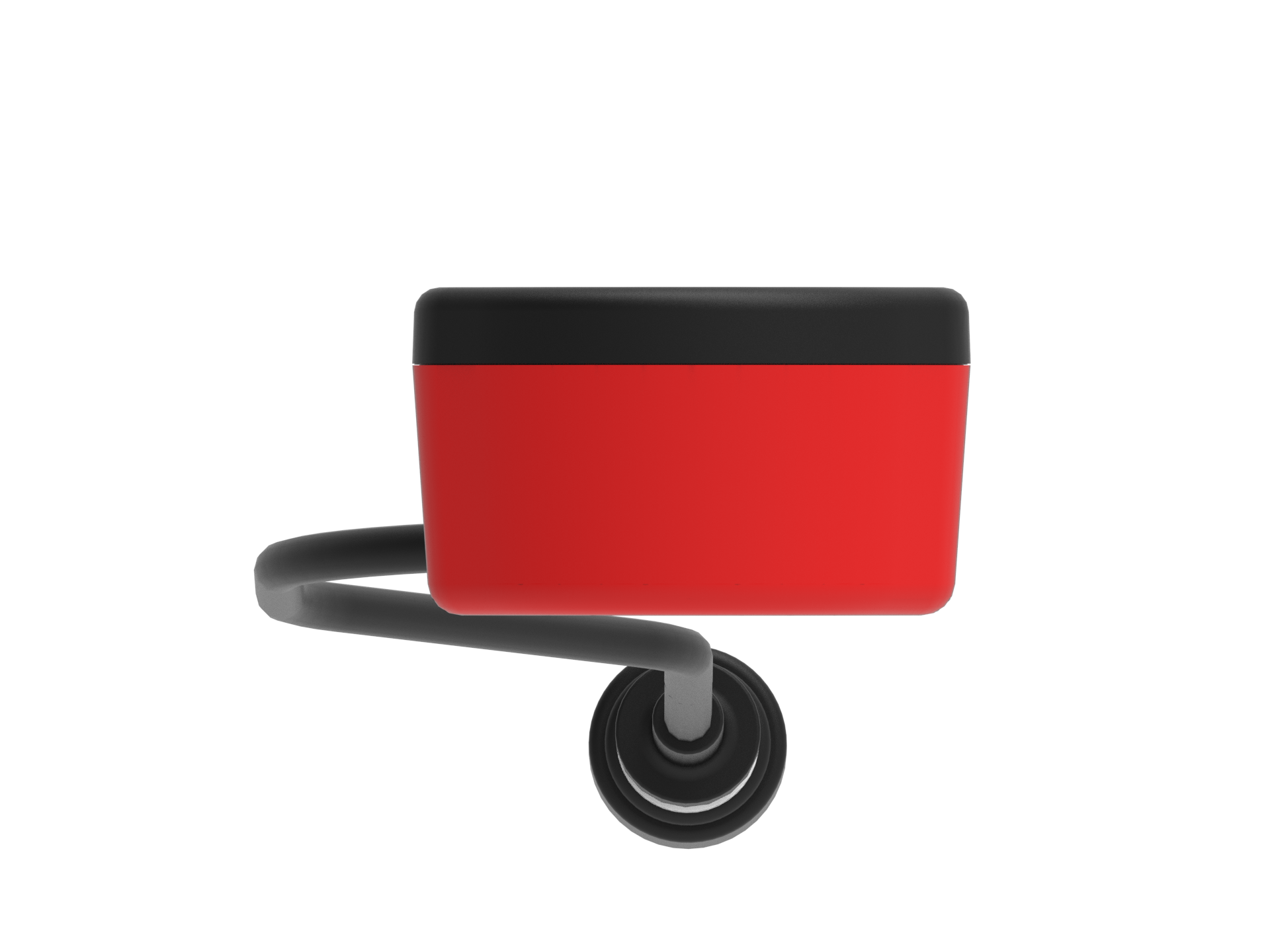

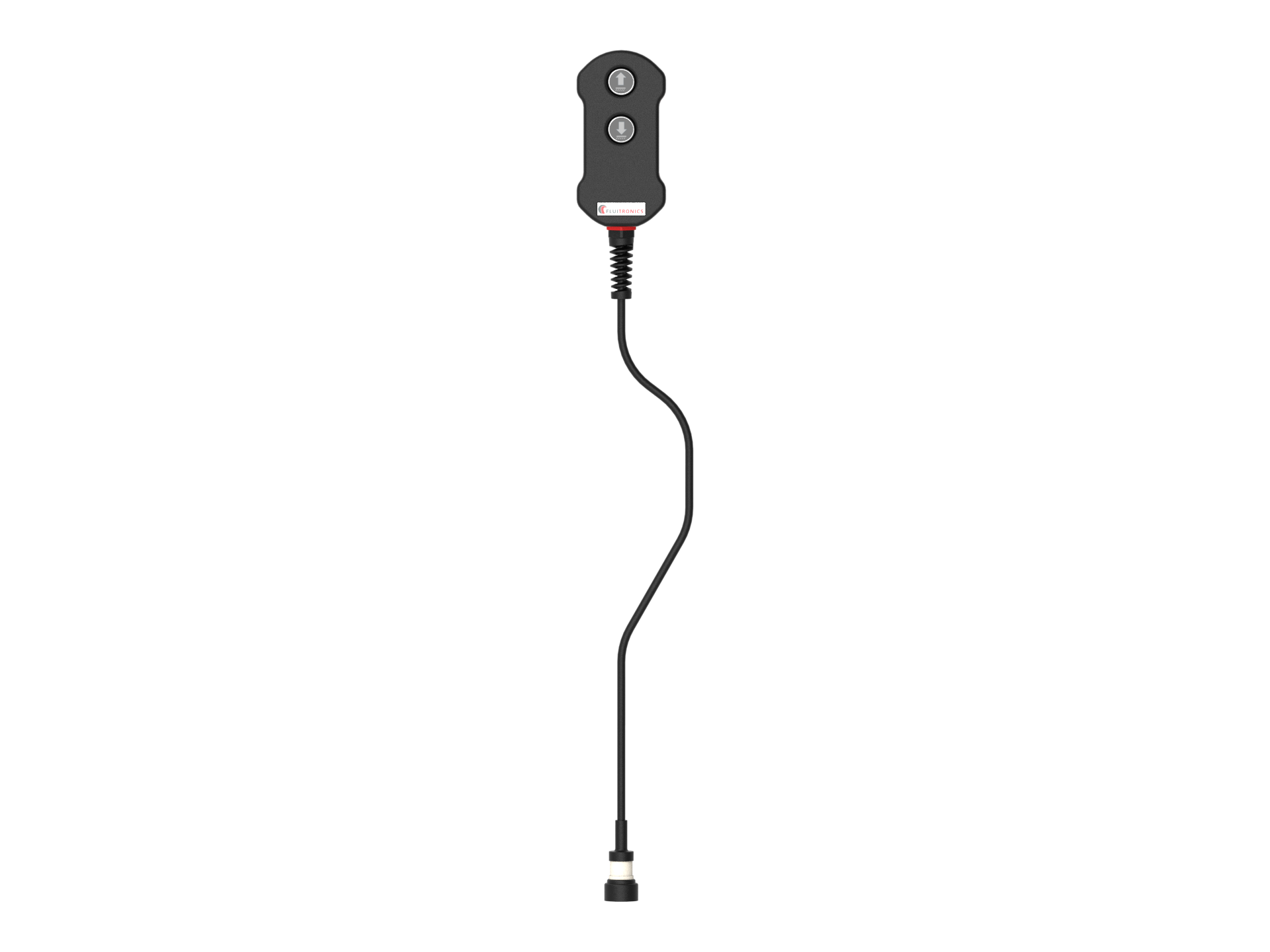

Die Fernbedienung FPFB-2T-O-K30-S-O-O-01X00 ist eine Kabelfernbedienung mit 2 Tastern und kann somit zwei Kanäle A und B Schalten. Die Taster sind mit Richtungspfeilen gekennzeichnet. Die Fernbedienung verfüg über ein 3 Meter langes Kabel mit einem 4-poligen Stecker. Hiermit kann sie einfach durch Stecken an ein Aggregat mit Kabelvorbereitung angeschlossen und jeder Zeit auch wieder getrennt werden. Die Fernbedienung wird mit einer maximale Versorgungsspannung von 12VDC bzw. 24 VDC bespeist und schaltet bei Tastenbedienung über Mikroschalter entweder Kanal A oder Kanal B. Im nicht betätigten Zustand bleibt der Schalter geöffnet (NO). In Summe liegt der maximale Schaltstrom je Kanal bei 3 A.
Optional ist die Fernbedienung auch mit Schlüsselschalter verfügbar und kann komplett stromlos geschaltet werden.

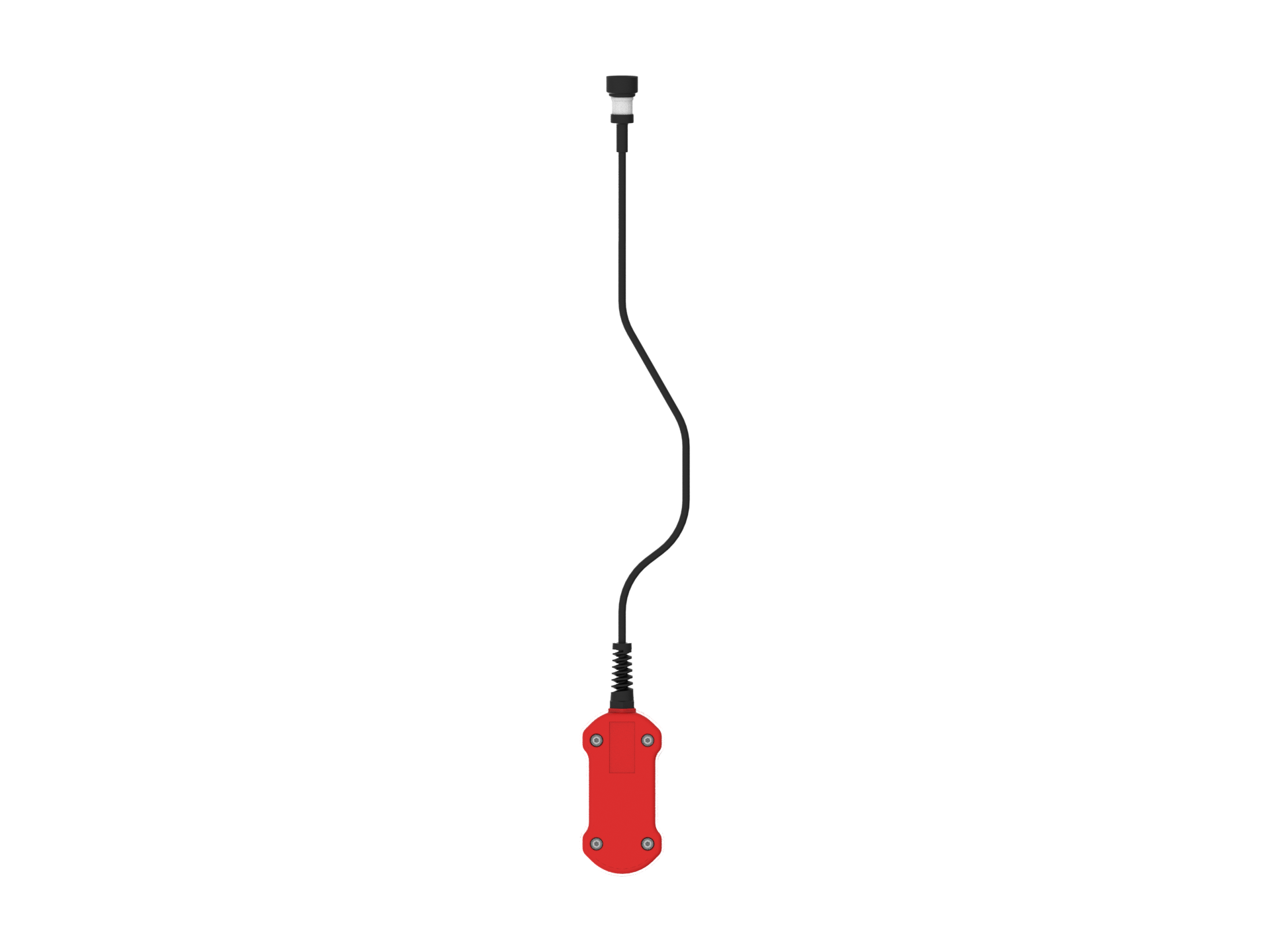

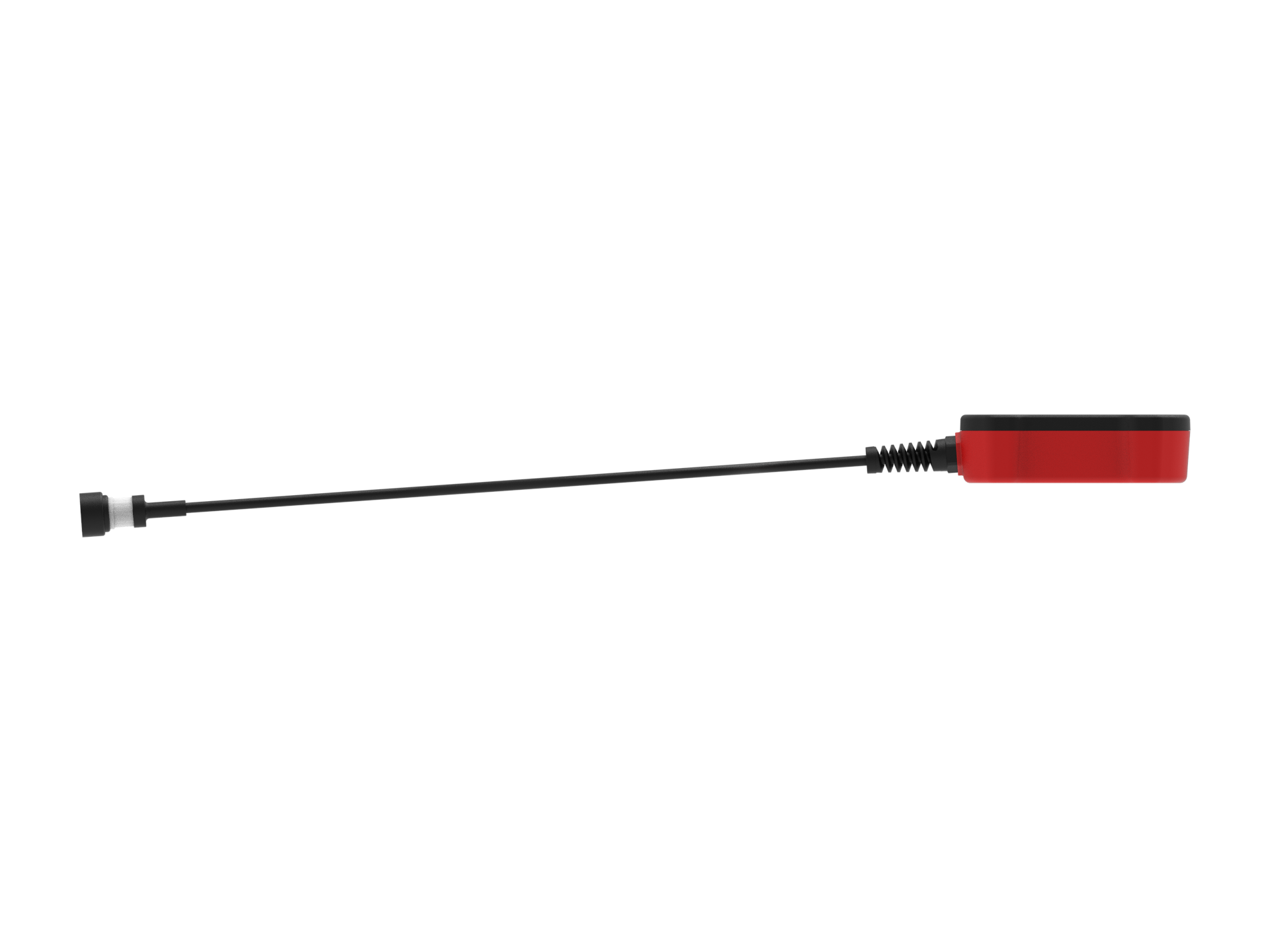

Fernbedienungsmaterial ist Kunststoff, die Unterschale ist aus rot und die Oberschale schwarz, die Knöpfe sind aus Silikon.
Konfigurationsschlüssel
Die Fernbedienung steht in der hier dargestellten Version zur Verfügung, kann aber auch kundenspezifisch konfiguriert werden..
Jede Codestelle steht alleine oder im Verbund mit anderen Stellen für eine bestimmte Merkmalsausprägung.

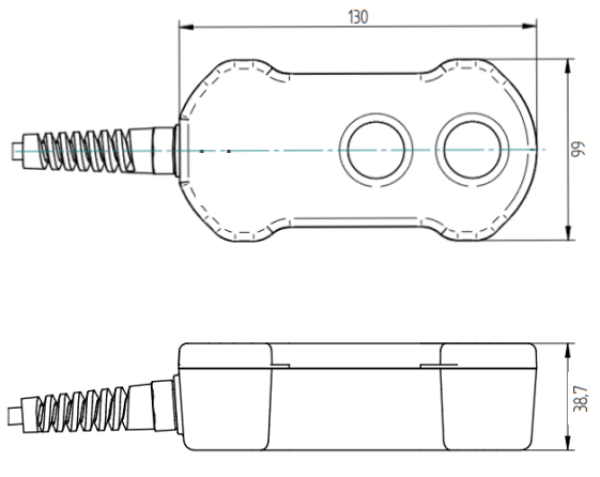

Maße und Dimensionen
Nachfolgend sind die Maße der Fernbedienung dargestellt.
FLUITRONICS ist Spezialist für die Entwicklung und Fertigung kundenspezifischer Serienlösungen im Bereich der Antriebstechnik und Regelung. Sollten Sie keine passenden Produkte in unserer Datenbank finden, so sprechen Sie uns bitte an oder besuchen Sie unsere Homepage (www.fluitronics.com). Gerne zeigen wir Ihnen auf, wie der Weg zu Ihrer individuellen Lösung aussehen kann.
Elektrische Daten
Betriebsspannung/Schaltspannung: 12 VDC/24 VDCMaximaler Schaltstrom: 4A
Anzahl Schaltkontakte: 2

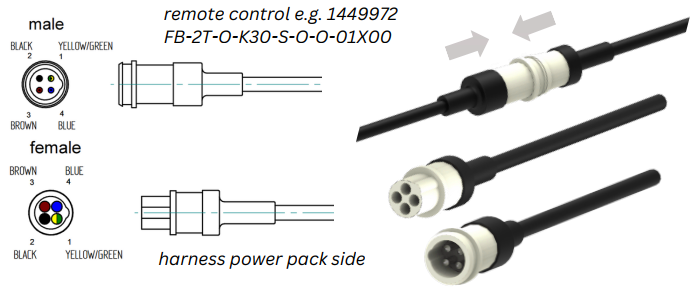

Anzahl Steckerkontakte: 3 (Plus/S1/S2)
Schutzart: IP65
Anzahl max. Schaltspiele: 20000
Steckertyp: 4-Pin Steckverbinder
maximale Spannungstoleranz: +/-15%
Sonstige Daten
Fernbedieungsmaterial: Kunststoff PE; Silikon (Taster)
maximale Betriebstemperatur: 70°C
minimale Betriebstemperatur: -20°C
Maße und Dimensionen
Nachfolgend sind die Maße für das Aggregat mit Kunststofftank gezeigt (vgl. auch Konfigurationsschlüssel).
Support durch Fluitronics
FLUITRONICS entwickelt und produziert kundenspezifische Lösungen sowie Komponenten im Bereich der Antriebstechnik.Bei technischen Fragen zu Hydraulikaggregaten sowie deren Auslegung, Ansteuerung und passender Sensorik helfen wir Ihnen gerne weiter. Selbstverständlich unterstützen wir Sie auch, wenn Sie zusätzlich Bedarf weiterem Zubehör, z.B. Steuerblöcken, Zylindern oder Hydromotoren, haben. Bei technischen Fragen wenden Sie sich bitte an: TecSupport@fluitronics.com
Zubehör
Ob hydraulische Erweiterungsblöcke zum Anflanschen mit speziellen Optionen, Fernbedienungen Zylinder, Motoren oder Schalter. Zahlreiches passendes Zubehör finden Sie im Datenblatt des Aggregates im Downloadbereich sowie verlinkt in diesem Portal. Speziell zur Fernbedienung ist eine Halteschale verfügbar.
Hierdurch ist maximale Flexibilität für jede Anwendung gegeben. Sollten Sie weitergehende Bedarfe oder technische Fragen haben, dann melden Sie sich doch einfach bei uns (TecSupport@fluitronics.com).
Nachfolgend sind die Broschüren und Datenblätter zur Fernbedienung sowie passenden Kompaktaggregateserie FPC dargestellt.
