Allgemeine Beschreibung
Flexibel, modular, perfekt im Design, professionell in der Abwicklung und "Made in GERMANY"!Was immer Sie bewegen, heben oder transportieren wollen. Mit den kompakten Hydroaggregaten der FLUIDPARTS Compact Serie (FPC) von FLUITRONICS ist jede Aufgabenstellung optimal lösbar. Die FPC-Serie zeichnet sich durch die flexible Modularität und Varianz aus.

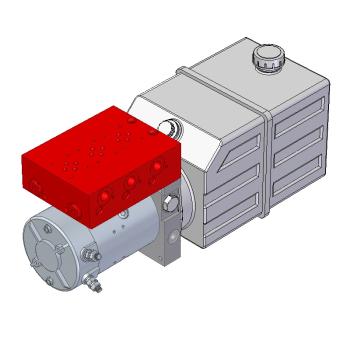

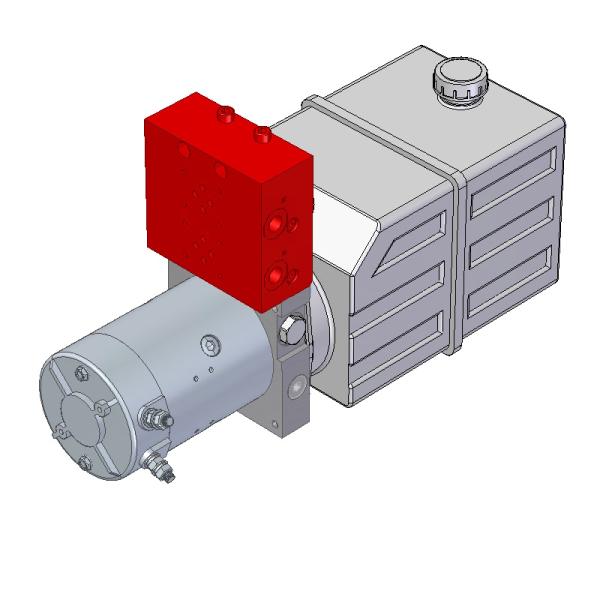

Und noch mehr Flexibilität steht durch die CETOP Zusatzblöcke für die FPC-Aggregateserie zur Verfügung. Die Blöcke werden auf Aggregate aufgeschraubt und stehen in unterschiedlichen Ausführungen und für 1 bis 3 CETOP-Ventiloptionen zur Verfügung.
MAKE THE RIGHT MOVE!
Funktion

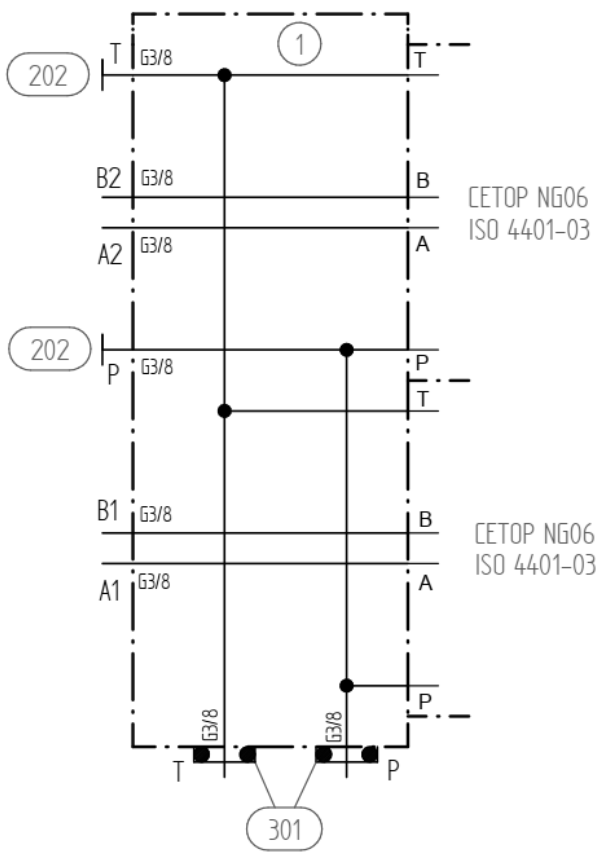

Mit der CETOP Steuerblockerweiterung für FPC-Kompaktaggregateserie können Aggregate mit Typ A Mitteladaptern erweitert werden. Der Hydraulikschaltplan in der Ausführung als 2-fach Block vertikal ist nachfolgend dargestellt.

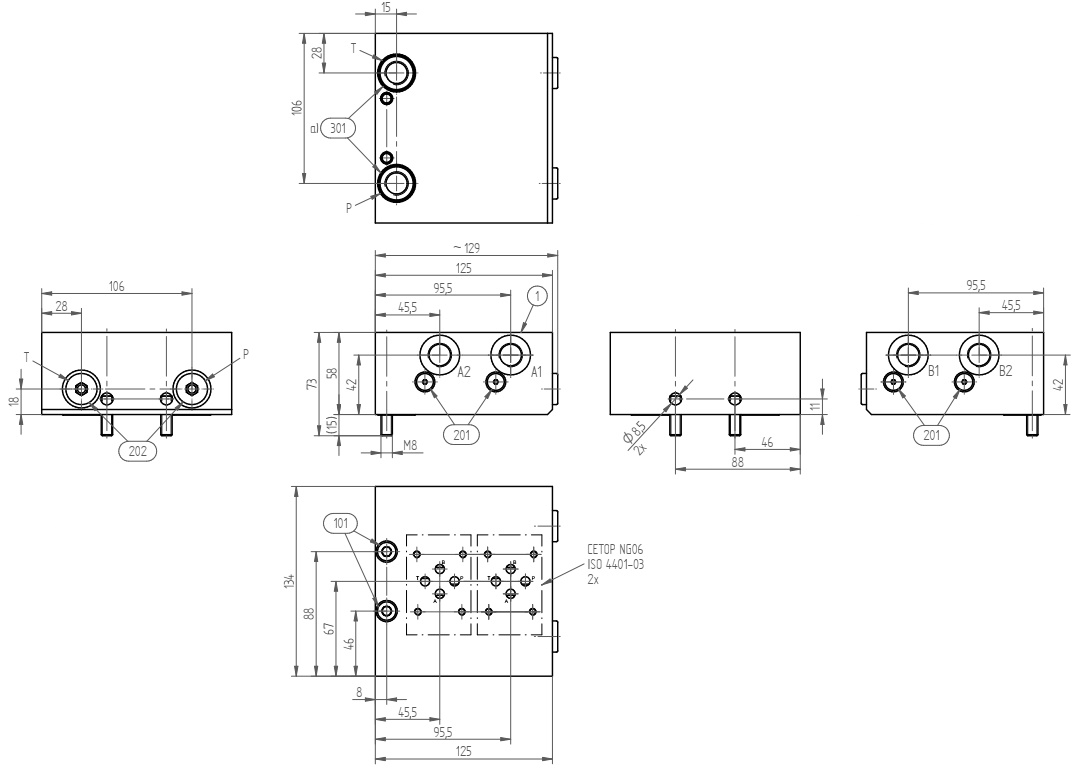

Maße und Dimensionen
Nachfolgend sind die Maße für den Zusatz-Hydraulikblock gezeigt.
FLUITRONICS ist Spezialist für die Entwicklung und Herstellung kundenspezifischer Serienlösungen im Bereich Antriebstechnik und Steuerungen. Sollten Sie in unserem Webshop keine passenden Produkte finden, kontaktieren Sie uns bitte oder besuchen Sie unsere Homepage (www.fluitronics.com). Wir zeigen Ihnen gerne, wie der Weg zu Ihrer indviduellen Lösung aussehen kann.
Hydraulische Daten
Anzahl Sektionen: 2
Ausrichtung: vertikal
max. Volumenstrom: 24 l/min
Maximaldruck: 240 bar
Ventilanschlüsse: NG6 (CETOP 3) gem. ISO 4401-3
Ventilfunktion: Wegeventile sind nicht im Lieferumfang enthalten und müssen extra bestellt werden.
max. zul. Ölreinheitsklasse gem. ISO4406: 19/17/14
zul. Öltyp: Öl gem. ISO 51 524, ISO VG32 oder ISO VG46
Sonstige Daten
Blockmaterial: Aluminium, grau anodisiert
maximale Betriebstemperatur: 70°C
minimale Betriebstemperatur: -20°C
Support durch Fluitronics
FLUITRONICS entwickelt und produziert kundenspezifische Lösungen sowie Komponenten im Bereich der Antriebstechnik.
Bei technischen Fragen zu Hydraulikaggregaten sowie deren Auslegung, Ansteuerung und passender Sensorik helfen wir Ihnen gerne weiter. Selbstverständlich unterstützen wir Sie auch, wenn Sie zusätzlich Bedarf an weiterem Zubehör, z.B. Steuerblöcken, Zylindern oder Hydromotoren, haben. Bei technischen Fragen wenden Sie sich bitte an: TecSupport@fluitronics.com
Zubehör
Ob hydraulische Erweiterungsblöcke zum Anflanschen mit speziellen Optionen, Fernbedienungen Zylinder, Motoren oder Schalter. Zahlreiches passendes Zubehör finden Sie im Datenblatt des Aggregates im Downloadbereich sowie verlinkt in diesem Portal. Hierdurch ist maximale Flexibilität für jede Anwendung gegeben. Sollten Sie weitergehende Bedarfe oder technische Fragen haben, dann melden Sie sich doch einfach bei uns (TecSupport@fluitronics.com).
Downloads
Nachfolgend sind die Broschüren und Datenblätter zur Kompaktaggregateserie FPC dargestellt.
Datenblatt Zusatzblöcke für FPC Kompataggregate
Datenblatt FPC Kompataggregate
