Allgemeine Beschreibung

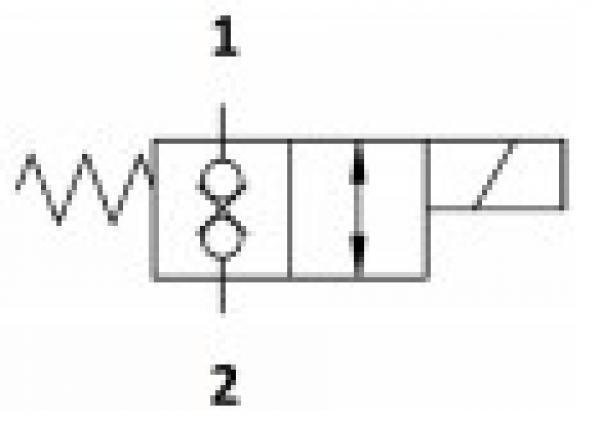

Magnetbetätigtes, 2-Wege 2-Stellungen, stromlos geschlossen, direktwirkendes Sitzventil, beidseitig sperrend, Schraubpatronenventil. Spezielles Design für geringe Leckage bei Lasthalteanwendungen. Wenn die Spule entspnnt ist, sperrt das SVD0.S08 den Durchfluss in beide Richtungen. Sobald die Spule auf Spannung ist, öffnet sich der Ventilkegel und ermöglicht einen freien Durchfluss von 1 nach 2 und von 2 nach 1. Die starre Konstruktion mit einem einteiligen Gehäuse trägt dazu bei, die Auswirkungen von Exzentrizitäten im Hohlraum zu minimieren und bietet eine hohe Zuverlässigkeit. Geringer Druckabfall dank optimiertem Strömungsweg.
Alle Außenflächen sind verzinkt und korrosionsbeständig. Alle Ventilteile sind aus hochfestem Stahl gefertigt. Der Ventilkegel ist gehärtet und geschliffen, um minimalen Verschleiß und eine lange Lebensdauer zu gewährleisten. Spulendichtungen schützen das Magnetsystem. Optionen für manuelle Überbrückung. Industrieüblicher SAE-Hohlraum.

Funktion und Eigenschaften

-

Details

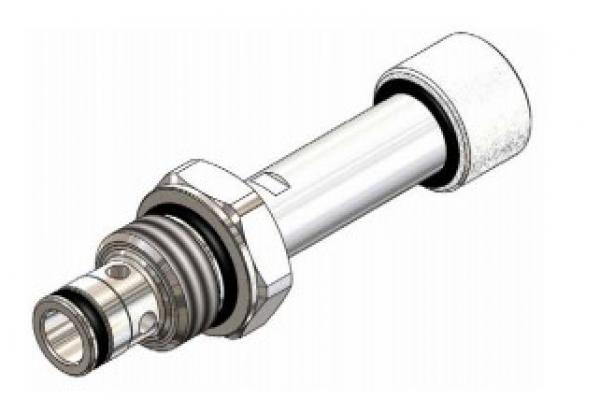

SVD0.S08; 2/2 Patronenventil; 3/4- 16 UNF; 12,7 Nasengröße; ohne Handbetätigung; ohne Filter

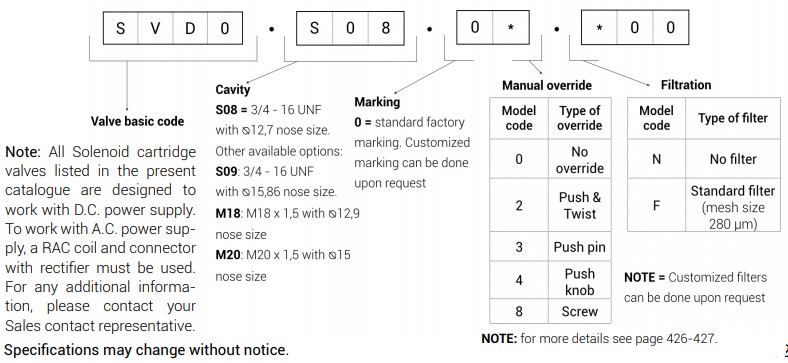

Konfigurationsschlüssel

Nachfolgend ist der Konfigurationsschlüssel des SVD0.S08 dargestellt.
