Allgemeine Beschreibung

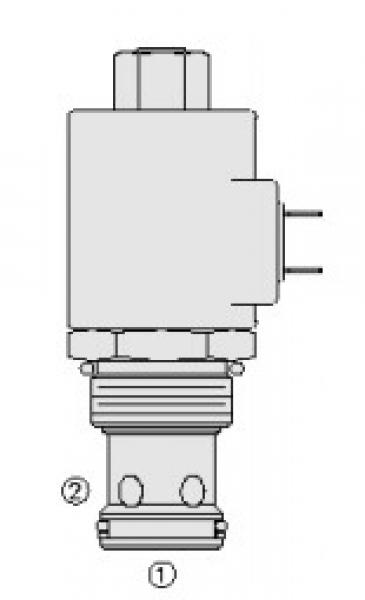

Ein elektromagnetisch betätigtes, in Ruhestellung offenes 2-Wege-Hydraulikpatronenventil in Sitzausführung zum Einschrauben, das
zur Funktion als Lasthalte- oder Sperrventil in Anwendungen, die eine geringe interne Leckage erfordern.
- Für Dauerbetrieb ausgelegte Spule. Gehärteter Sitz für lange Lebensdauer und geringe Leckage. Optionale Spulenspannungen und Abschlüsse. Effiziente Nassankerkonstruktion. Patronen sind in der Spannung austauschbar. Vereinheitlicht, geformtes Spulendesign. Manuelle Überbrückung möglich. Optionale wasserdichte E-Spulen mit Schutzart bis zu IP69K. Industrieüblicher Hohlraum.
Funktion und Eigenschaften

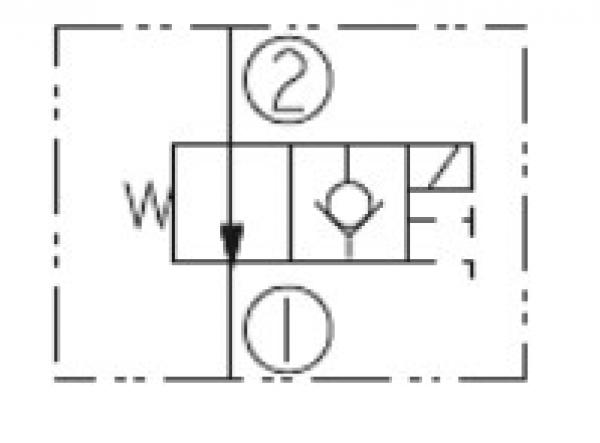

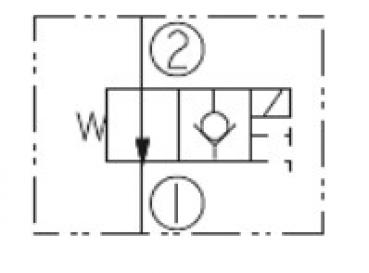

Im stromlosen Zustand hebt sich der Ventilkegel des SV16-21 und öffnet den Durchflussweg von Anschluss 2 zu Anschluss 1. In diesem Modus ist der Durchfluss
von Anschluss 1 nach 2 stark eingeschränkt. Im stromlosen Zustand ist der Durchflussweg von Anschluss 2 zu Anschluss 1 geschlossen. In diesem
fungiert das Ventil als Rückschlagventil, das nach Überwindung der Magnetkraft den Durchfluss von Anschluss 1 zu Anschluss 2 ermöglicht.
Überwindung der Magnetkraft (benötigt 50 bis 100 psi [3,4 bis 6,9 bar])
Details
SV16-21; 2/2-Wege-Cartridgeventil; Sitzventilbauweise; keine Handnotbetätigung; ohne Spule konfiguriert; Buna N

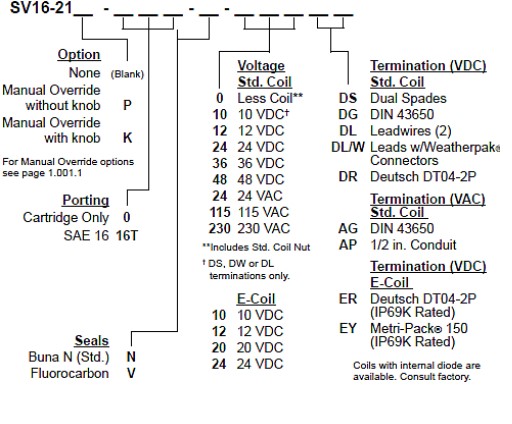

Konfigurationsschlüssel
Nachfolgend ist der Konfigurationsschlüssel des SV16-21 2/2-Wege Sitzventils dargestellt.
