Funktion

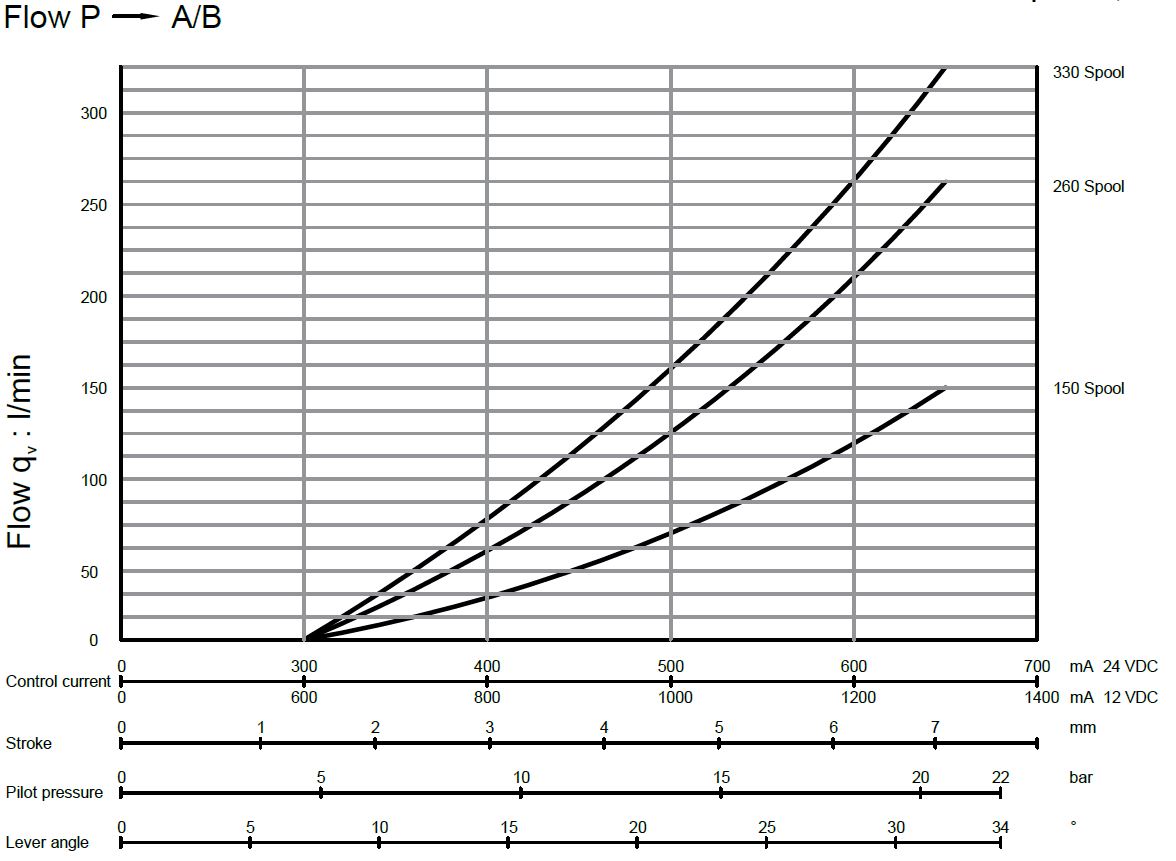

Zentraler Kern des APV-Ventilprogramms ist die Schiebersektion. Der Anschlussblock wird bernötigt, um den Anforderungen der Applikationen hinsichtlich Anschlüssen und sonstigen Funktionen gerecht zu werden, und wird oben auf die Schiebersektion geschraubt.
Details

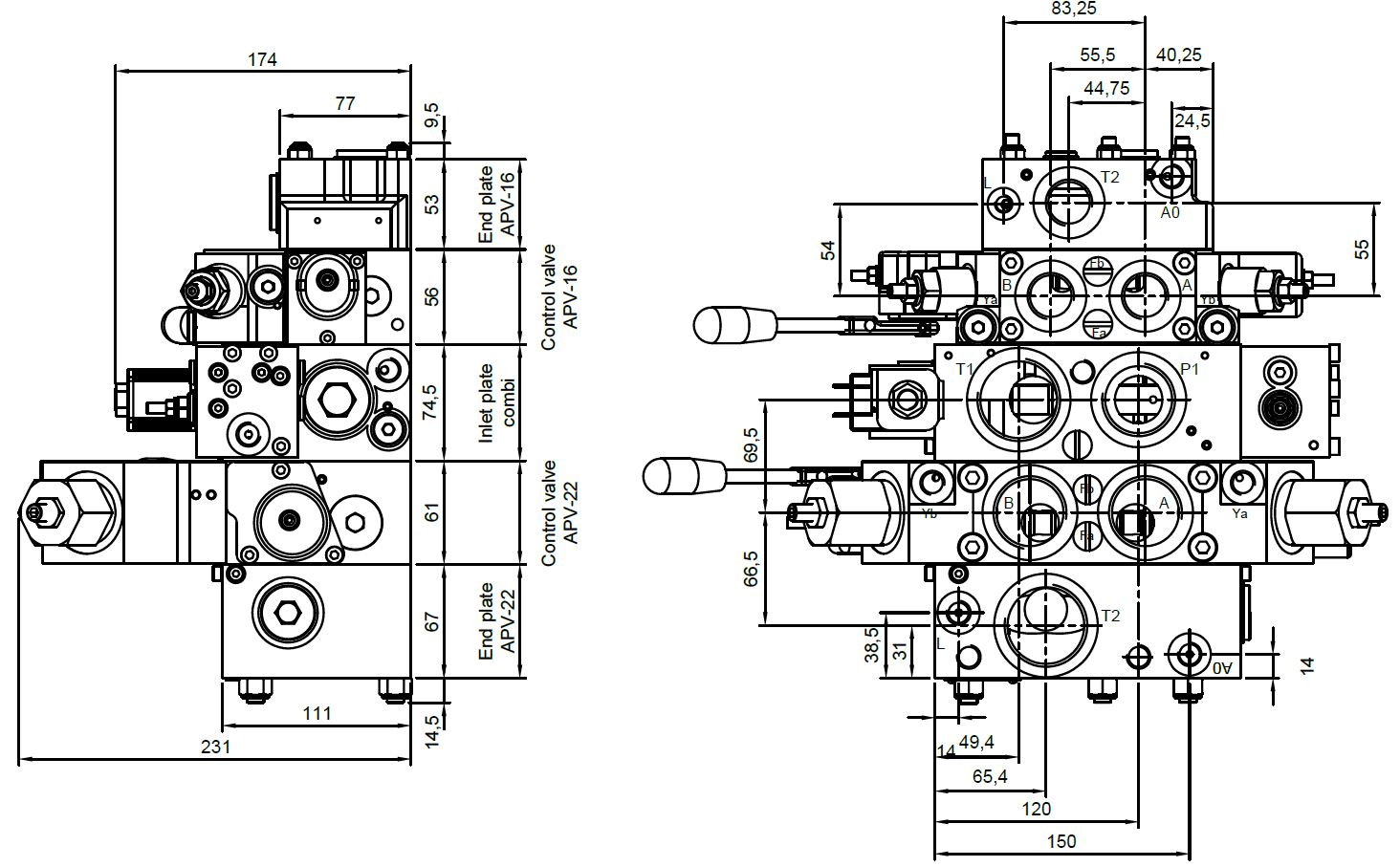

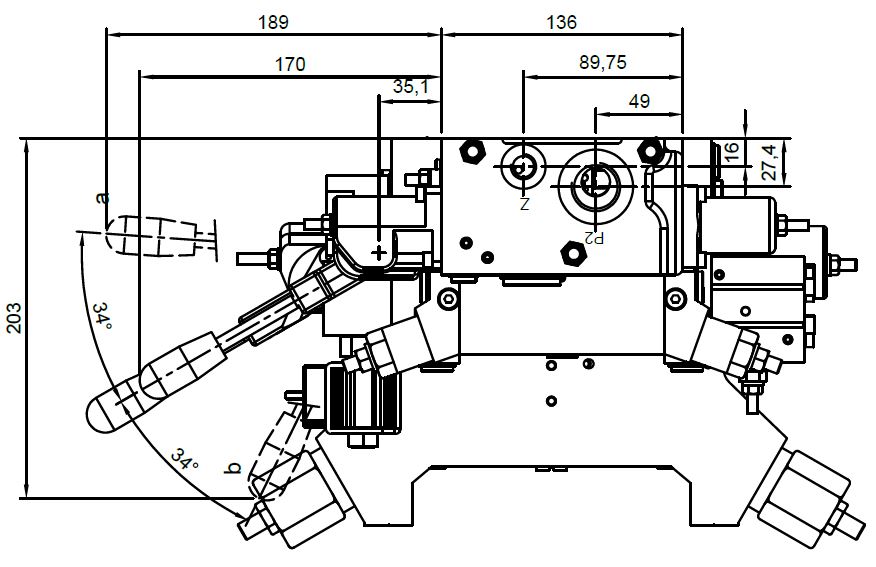

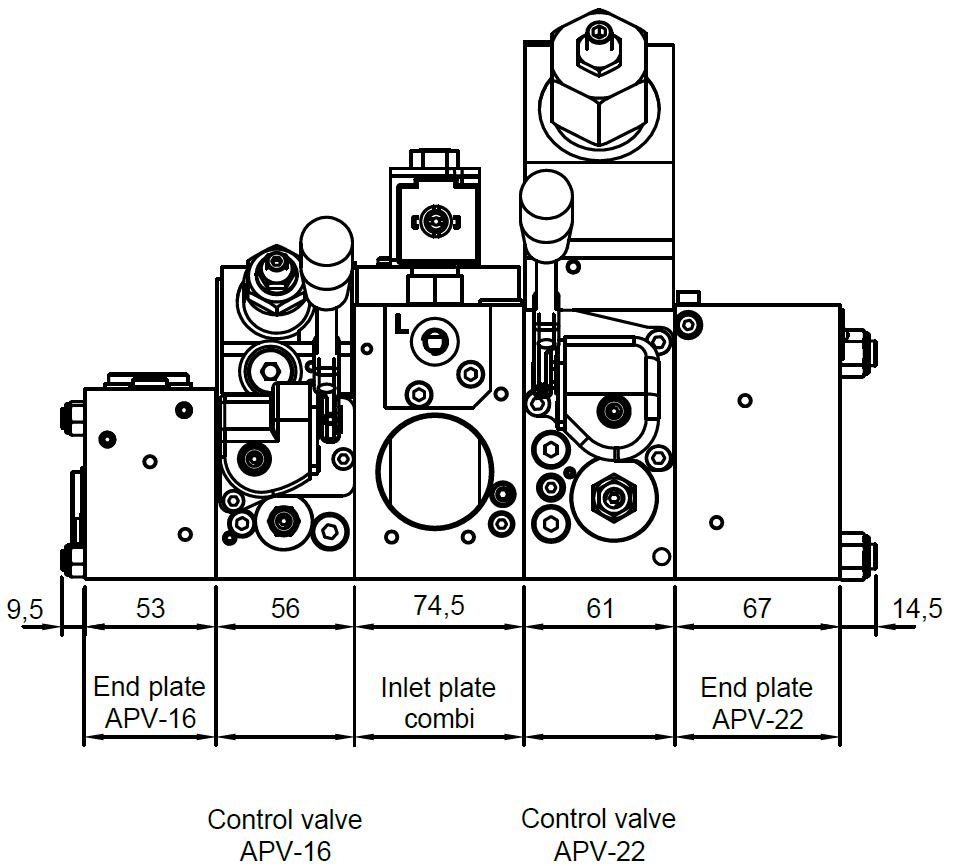

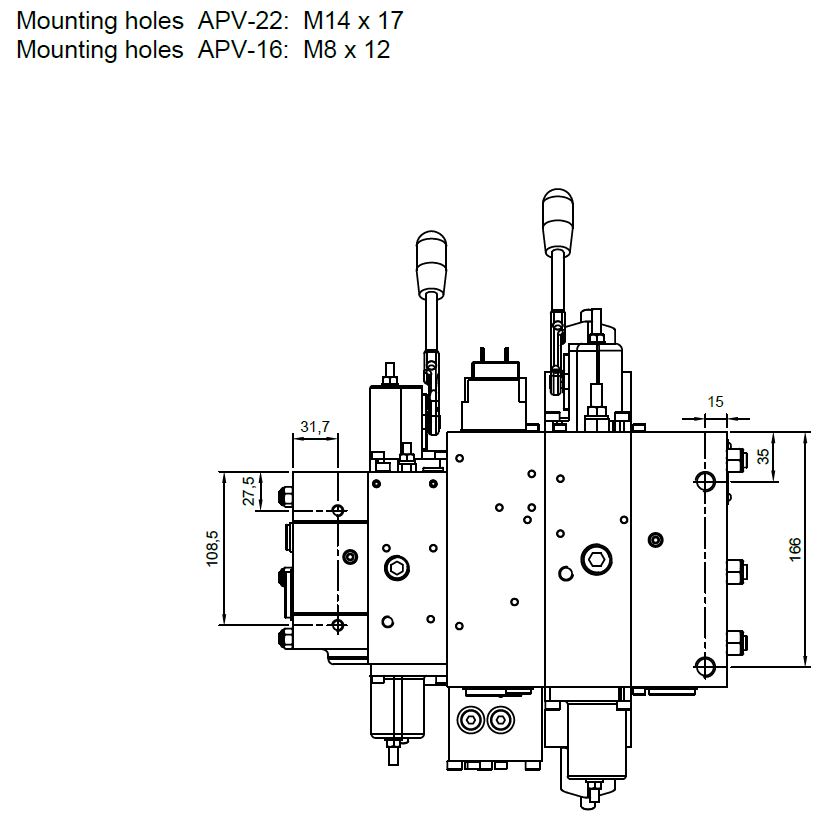

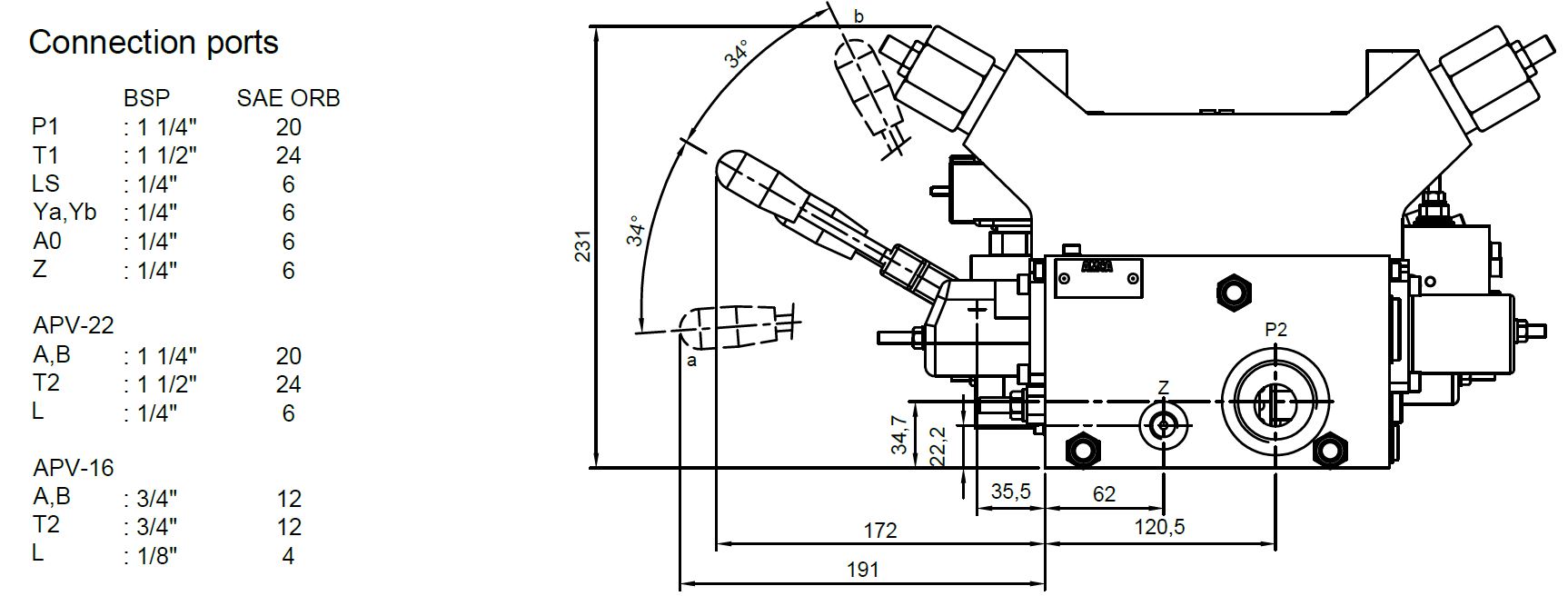

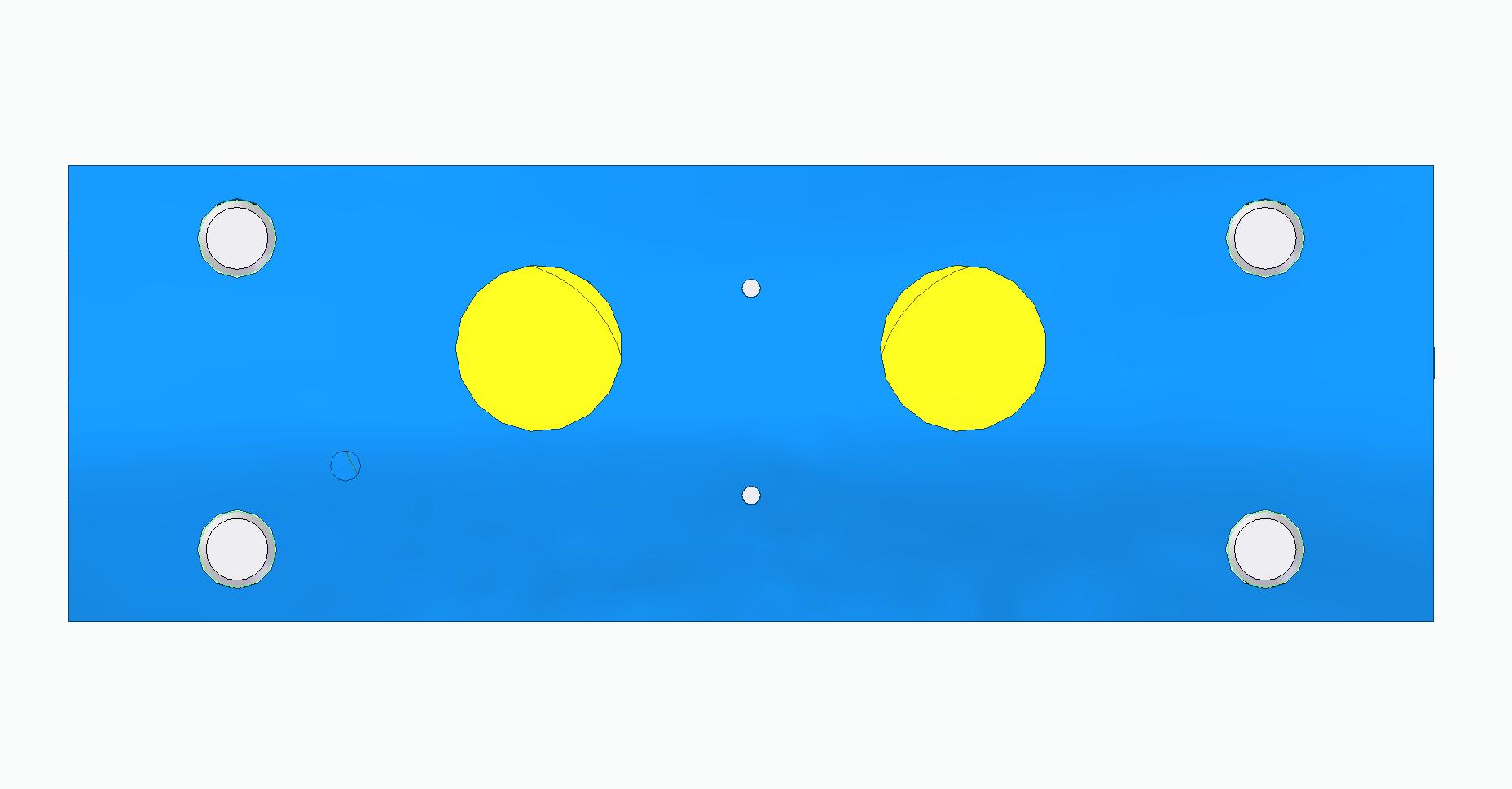

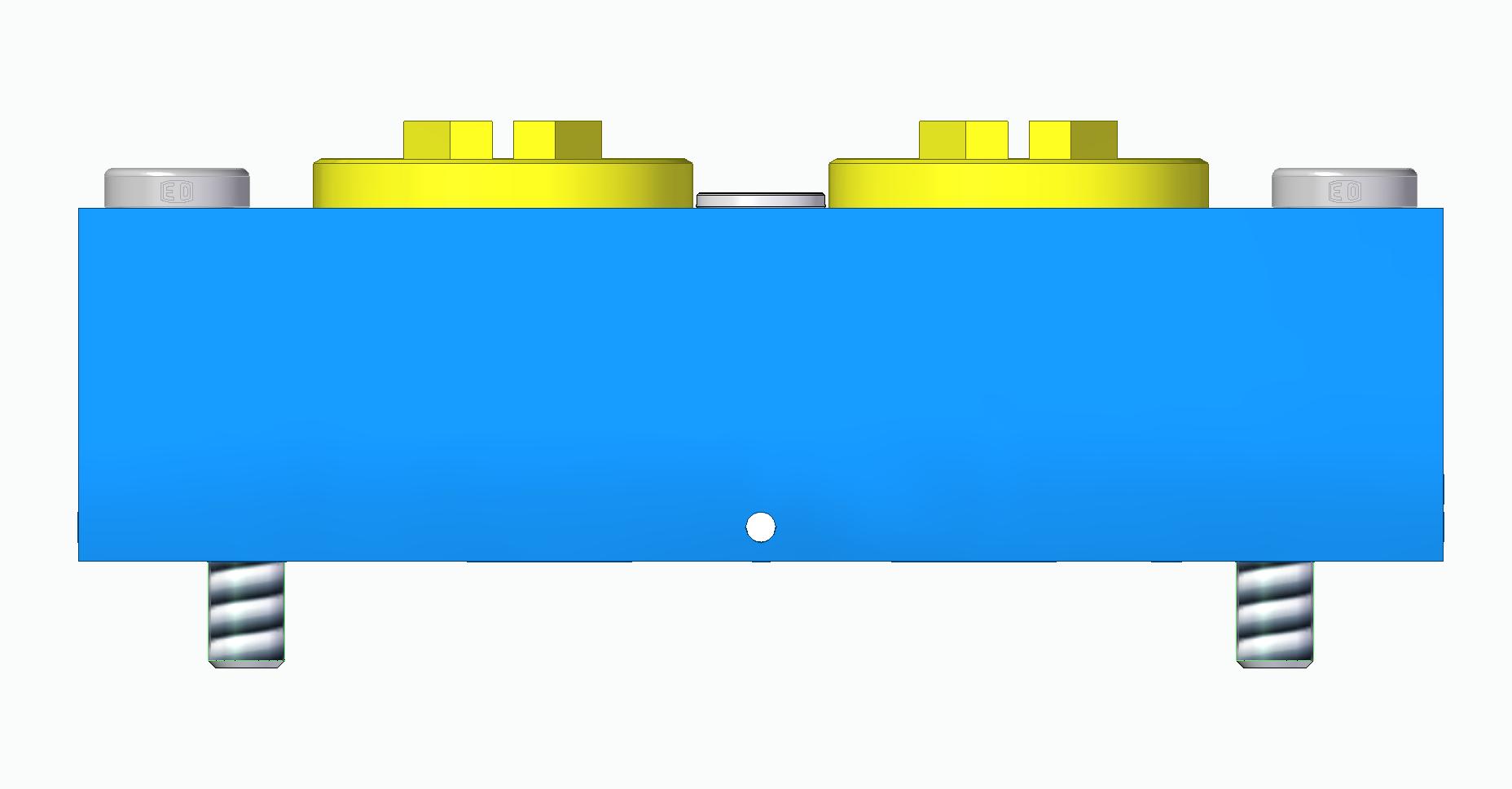

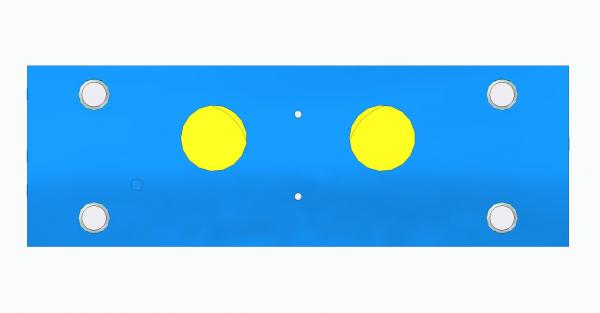

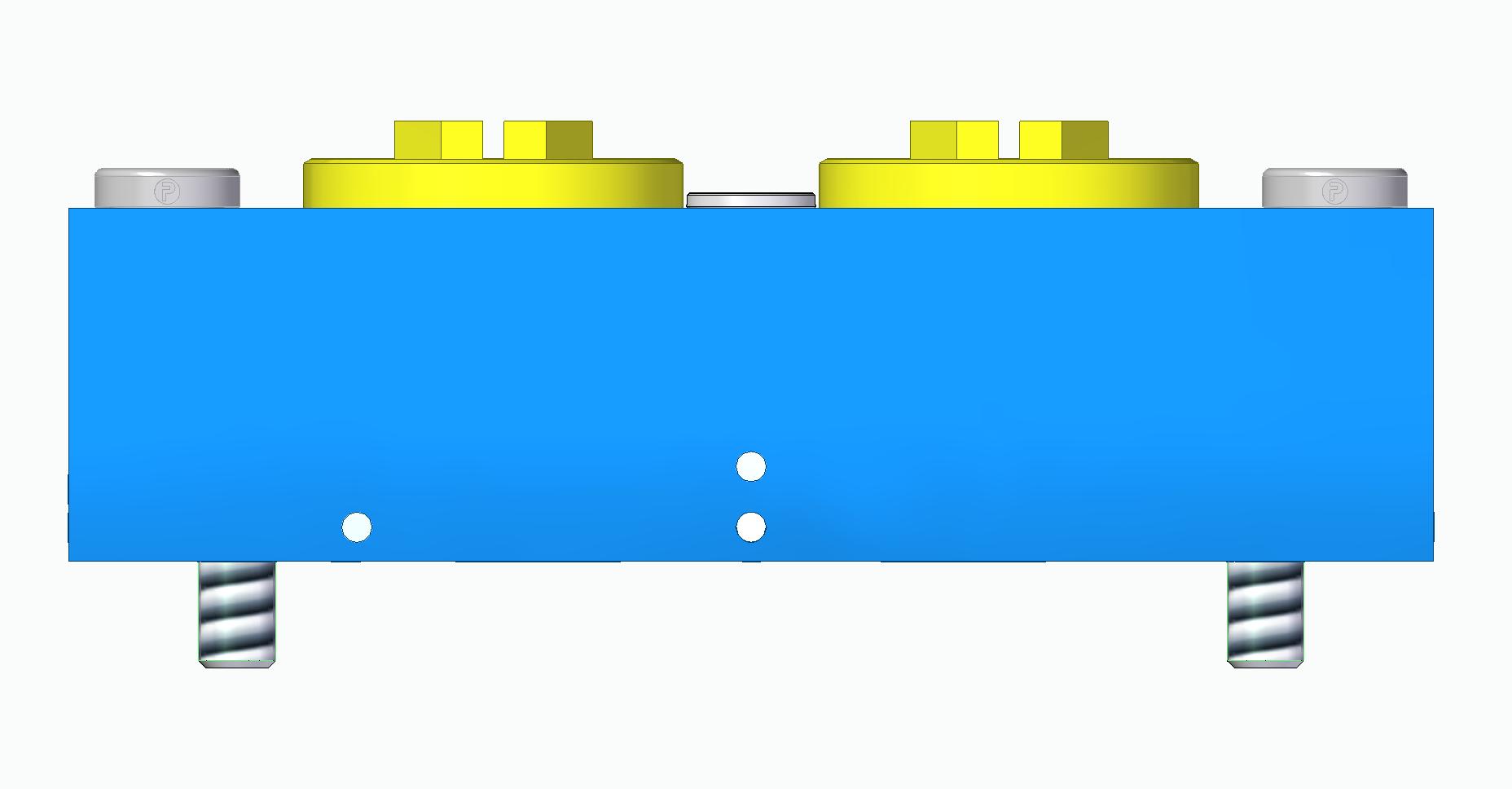

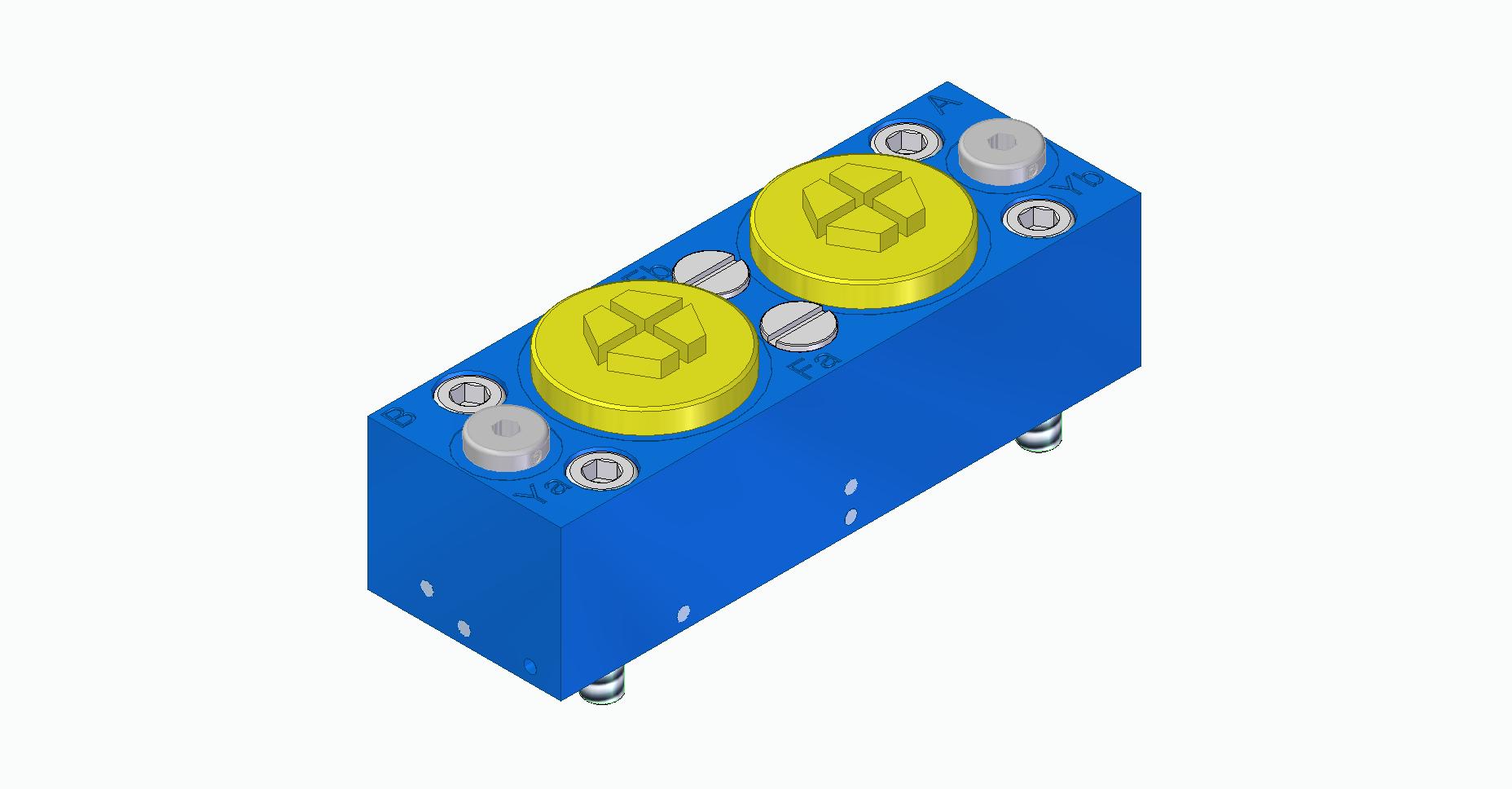

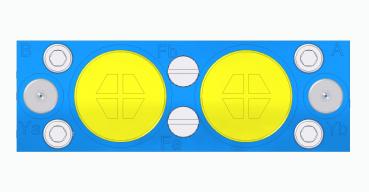

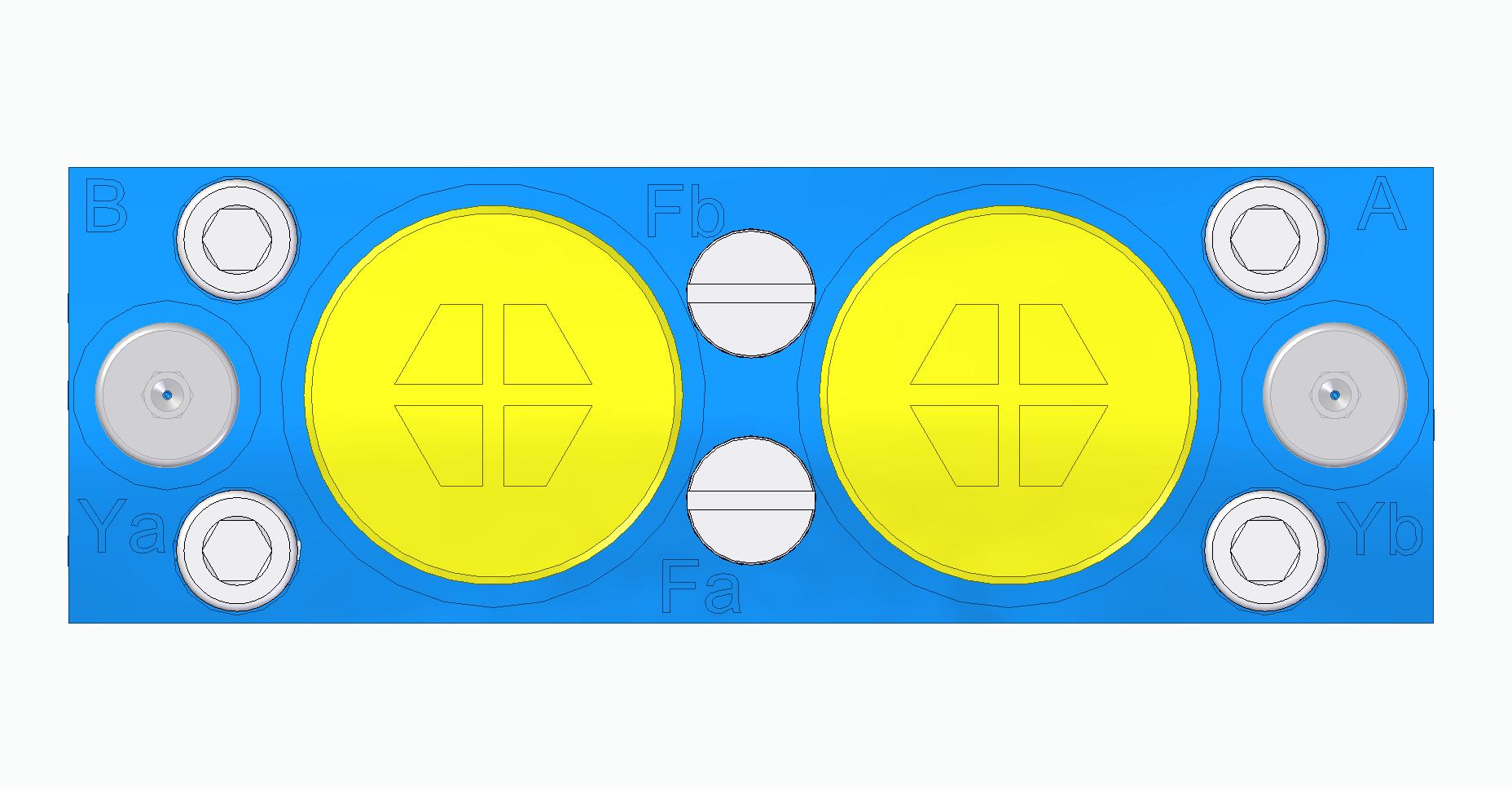

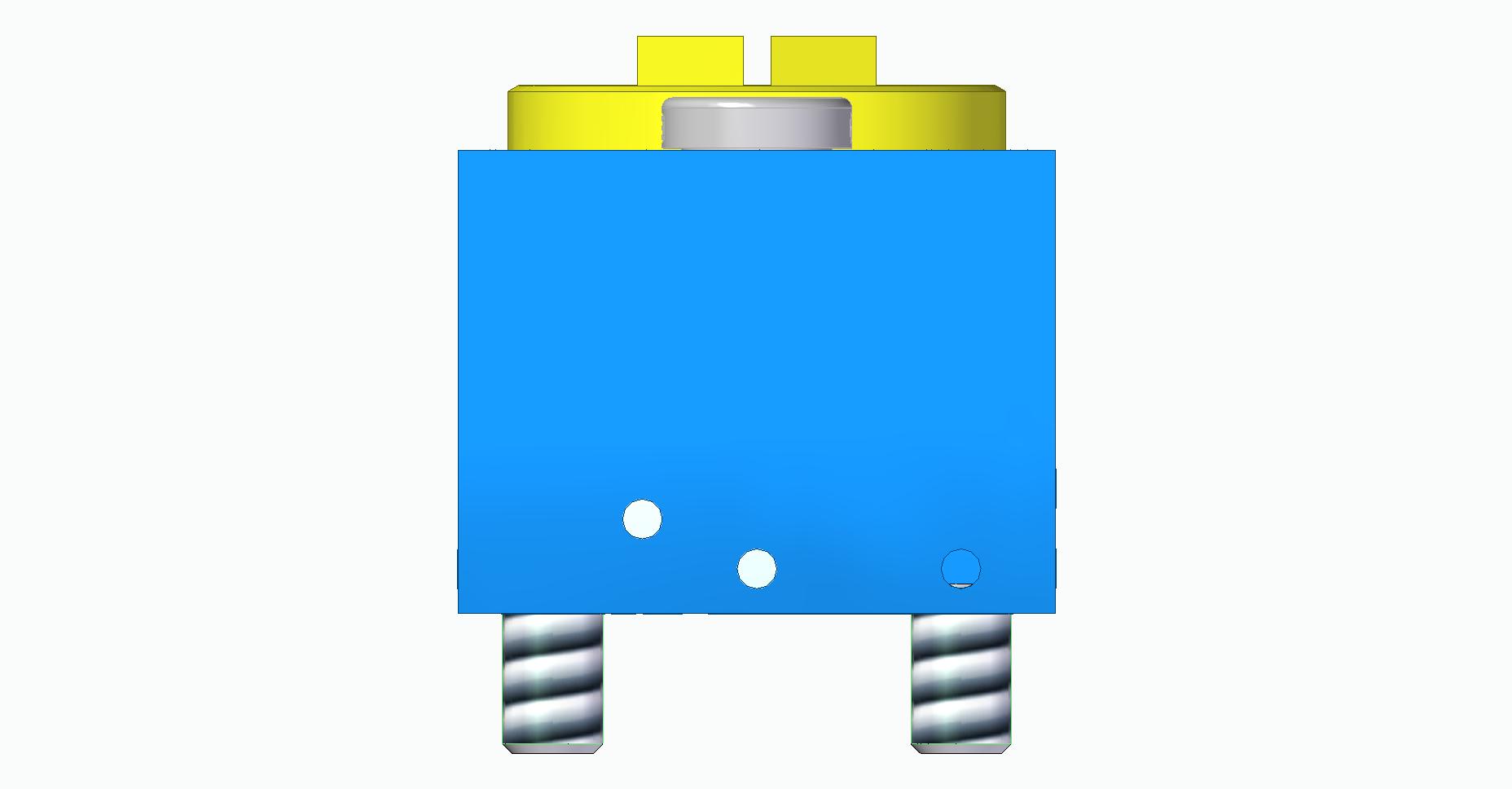

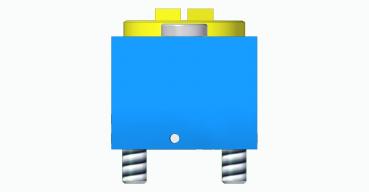

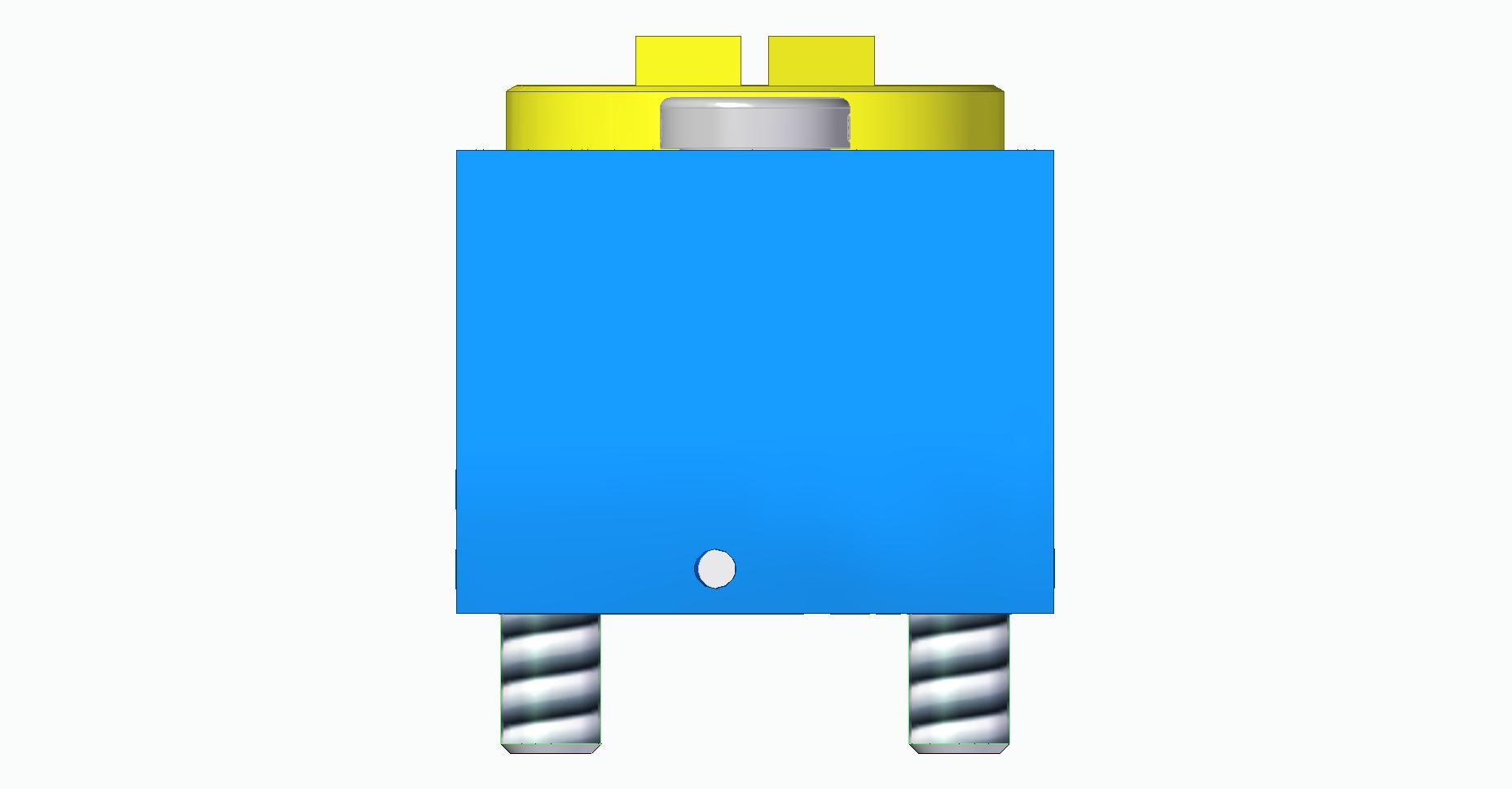

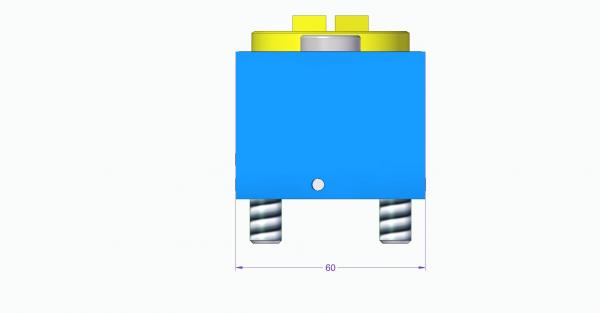

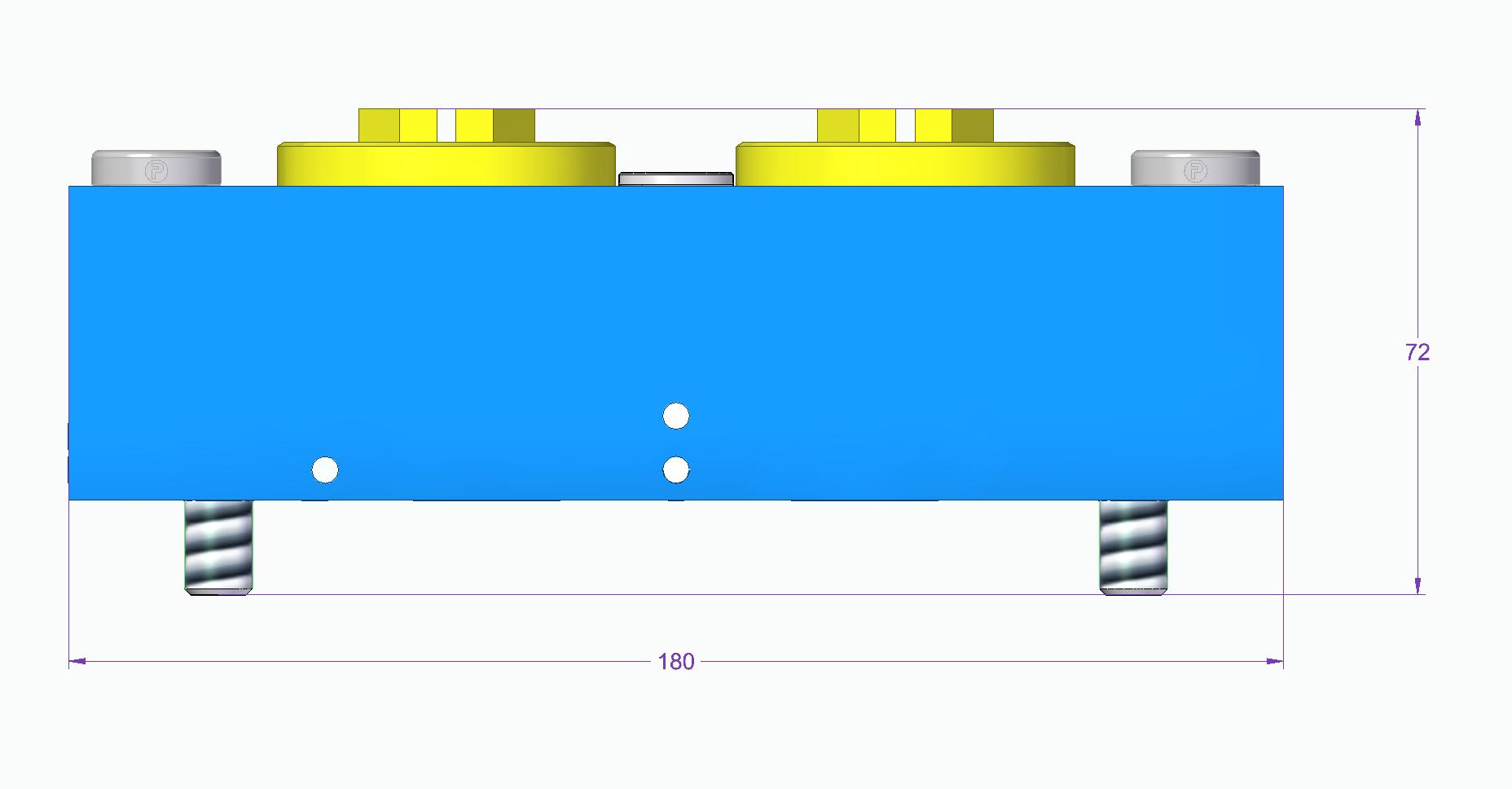

Der Anschlussblock "BFY" für das APV22 hat zwei 1 1/4" BSP Anschlüsse für A und B sowie die Möglichkeit für zwei weitere sekundäre Sicherheitsfunktionen (CON.BLOCK 22 BFYF).
Die sekundären Sicherheitsfunktionen wirken in der Lastdruck-Signalleitung, somit wird Überdruck (wenn der maximale Lastdruck erreicht ist) dazu führen, dass eine kleine Ölmenge aus dem Load-Sense-Siganal bei Maximaldruck zum Tank hin abgelassen wird. Dieses steht Im Gegensatz zur Abdrosselung über ein primäres DBV, bei dem der volle Nutzvolumenstrom zum Tank hin abgedrosselt wird. Die sekundäre Druckbegrenzung ist nur aktiv, wenn das Ventil auch bedient wird.

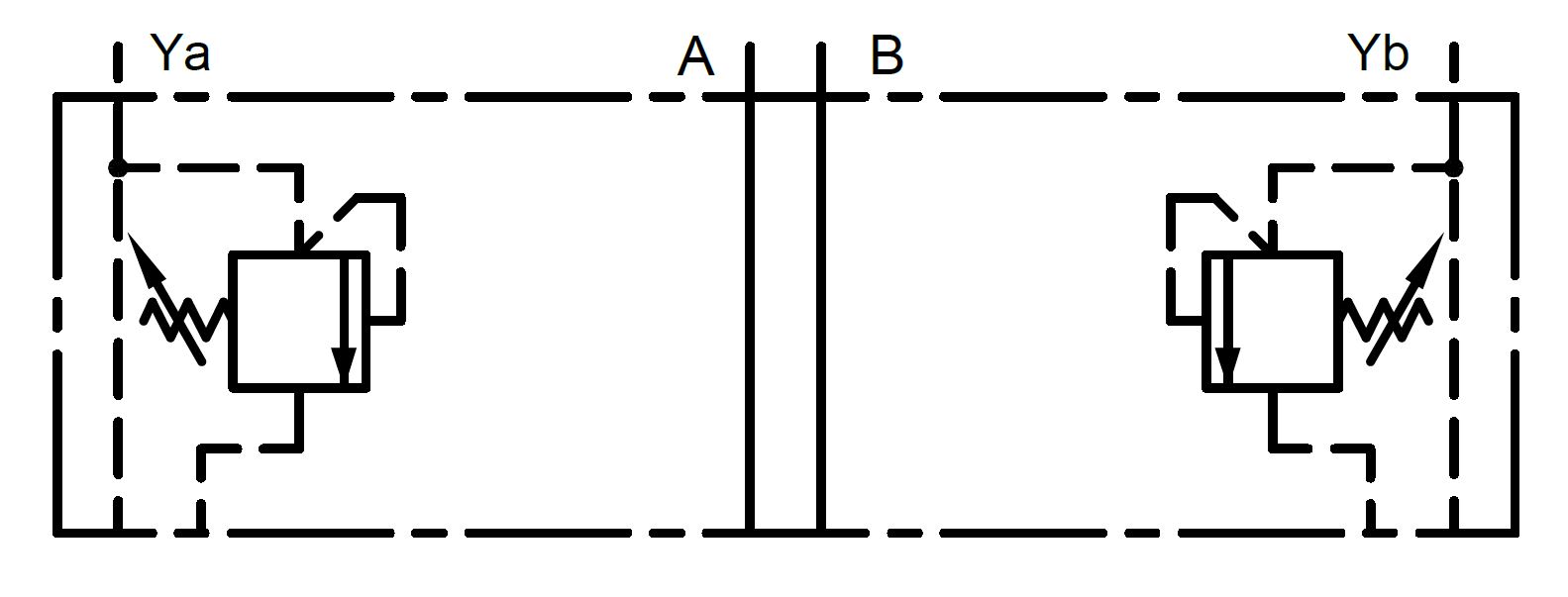

Jeder der beiden Anschlüsse kann auf einen eigenen maximalen Lastdruck eingestellt werden (LS-Entlastung). Die Werks-Druckeinstellung (A-Port zunächt, dann B-Port) muss bei der Bestellung mit angegeben werden (z.B. F=380/- bar oder F=380/320 bar). Über Ya und Yb kann das Drucksignal jedes Anschlussports an das System-Sicherheits-DBV weitergegeben werden (1/4" BSP).
Neben der BSP-Gewindeausführung ist der Anschlussblock auch als SAE-Version verfügbar.
Konfigurationsschlüssel
Nachfolgend ist die Konfigurationsmatrix für die Anschlussblöcke dargestellt.
