Allgemeine Beschreibung
Die APV-Steuerventil-Serie ist ein hoch modulares Ventil-Baukastenprinzip in Sektionsbauweise, verfügbar in den Größen APV10, APV16, APV22 and APV32. Optional ist das APV auch in Unterplattenbauweise konfigurierbar.
Zentraler Kern des APV-Ventilprogramms ist die Schiebersektion. Der Anschlussblock wird bernötigt, um den Anforderungen der Applikationen hinsichtlich Anschlüssen und sonstigen Funktionen gerecht zu werden, und wird oben auf die Schiebersektion geschraubt.
Beispielkonfiguration
Nachfolgend ist eine komplette APV10 Beispielkonfiguration bestehend mehreren Schiebersektionen sowie unterschiedlichen Anschlussblöcken, Endkappen mit Ansteuerventilen, Federendkappen sowie der Eingangs- und Endplatte dargestellt. Details zur Konfiguration der APV10 Anschlussblöcke sind dem unten dargestellten Konfigurationsschlüssel zu entnehmen.
Funktion
Für die APV10-Serie stehen 3 Anschlussblöcke mit unterschiedlichen Funktionen zur Verfügung.
Basis Anschlussblock "S"
Basisblock ohne primäre oder sekundäre Sicherheitsfunktionen.
Anschlussblock "SFY"
Block mit sekundärer Absicherung von LSA und LSB.
Anschlussblock "SFLY"
Block mit sekundärer Absicherung von LSA und LSB. Zusätzlich sind A und B primär durch Schock-/Antikavitationsventile abgesichert.
Details

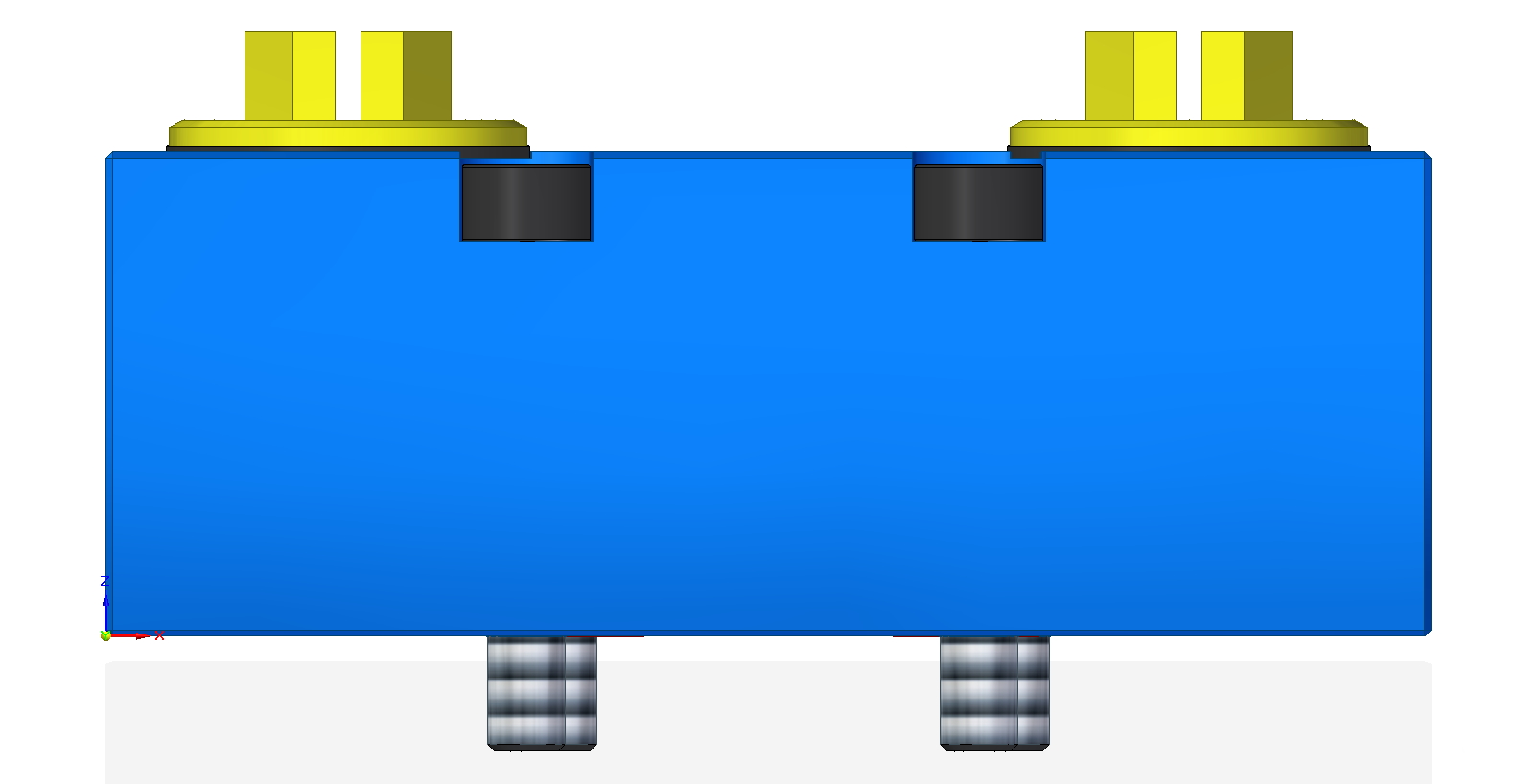

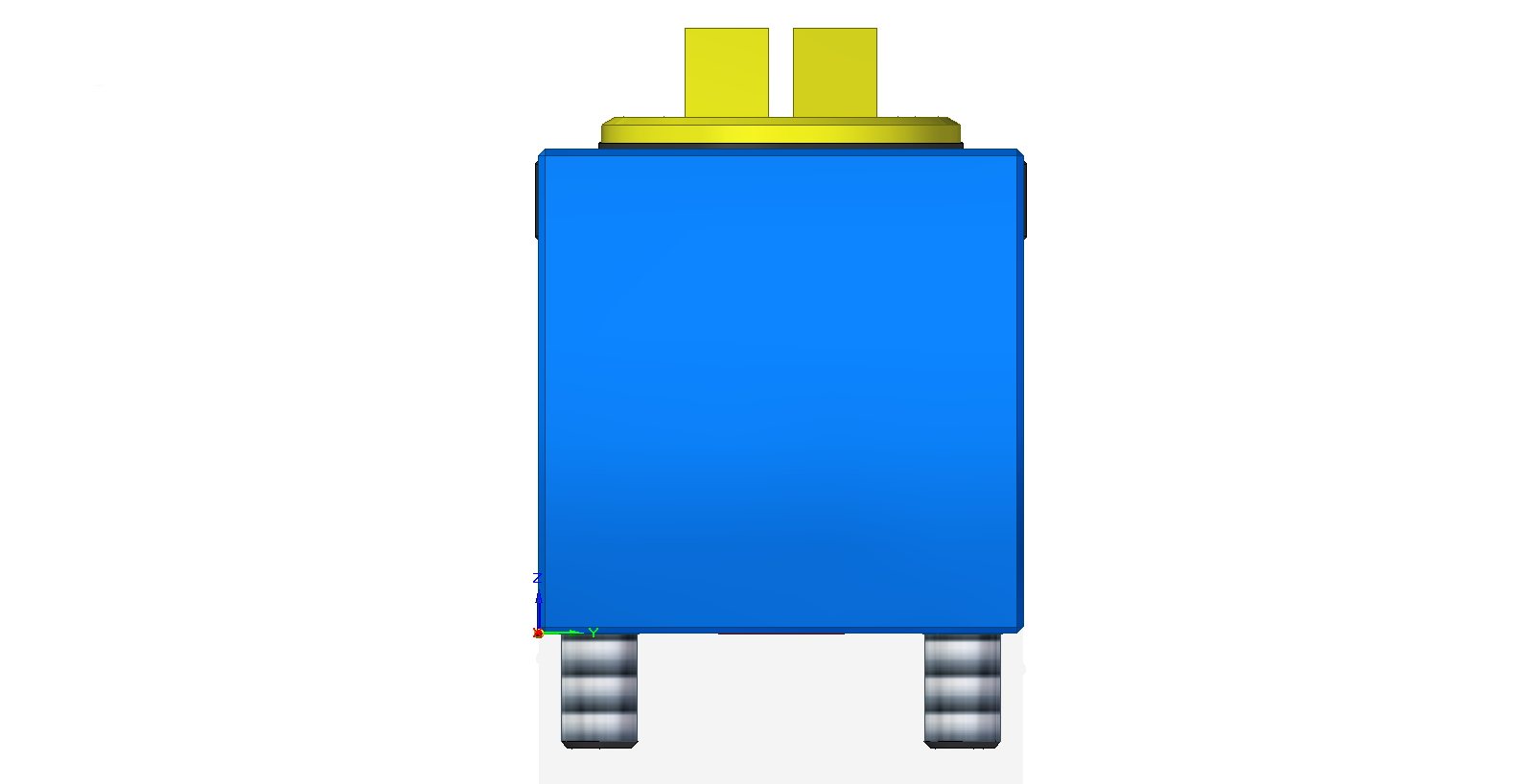

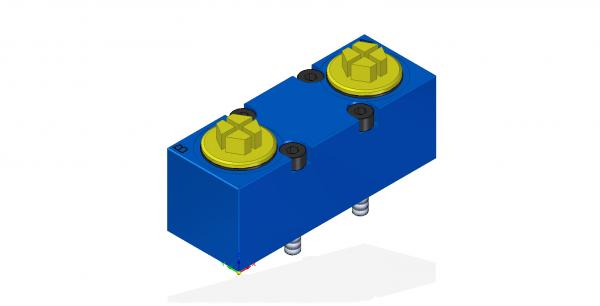

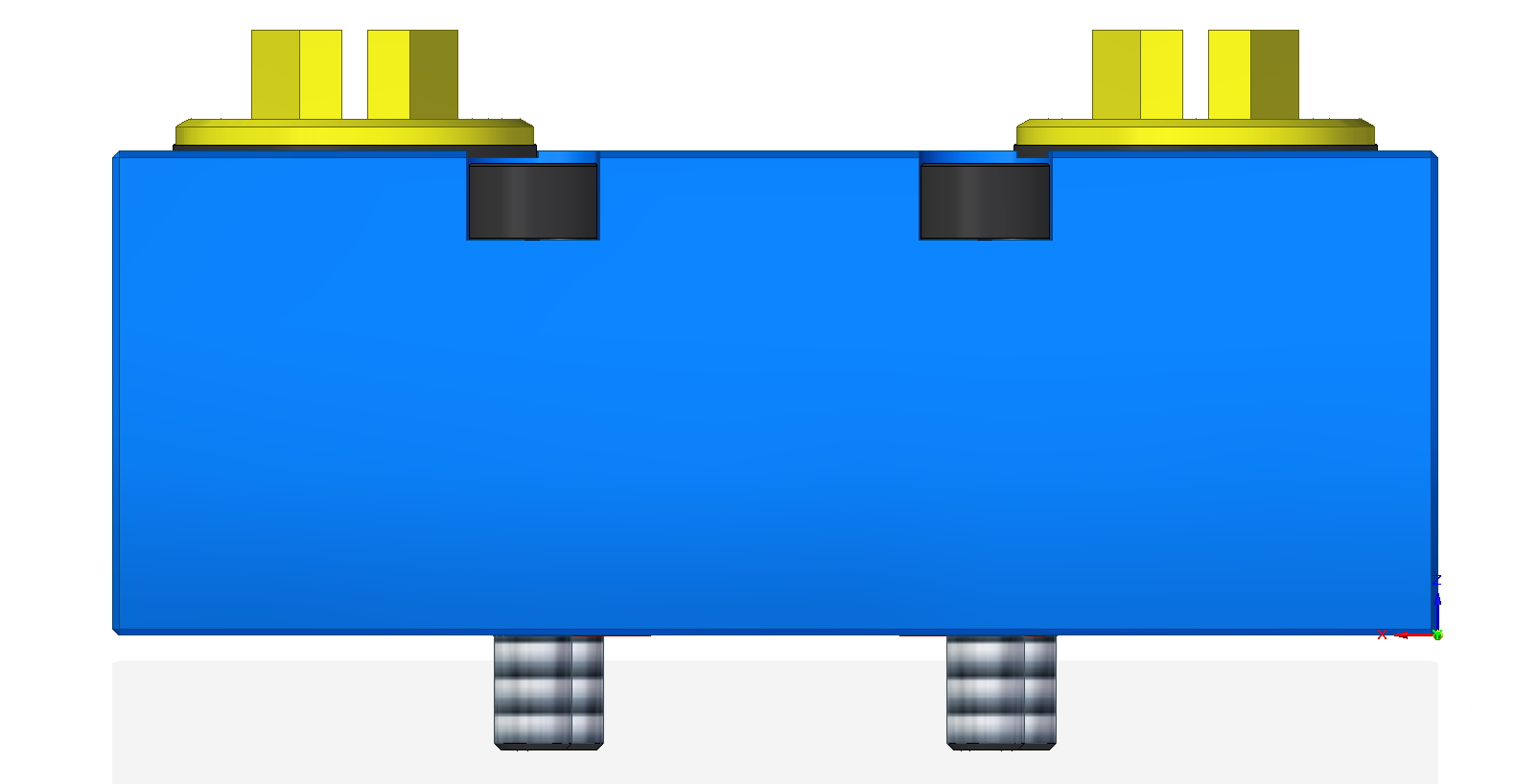

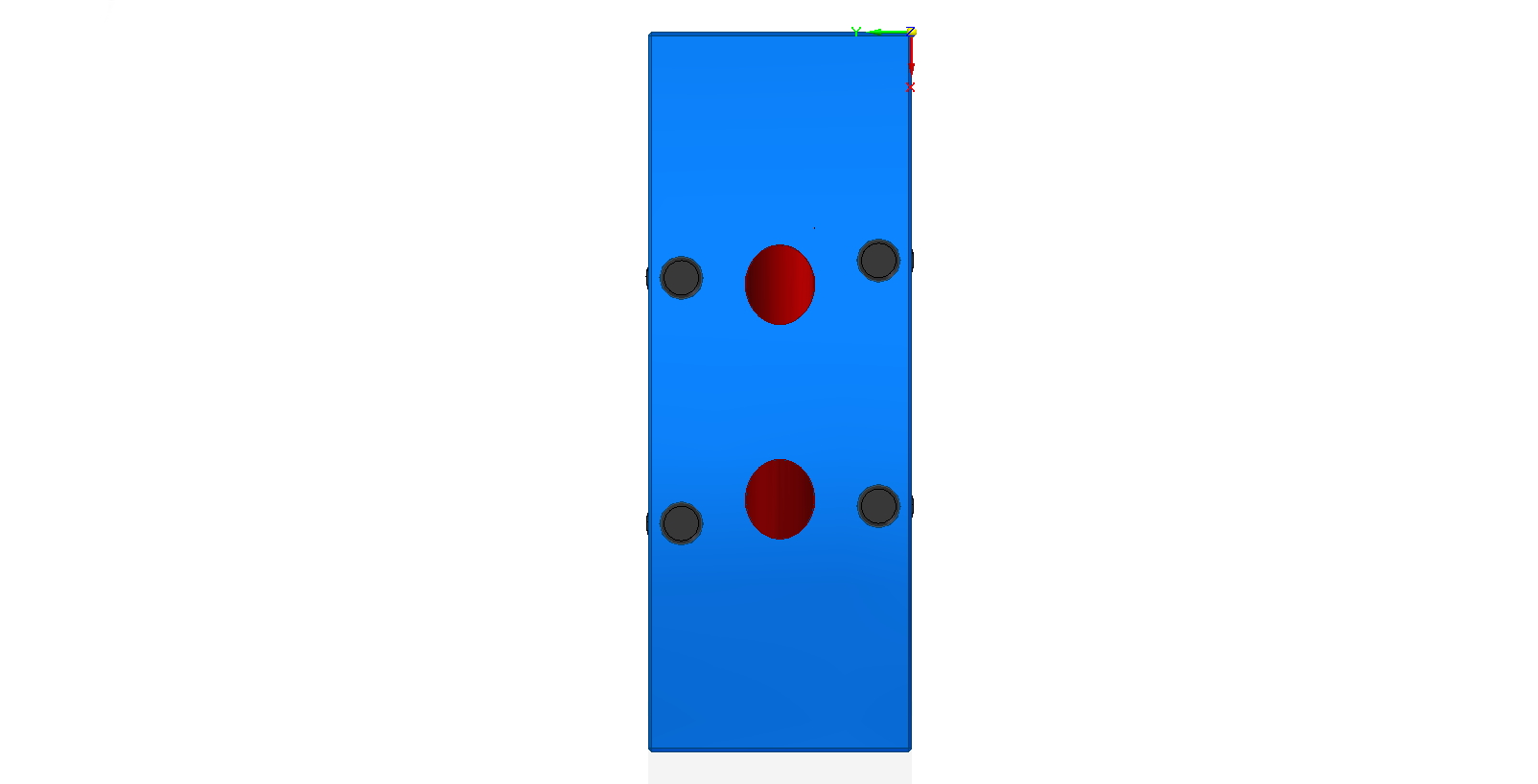

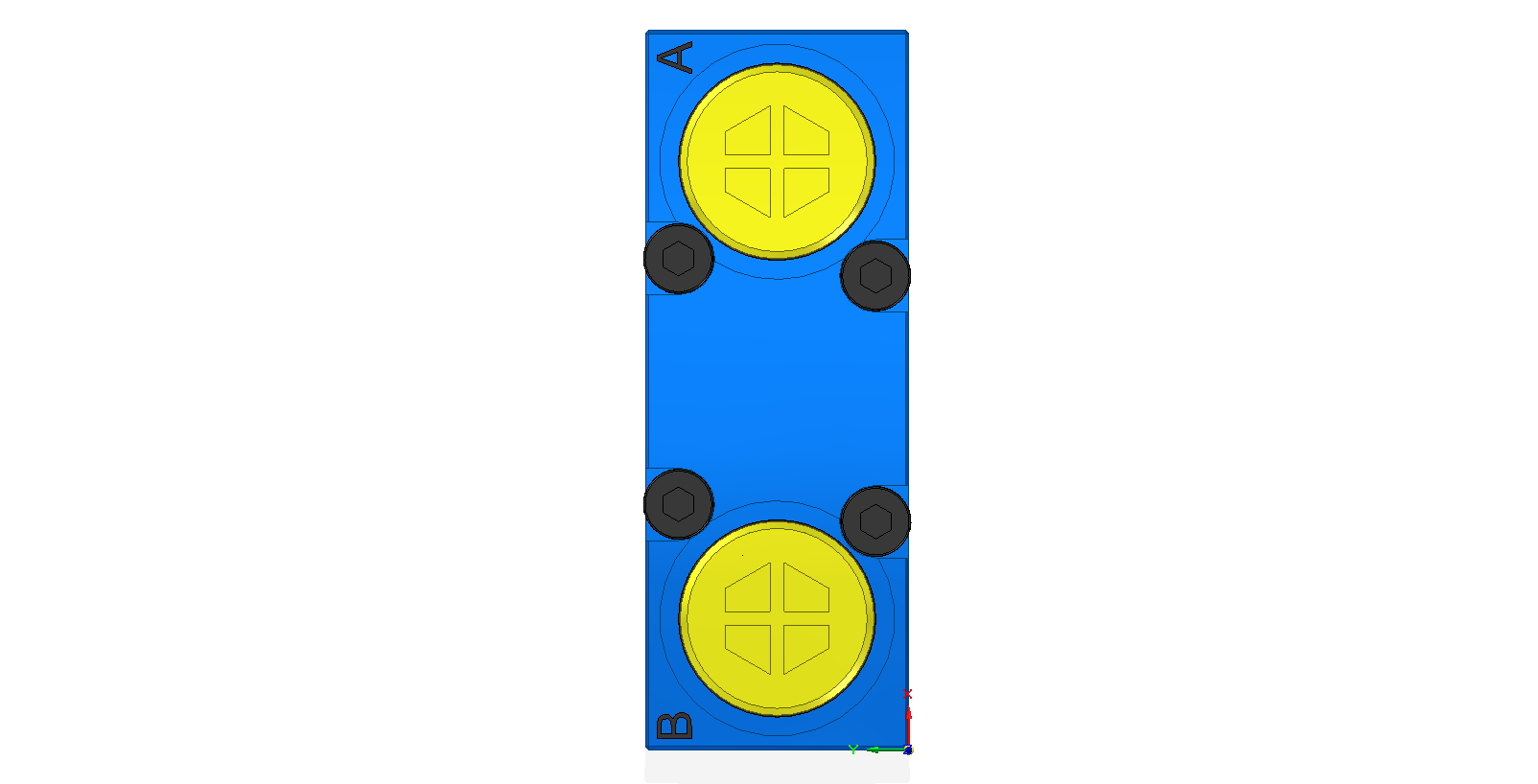

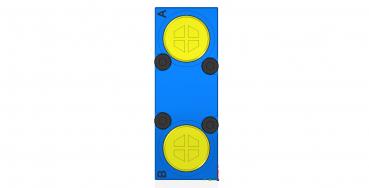

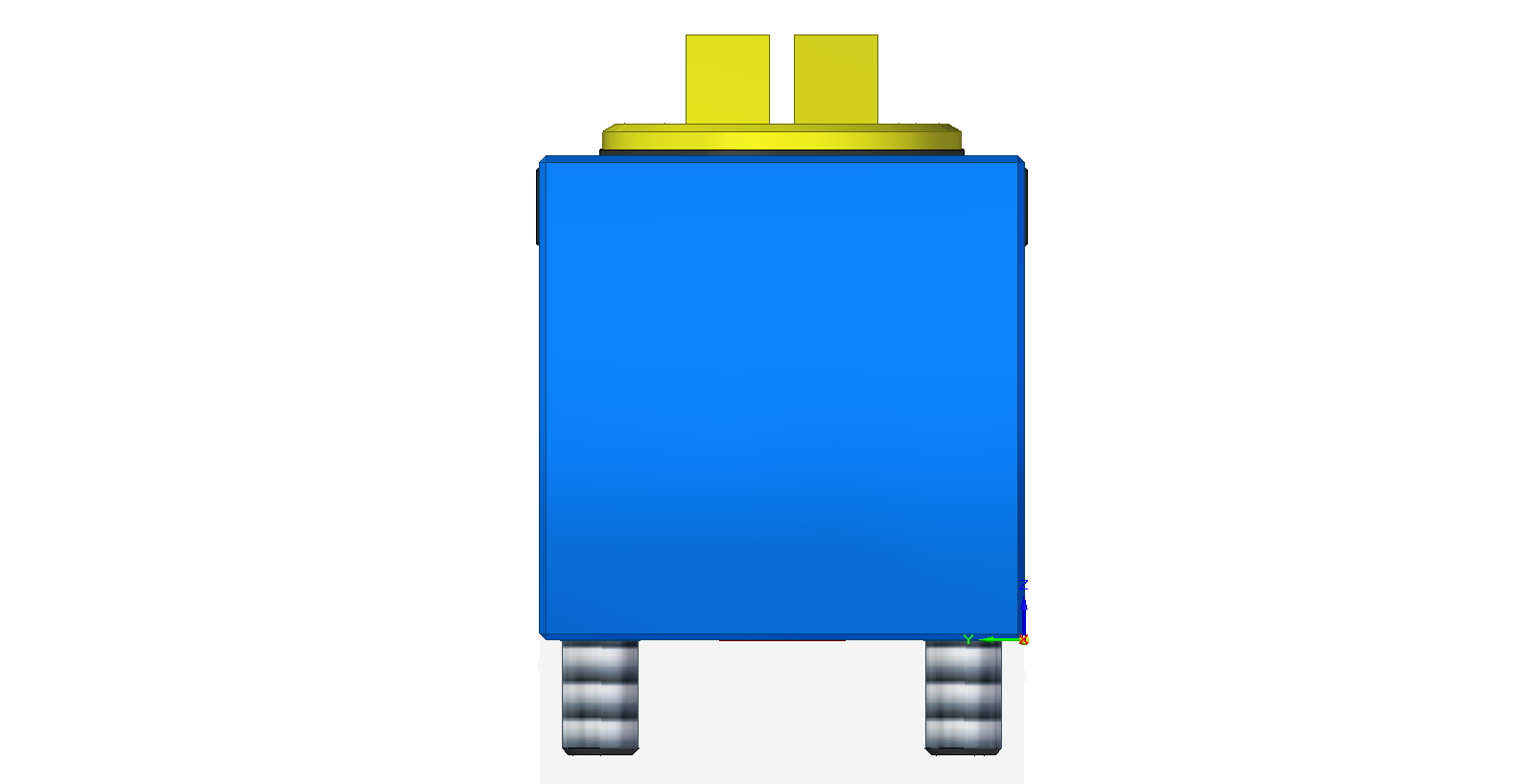

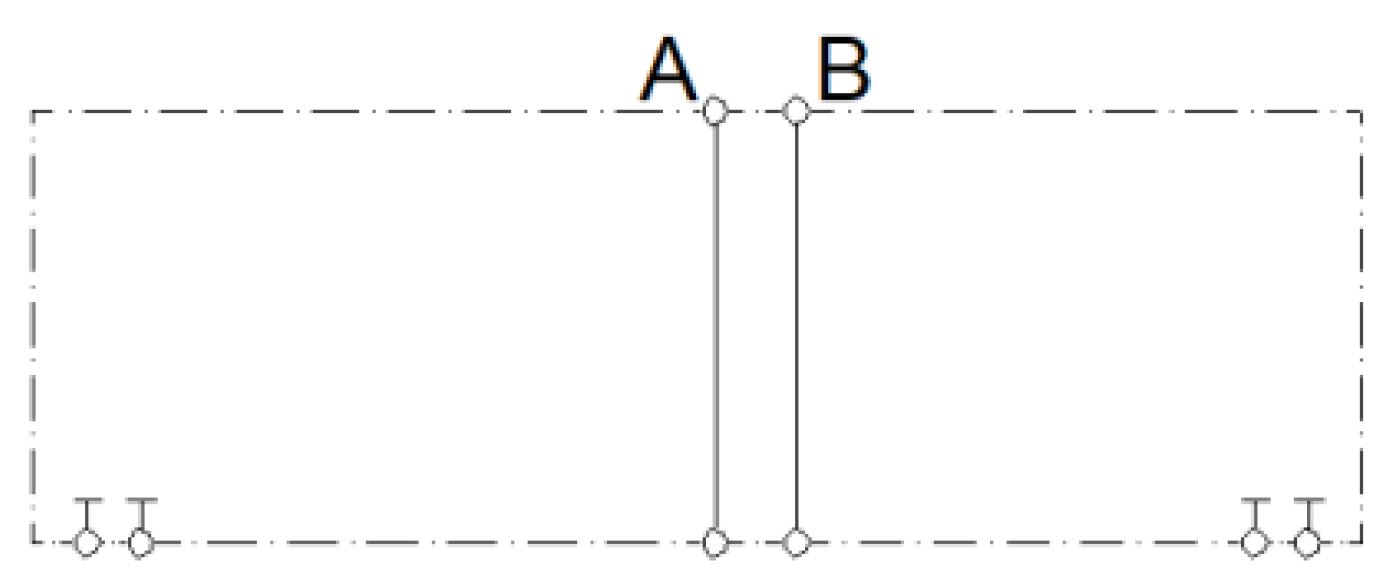

Der Anschlussblock "S" für das APV10 (CON.BLOCK 10 S) hat zwei SAE 10" ORB Anschlüsse für A und B. Er enthält keine weiteren primären oder sekundären Sicherheitsfunktionen.
Der Anschlussblock hat keine Beschichtung.
Neben der SAE-Gewindeausführung ist der Anschlussblock auch als BSP-Version verfügbar.
Konfigurationsschlüssel
Nachfolgend ist die Konfigurationsmatrix für die Anschlussblöcke dargestellt.
