Allgemeine Beschreibung

Flexibel, modular, perfekt im Design, professionell in der Abwicklung!
Was immer Sie bewegen, beben oder transportieren wollen. Mit den kompakten Hydroaggregaten der HF-Serie von Hansa-Flex ist jede Aufgabenstellung optimal lösbar. Die HF-Serie zeichnet sich durch die flexible Modularität und Varianz aus. Sowohl der Antriebsmotor als auch das Fördervolumen, die Tankgröße und die Hydraulikfunktionen lassen sich flexibel konfigurieren.
Das Herzstück des Standardkompaktaggregates der HF-Serie bildet der nur ca. 1kg schwere Mitteladapter aus Aluminium, mit dem unterschiedliche hydraulische Schaltungsaufgaben erfüllt werden können oder an den kundenspezifische Blöcke mit individuellen Schaltungen angeflanscht werden können. Neben einer einfachen Hub- Senk-Funktion stehen zhalreiche weitere Funktionen zur Verfügung. Sowohl Gleich- als auch Drehstrom und Wechselstrommotoren können konfiguriert werden und sind an den Mitteladapter angeflanscht um eine Zahnradpumpe der Baugröße 1 mit vielfältigen Verdrängungsvolumina anzutreiben. Es stehen Kunststoff- oder Stahltanks zur Verfügung und als Einbaulage kann sowohl horrizontale als auch vertikale Einbaulage vorgesehen werden. Die Aggregate sind für stationäre Anwendungen (z.B. Schwerenhubtische),  ebenso geeignet wie für Mobilapplikationen (Kippanhänger, Anbaugeräte Wintergeräte, Hubwagen, Gabelstapler...).
Sie wählen die benötigte Konfiguration aus und Hansa-Flex liefert das Aggregat anschlussfertig, komplett montiert, eingestellt und geprüft.

Funktion

Mit der HF-Kompaktaggregateserie lassen sich einfache Hub-Senkschaltungen realisieren. Der Hydraulikschaltplan mit den konfigurierbaren Optionen (siehe auch Konfigurationsschlüssel unten) ist nachfolgend dargestellt.


Konfigurierbar sind der Tank, die Pumpengröße, der Motortyp, der Einstelldruck des DBVs, das Wegeventil und das Stromregelventil.

Details

Das HF-Kompaktaggregat HFC1DC024P0210AF0036H008W100 ist ein Aggregat mit 2,1 kW 24 Volt DC-Motor, 1,2 ccm/U Verdrängervolumen, einem maximalen Volumenstrom von 3,6 l/min und 250 bar Maximaldruck. Das Aggregat verfügt über einen 8 Liter Kunststofftank, rechteckig, in horrizontaler Einbaulage, Montagefuß, ohne weitere Ventilfunktionen (Stromregelventil oder 2/2-Wege-Sitzventil); der DBV-Einstelldruck beträgt 100 bar.

Konfigurationsschlüssel

Nachfolgend ist der Konfigurationsschlüssel der KH-Aggregateserie dargestellt.



Jede Codestelle steht alleine oder im Verbund mit anderen Stellen für eine bestimmte Merkmalsausprägung.

Maße und Dimensionen

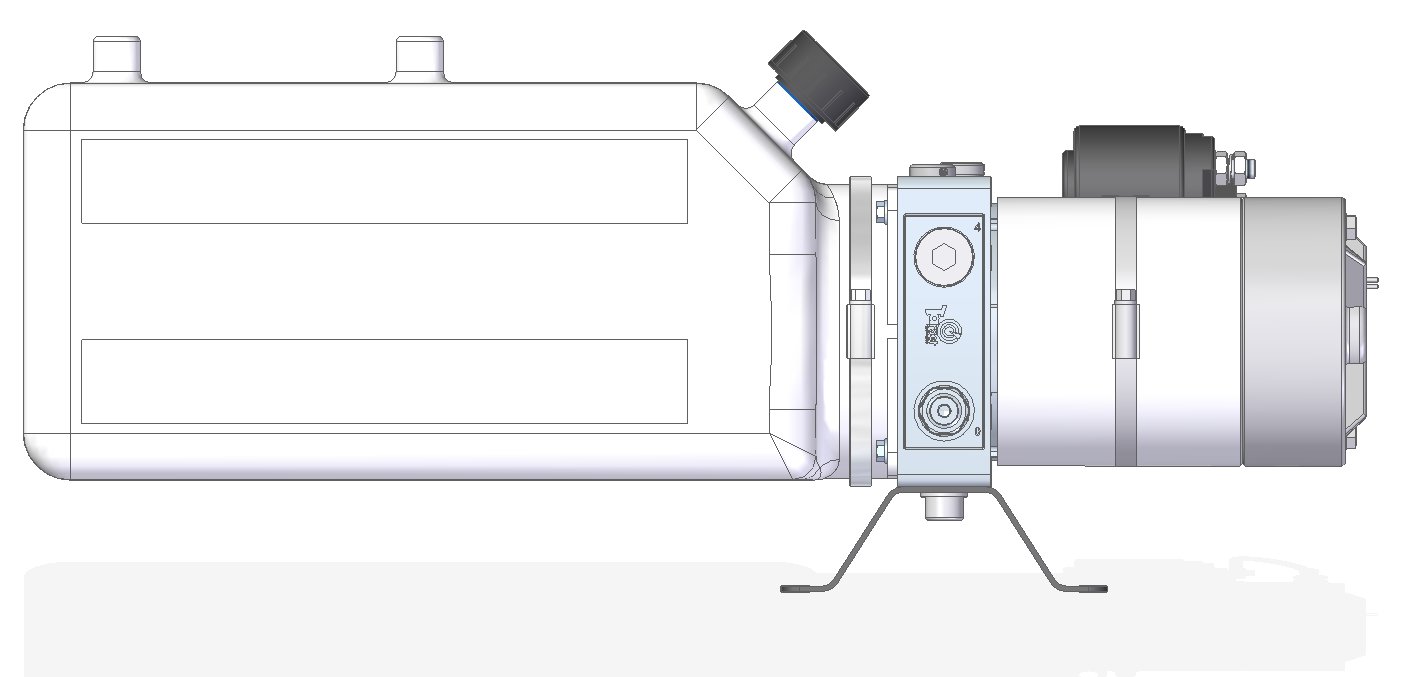

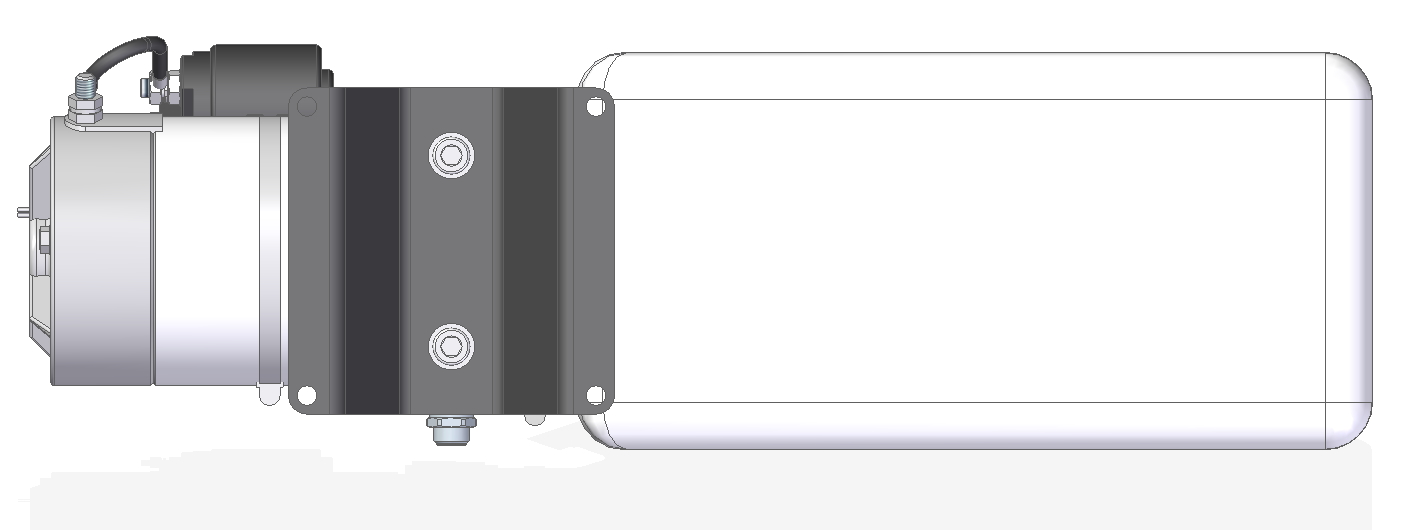

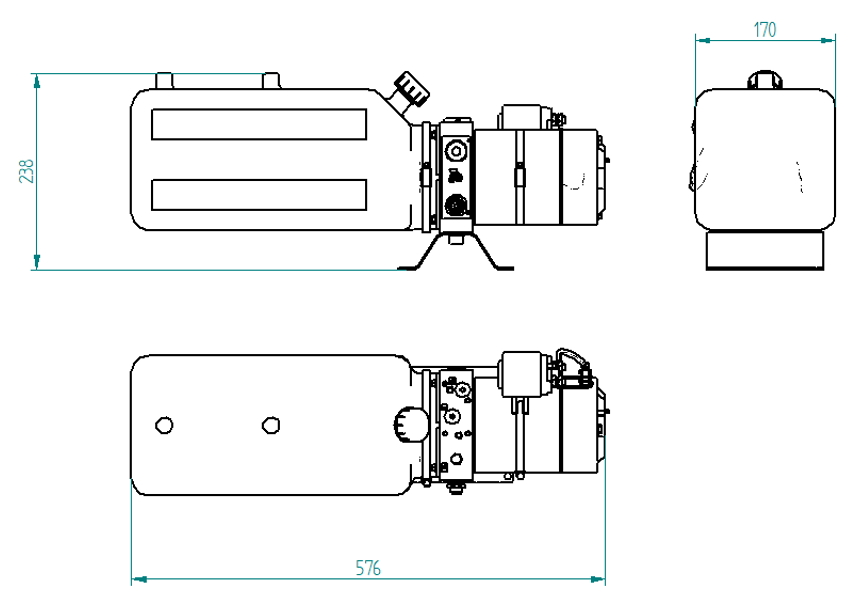

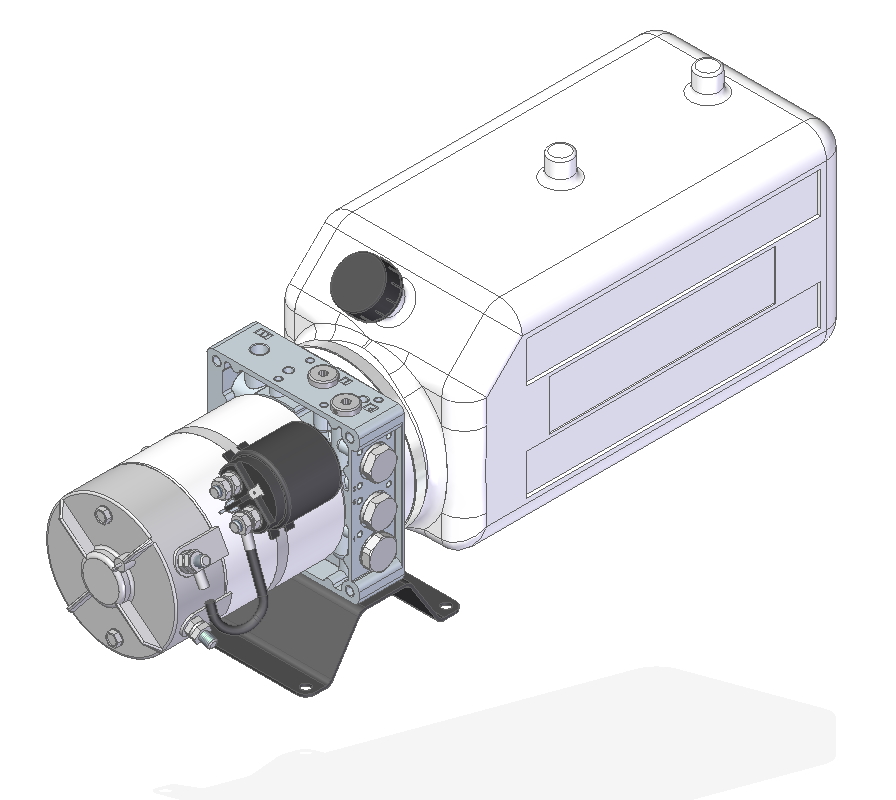

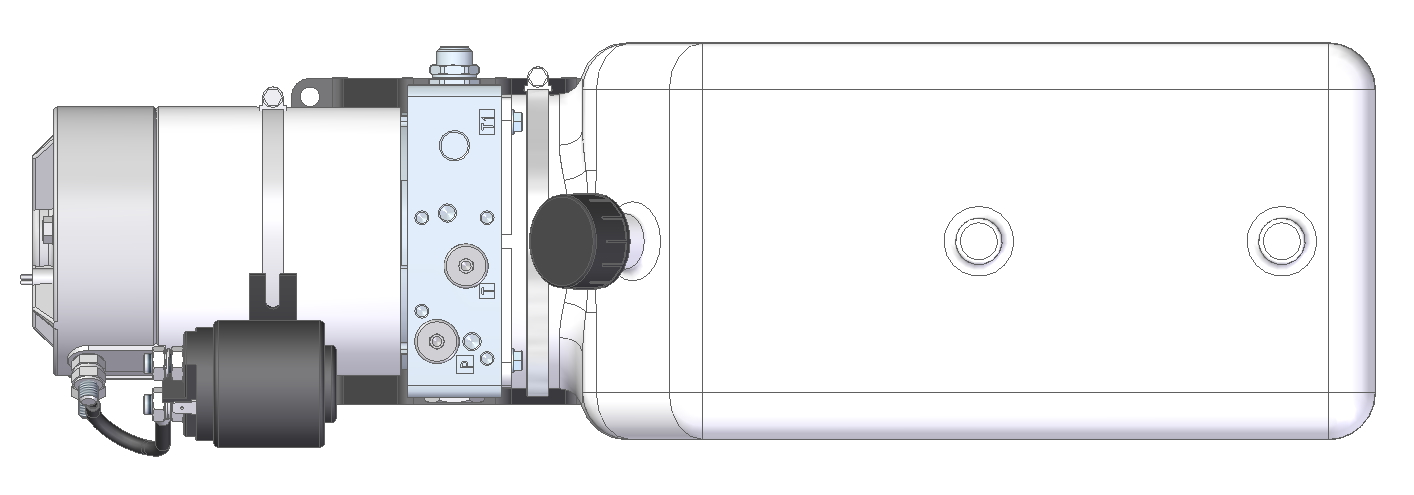

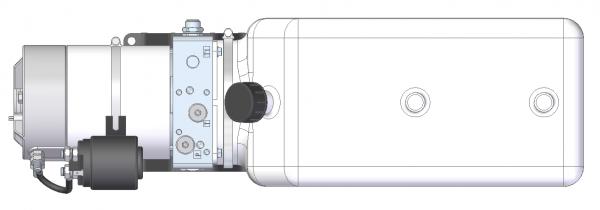

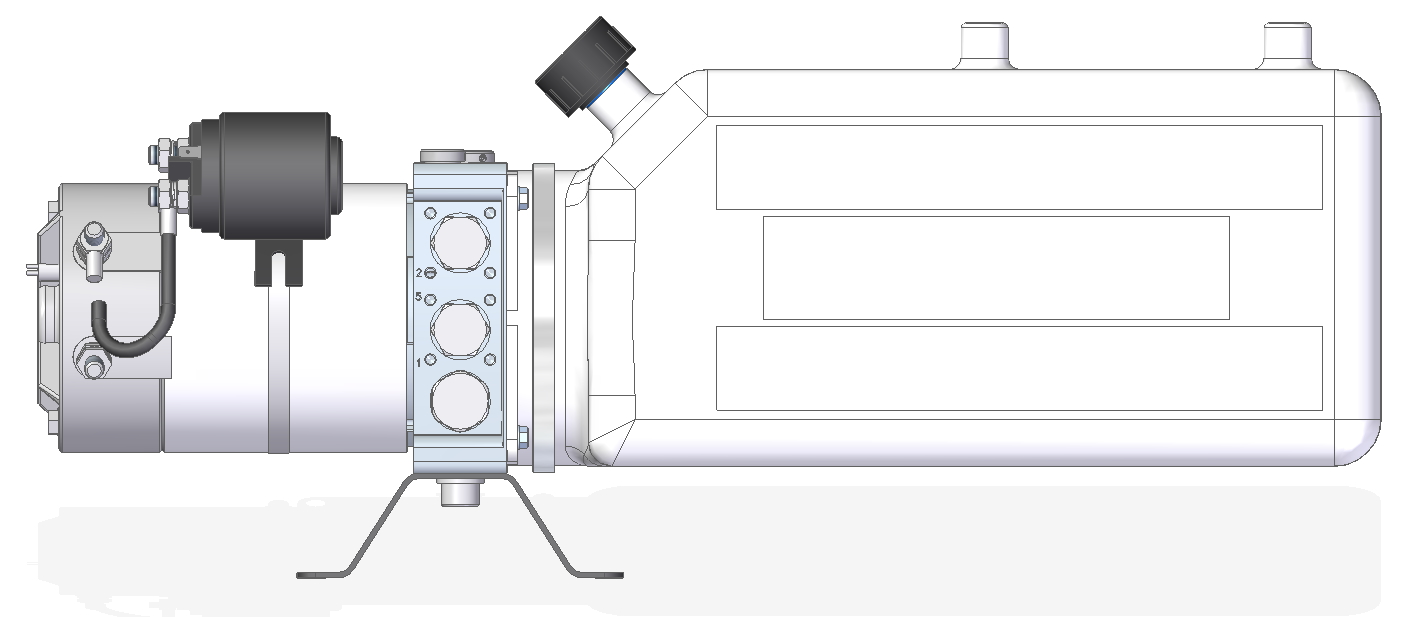

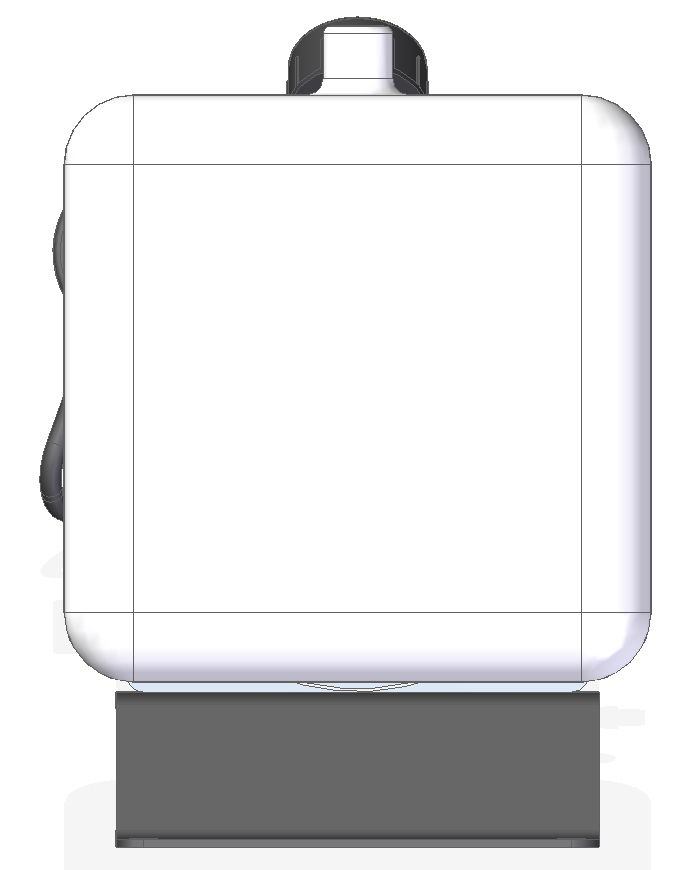

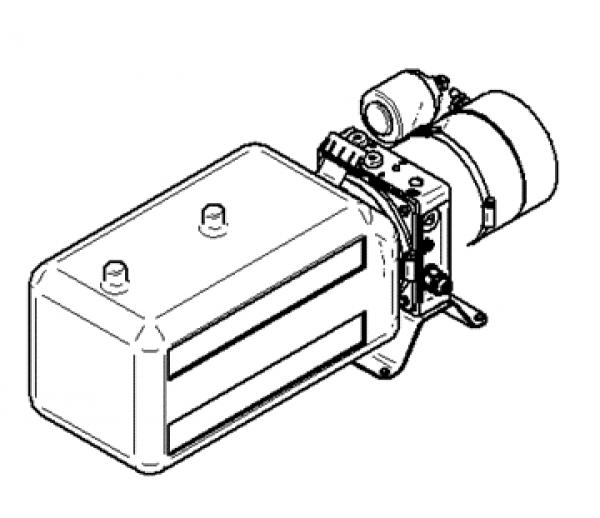

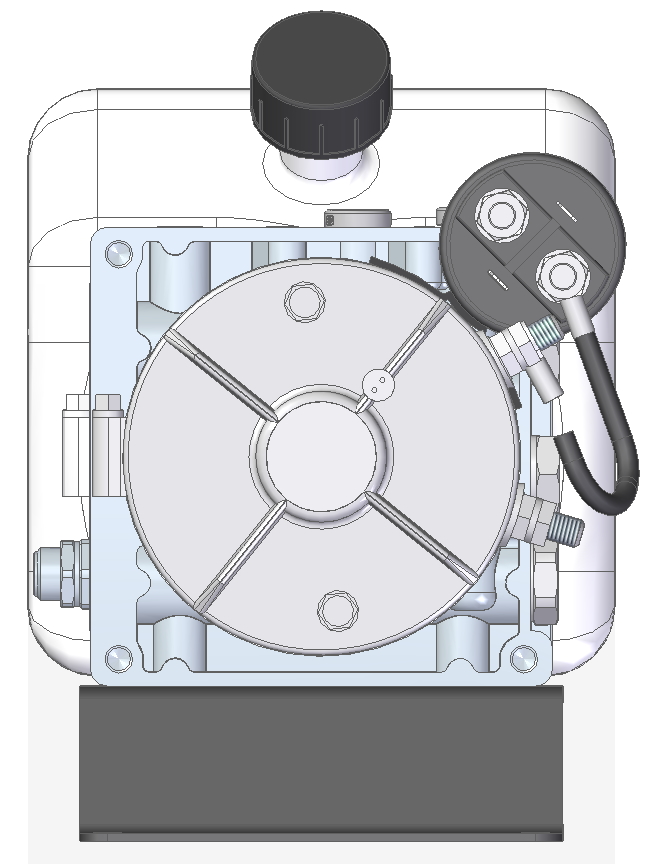

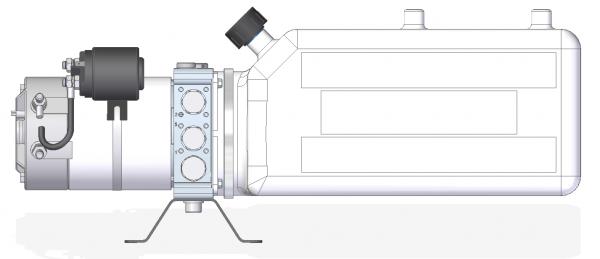

Nachfolgend sind die Maße für das Aggregate gezeigt.
