Allgemeine Beschreibung

Flexibel, modular, perfekt im Design, professionell in der Abwicklung und "Made in GERMANY"!
Was immer Sie bewegen, heben oder transportieren wollen. Mit den kompakten Hydroaggregaten der FLUIDPARTS Compact Serie (FPC) von FLUITRONICS ist jede Aufgabenstellung optimal lösbar. Die FPC-Serie zeichnet sich durch die flexible Modularität und Varianz aus. Sowohl der Antriebsmotor als auch das Fördervolumen, die Tankgröße und die Hydraulikfunktionen lassen sich flexibel konfigurieren.
Das Herzstück des Standardkompaktaggregates der FPC-Serie bildet der nur ca. 1kg schwere Mitteladapter aus Aluminium, mit dem unterschiedliche hydraulische Schaltungsaufgaben erfüllt werden können oder an den kundenspezifische Blöcke mit individuellen Schaltungen angeflanscht werden können. Neben einer einfachen Hub- Senk-Funktion (Typ B) stehen zahlreiche weitere Funktionen zur Verfügung. Sowohl Gleich- als auch Drehstrom und Wechselstrommotoren können konfiguriert werden und sind an den Mitteladapter angeflanscht um eine Zahnradpumpe mit vielfältigen Verdrängungsvolumina anzutreiben. Es stehen Kunststoff- oder Stahltanks zur Verfügung und als Einbaulage kann sowohl horrizontale als auch vertikale Einbaulage vorgesehen werden. Die Aggregate sind für stationäre Anwendungen insbesondere im Aussetzbetrieb (z.B. Schwerenhubtische),  ebenso geeignet wie für Mobilapplikationen (Kippanhänger, Anbaugeräte Wintergeräte, Hubwagen, Gabelstapler...).
Sie wählen die benötigte Konfiguration aus wir liefern das Aggregat anschlussfertig, komplett montiert, eingestellt und geprüft.
Eine große Bandbreite an Zubehörteilen, z.B. Fernbedienungen oder Zusatzblöcke, sind verfügbar.
MAKE THE RIGHT MOVE!

Funktion

Mit der FPC-Kompaktaggregateserie mit Mitteladapter Typ F lassen sich z.B. Differenzialzylinder ansteuern. Der Hydraulikschaltplan in der Ausführung Typ F (siehe auch Konfigurationsschlüssel unten) ist nachfolgend dargestellt.




Konfigurierbar sind der Tank, die Pumpengröße, der Motortyp, der Einstelldruck des DBVs, das Wegeventil und das Stromregelventil.

Details

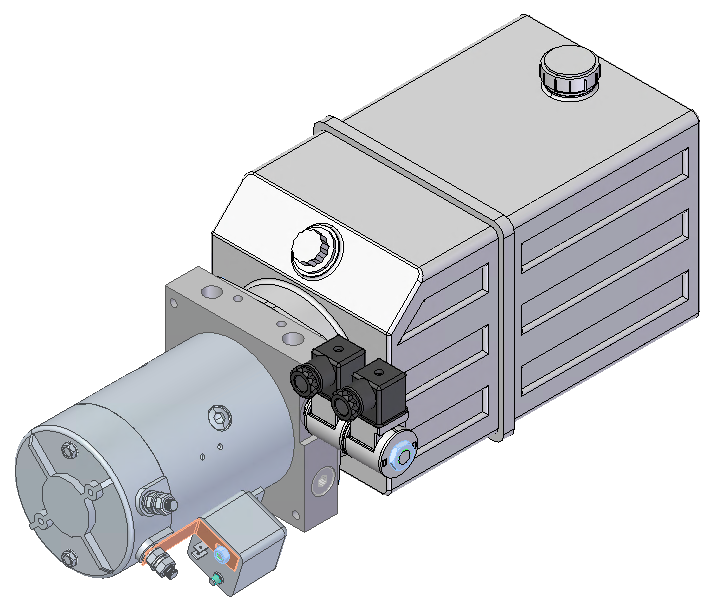

Das Kompaktaggregat FPC-N160F21H08NAO000AA180-C01 ist ein Aggregat mit 1,6 kW 12 Volt DC-Motor, 2,1 ccm/U Verdrängervolumen, einem maximalen Volumenstrom von 10 l/min (lastfrei) und 210 bar Maximaldruck. Das Aggregat verfügt über einen 8 Liter Kunststofftank, rechteckig, in horrizontaler Einbaulage, ohne Montagefuß, mit einem 4/3-Wege Sitzventil in Hydraulikschaltung Typ F (Stromregelventil ist nicht vorhanden); der DBV-Einstelldruck beträgt 180 bar.Das Aggregat verfügt über eine Kabelvorbereitung zum Anschluss z.B. einer Kabelfernbedienung, die Fernbedienung muss aber separat bestellt werden.

Konfigurationsschlüssel

Nachfolgend ist der Konfigurationsschlüssel der FPC-Aggregateserie dargestellt.



Jede Codestelle steht alleine oder im Verbund mit anderen Stellen für eine bestimmte Merkmalsausprägung.

Maße und Dimensionen

Nachfolgend sind die Maße für das Aggregate gezeigt.
