Allgemeine Beschreibung

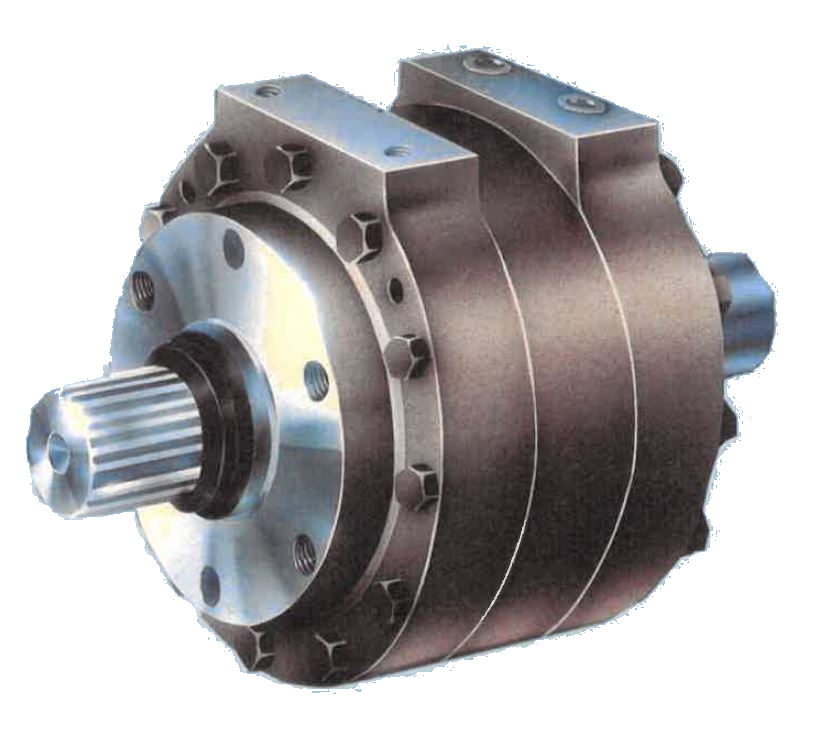

Hydraulik-Schwenkmotor in Drehflügel-Bauart mit einem Flügel für 280° oder zwei Flügel für 100° Schwenkwinkel, Gehäuse für Flansch- oder Fußmontage mit einem oder zwei Wellenenden.

Die Schwenkmotoren der Baureihe SS besitzen eine durchgehende Vollwelle. Bei der Standardausführung ist das eine Wellenende zylindrisch, das andere mit einem Vielkeilprofil versehen. Andere Ausführungen der Wellenenden sind lieferbar und werden im Bestellschlüssel erläutert. Die Baureihe SS umfasst 8 Größen für Drehmomente von max. 366 Nm bis max. 84000 Nm. Der Arbeitsdruck beträgt 210 bar. Schwenkwinkel 100°oder 280° sind konfigurierbar. Kupplungsflansche oder Buchsen mit Vielkeilprofil sind für alle Größen lieferbar.

Funktion und Merkmale

Dichtungen
Entscheidend für eine lange Lebensdauer bei gleichbleibend gutem Wirkungsgrad sind die Dichtungen der Schwenkmotoren. Schwenkfülgel, Trennsegmente und Wellenzapfen werden durch glasfaserverstärkte Teflon-Gleitdichtungen abgedichtet, die mit Perbunan- oder Vitondichtungen hinterlegt sind und dadurch die notwendige Vorspannung erhalten.
Teflondichtungen sind für die meisten Flüssigkeiten und Gase zulässig und können in einem Temperaturbereich von -40°C bis +135°C eingesetzt werden. Ihr Reibungskoeffizient ist kleiner als 0,1. Die Eigenschaft des glasfaserverstärkten Teflons Metalloberflächen zu polieren führt zu einer Verfeinerung der Oberfläche und erhöht so die Lebensdauer. Alle Module besitzen externe Staubdichtungen, die das Eindringen von Fremdteilen und Schmutz in das Wellenlager und die Wellendichtung verhindern und dadurch einen störungsfreien Betrieb gewährleisten.

Winkelgeschwindigkeit
Die maximale Winkelgeschwindigkeit ist praktisch nur begrenzt durch die mögliche Zufuhr des Ölstroms. Für hohe Winkelgeschwindigkeiten empfehlen wir Schwenkmotoren mit Flanschplattenanschluss oder mit doppelten Rohrleitungsanschlüssen zu verwenden. Bei hohen Winkelgeschwindigkeiten und kleinen Schwenkwinkeln ist dafür zu sorgen, dass ein Ölaustausch stattfindet, damit keine übermäßige örtliche Erwärmung innerhalb des Schwenkmotors auftreten kann.

Schwenkwinkelbegrenzung
Die internen Anschläge dürfen nicht zur Schwenkwinkelbegrenzung benutzt werden. Bitte sehen Sie externe Anschläge vor und sorgen Sie für eine "weiche" Abbremsung größerer Massen vor Erreichen der Endlage.

Betriebsmedien
Es können alle handelsüblichen Hydraulikflüssigkeiten auf Mineralölbasis verwendet werden. Bei anderen Medien bitte rückfragen (Bitte Dichtungsauswahl beachten).

Interne Leckage
Schwenkmotoren sind nicht frei von internem Lecköl. Nachfolgendes Diagramm zeigt die maximalen Werte in Abhängigkeit des Differenzdruckes bei neuen Antrieben. Nach kurzer Einlaufzeit verringern sich die Leckagewerte aufgrund der polierenden Wirkung der glasfaserverstärkten Teflondichtungen um mehr als 50%.

Wirkungsgrad
Der beste Wirkungsgrad der Schwenkmotoren wird ab 80% des Betriebsdrucks erreicht. Er beträgt beim 1-flügeligen Antrieb 90%. bei allen 2-flügeligen 95%. Die in dieser Übersicht aufgeführten Drehmomente basieren auf diesen Werten. Ist der Betriebsdruck niedriger als 90% des maximalen Arbeitsdrucks, so muss mit vermindertem Wirkungsgrad gerechnet werden.

Filterung
Schwenkmotorn sind weitgehend schmutzunempfindlich. Im Hinblick auf eine längere Lebensdauer und störungsfreien Betrieb sämtlicher Hydraulikkomponenten empfehlen wir jedoch dafür Sorge zu tragen, dass die Hydraulikflüssigkeit mindestens die Reinheitsklasse 19/16 gemäß ISO 4406 aufweist.

Kontrolle
Jeder Schwenkmotor wird nach der Montage geprüft und mit dem 1,5 fachen des max. Arbeitsdruckes abgedrückt. Anlaufdruck und interen Leckage werden gemessen und entsprechen den angegebenen Werten

Besondere Eigenschaften

• Kompakte, robuste Bauweise
• max. Arbeitsdruck 210 bar
• Hohe Leistungsdichte
• Drehflügel und Welle aus einem Stück geschmiedet
• Spielfreie Übertragung des Drehmomentes
• Minimale Reinbungswiderstände durch spezielle Teflon-Gleitdichtungen

Details

Der Schwenkmotor ist ein Ausführung in Gusseisen, Größe 130 mit Vollwelle. Der Motor verfügt über zwei Wellenenden, beide Sonderausführungen, jeweils mit Sonderausführungen der  Aufnahmebohrungen in den Wellenenden.Der maximale Schwenkwinkel liegt bei 100°. Befestigungsart des Schwenkmotors ist eine Sonderausführung, Anschlussports sind als Fläche für Ventilplattenanbau ausgeführt. Der Motor ist in Perbunandichtungen ausgeführt. Der maximale Drehmoment beträgt 83733 Nm beim maximal zulässigen Druck von 210 bar.

Konfigurationsschlüssel

Nachfolgend ist der Konfigurationsschlüssel der Micromatic Schwenkmotoren dargestellt.
