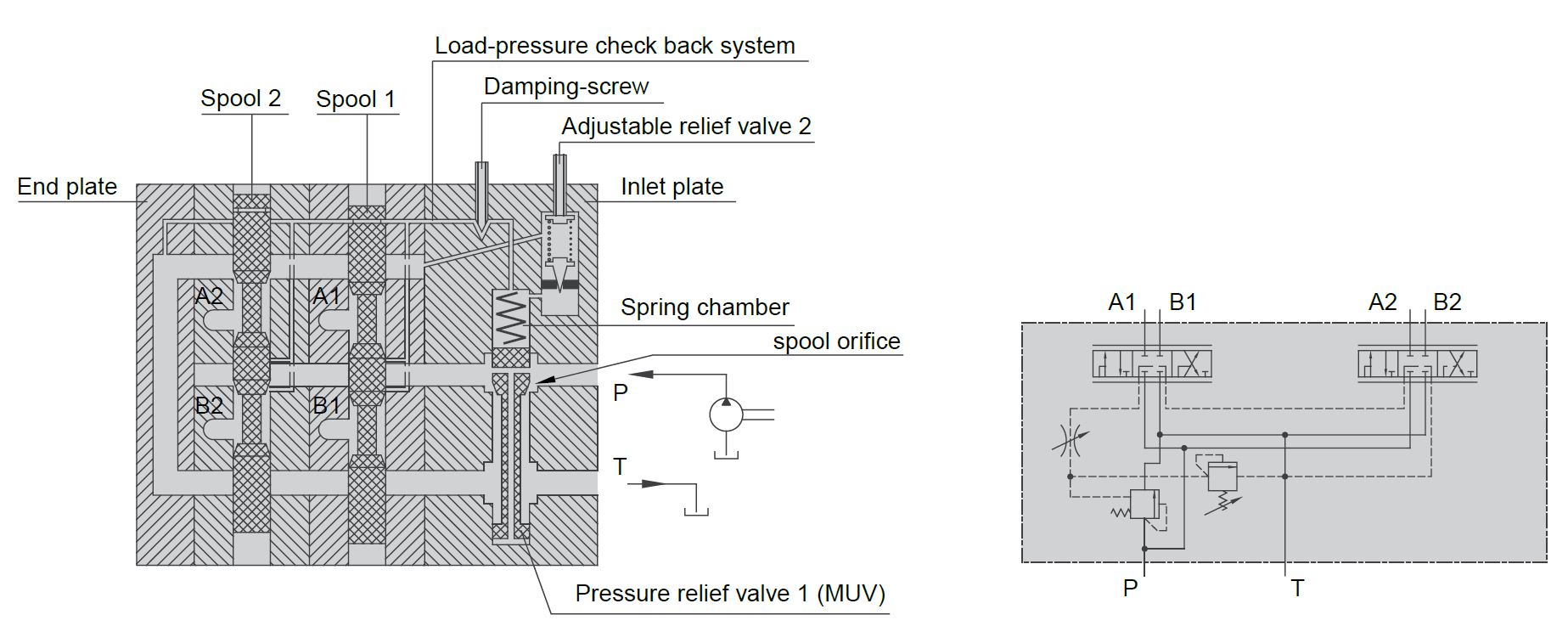

Beim MUV-12-ASVS handelt es sich um ein proportionales 4/3-Wegeventil. Es wird in der Regel als Teil einer Gesamtkonfiguration benötigt (siehe auch Beispielkonfiguration). Nachfolgend ist die Funktionsweise des 3-Wege Bypass-Durchflussregelventils mit MUV beschrieben.
Dieser Typ wird in Kombination Konstantpumpen verwendet. Das MUV hat drei Funktionen:
1. Energieeinsparung
Wenn sich der Richtungsschieber (1) in der neutralen Position befinden und die Pumpe läuft, dann öffnet das Druckbegrenzungsventil 1 (MUV) bei niedrigem Druck (je nach Feder 3, 6, 8 oder 12 bar (43, 86,
114 oder 172 psi)). P und T sind verbunden. Nur sehr wenig Leistung (pxqv) wird in Hitze umgewandelt. Die Federkammer ist über das "Lastdruck Check-Back System" mit T (Tank) verbunden.
2. Lastunabhängige Durchflussregelung
(fungiert als 3-Wege-Durchflussregelventil)
Wenn ein Richtungssteuerschieber betätigt wird (Schieber 2, P ist mit B2 verbunden), ist der Lastdruck mit der Federkammer des MUV verbunden. Der linke Teil des “Lastdruck Check-Back Systems" ist durch Schieber 2 geschlossen. Der Lastdruck plus das Federkraftequivalent sind in Balance mit dem Druck an P. Daher bleibt das Δp über dem Richtungsventil konstant (3, 6, 8 oder
12 bar (43, 86, 114 oder 172 psi)). Da qv = k. Δp bleibt der Durchfluss unabhängig vom Lastdruck konstant bei einer gegebenen Öffnung von Port B2. Der Ausgang (Durchfluss) ist proportional zum Eingangssignal (Hub des Schiebers). Der überflüssige Pumpenvolumenstrom kehrt zum Tank zurück.
3. Einstellbarer maximaler Lastdruck
Der maximale Lastdruck kann durch das einstellbare Überdruckventil 2 begrenzt werden.
Allgemeine Beschreibung
Beim MEV-25-ASFFC-500/500/B handelt es sich um ein proportionales 4/3-Wegeventil. Es wird in der Regel als Teil einer Gesamtkonfiguration benötigt (siehe auch Beispielkonfiguration).
Herkömmliche Wegeventile steuern Start, Stopp und Bewegungsrichtungen von Hydraulikmotoren und Zylinder. Die Geschwindigkeit dieser Benutzer hängt jedoch vom Lastdruck ab. Wenn dieser Lastdruck variiert dann ist die Geschwindigkeit kaum steuerbar.
Die AMCA-Proportional-Wegeventile der M-Serie sind druckkompensiert und erreichen eine ideale Regelung von Kraft, Geschwindigkeit, Beschleunigung und Verzögerung, unabhängig von der Last und erhöhten Anforderungen.
Was sind die Vorteile der AMCA Proportional-Wegeventile?
Die Form der AMCA-Proportional-Steuerventilspule unterscheidet sich von der herkömmlichen. Das Ergebnis ist eine progressive Flusskurve. Um den maximalen Hub der Spule optimal zu nutzen, wird die
Die Strömungswinkel des A- und / oder B-Anschlusses können für die verschiedenen Strömungen definiert werden. Für einen konstanten Durchfluss bleibt der Druckabfall über der Schieberöffnung unabhängig vom Lastdruck konstant.
Beispielkonfiguration
Nachfolgend ist eine komplette Beispielkonfiguration bestehend aus einem MEV, den Unterplatten und dem Druckbegrenzungsventil zu sehen. Die Details zur Konfiguration des MEV sind dem unten dargestellten Konfigurationsschlüssel zu entnehmen.
Funktion
Die Funktionsweise des Proportional-Wegeventils mit elektrisch gesteuerter Pilotstufe (MEV) ist nachfolgend erklärt. Wenn der Magnet a betätigt wird, drückt er den Steuerschieber (Regelkolben) in Richtung Magnet b und öffnet den Schieberquerschnitt 1. Dieses gibt Steuerdruck auf die Federkammer 1 frei (Geschwindigkeit gesteuert durch die einstellbare Drossel 5) sowie durch die Bohrung 3 bis zum Ende des Schiebers gegenüber dem Magneten a. Die Ausgleichskraft auf den Steuerschieber ist die Kraft des Magneten, die proportional zum elektrischen Eingangssignal ist. Die Ausgleichskraft entspricht dem Steuerdruck im Magneten b und auch in der Federkammer 1.Dieser Druck drückt den Hauptschieber gegen die Feder in der Federkammer 2 und nimmt somit eine Position proportional zum elektrischen Eingangssignal ein. Mit den Schrauben an den Federkammern kann der maximale Durchfluss begrenzt werden, in dem die Schrauben eingedreht werden und somit den Hauptschieber in seinem Hub begrenzen.
Das vereinfachte hydraulische Schaltbild ist nachfolgend gezeigt.
Details
Bei diesem Ventil handelt es sich um ein proportionales 4/3-Wegeventil in Subplate Ausführung der Nenngröße 25; Der maximale Betriebsdruck liegt bei 350 bar, der maximale Volumenstrom liegt bei 500 l/min, der Ansteuermagnet ist eine Ausführung in 24 VDC und IP65 mit (Pin-)Nothandbetätigung mit zusätzlicher manuellen Bedienung (5370A100021).
Schiebertyp ist ein C-Schieber.
Konfigurationsschlüssel
Nachfolgend ist der allgemeine Konfigurationsschlüssel der MEV-Serie dargestellt.
