Allgemeine Beschreibung
Die APV-Steuerventil-Serie ist ein hoch modulares Ventil-Baukastenprinzip in Sektionsbauweise, verfügbar in den Größen APV10, APV16, APV22 und APV32 bzw. Volumenströmen zwischen 80 l/min und 1000 l/min.
Für die Baugröße APV10 sind verschiedene Ansteuerarten verfügbar, u.a. ein CANbus Controller. Um den Neueinstieg in die CANbus Technologie in Kombination mit APV-Mobilventilen einfach und schnell zu gestalten wurde ein Demo-Kit aufgelegt. Das Kit besteht aus einer Einzelsektion mit ein und Ausgangsplatte sowie Anschlussplatte, einem CANbus Controller zur Ventilansteuerung inkl. passender Adapterplatte, einer Kompakt-Mobilsteuerung, einem Joystick, dem passenden Kabelsatz und eine Inbetriebnahmeanleitung. Die Kompaktsteuerung ist bereits mit einer Demosoftware vorinstalliert, einer schnellen Inbetriebnahme steht somit nichts im Weg.
Beispielkonfiguration
Nachfolgend die APV10 Demo-Kit-Konfiguration bestehend aus einer zentralen Schiebersektion mit Anschlussblock, Ein- und Ausgangsplatte sowie dem CANbus-Controller mit Adapterplatte dargestellt.
Die Ventilkonfiguration besteht aus
- Einer APV10 Einzelsektion mit CANbus-Controller, C-Schieber und einfacher Anschlussplatte (Konfigurationscode AP10KF-SSEJAM C-50/50-BYF)
- Einer APV10 Eingangsplatte (Konfigurationscode AP10KUJ420B)
- Einer AOV10 Endplatte (Konfigurationscode AP10K PT 01 B)
Die Gesamtbezeichnung lautet 1000K2000000.
Details zur Konfiguration der APV10 Einzelkomponenten sind im Web-Shop zu finden. Weitere Unterstützung zur Zusammenstellung kompletter kundenspezifischer Sektionsventile bieten weltweit die APV-Buildpartner sowie unser technischer Support.
Als Steuerung kommt eine IFM Steuerung CR401 mit zwei CAN-Bus-Anschlüssen und diversen Ein- und Ausgängen zum Einsatz. Als Bedienteil ein analoger 1-Achsen Fingerjoystick.
Funktion

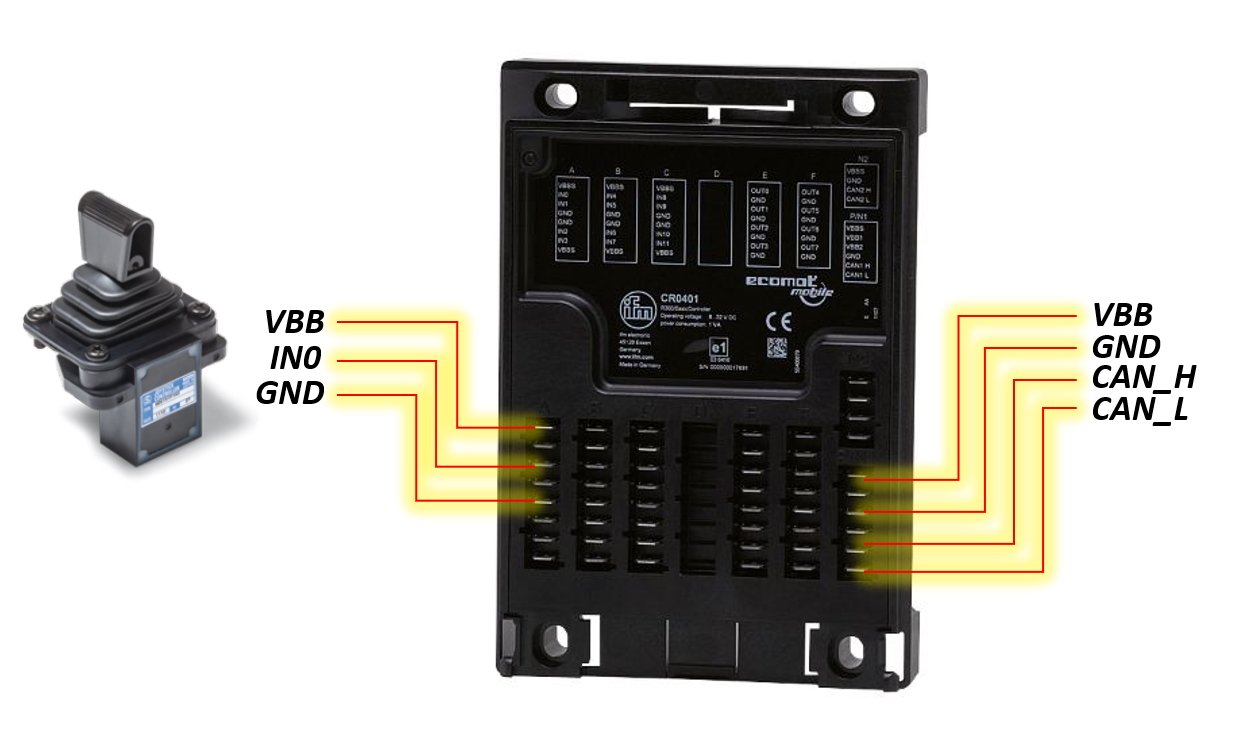

Die APV10 Ventilkonfiguration ist mit Hilfe des mitgelieferten Kabelsatzes über CANbus an die IFM Steuerung anzuschließen. Ebenso ist der Joystick analog mit Hilfe des zweiten Kabelsatzes an die Steuerung anzuschließen.
eren. Jede Steuersektion hat einen Betätigungsmechanismus für Notbedienung. Ein Hebel kann bei Bedarf montiert werden. Um zwischen den unterschiedlichen Betätigungsarten zu wechseln sind unterschiedliche Endkappen einzusetzen.
Nachfolgend sind Schiebersektionen mit unterschiedlichen Betätigungsarten dargestellt. In rot sind jeweils die Druckleitungen gezeichnet, die Tankleitungen sind in grün dargestellt. Unten ist die Kompensator-Druckwaage dargestellt, oben der Wegeschieberkolben.
Manuelle Betätigungsart
Hydraulische Betätigungsart
Elektrische Betätigungsart
Elektrische Betätigungsart (CAN Bus)
Die Feder- und Endkappen sowie die Schieber sind für die Schiebersektion separat zu konfigurieren.
Schiebertypen
Zwei grundlegende Regelschieberkolben sind verfügbar,
- der A-Schiebertyp, bei dem in neutraler Position alle Anschlüsse geschlossen sind und
- der C-Schiebertyp, bei dem in neutraler Position P geschlossen ist und A sowie B mit T verbunden sind, mit 20% der nominellen Öffnung nach T.
Für diese Basis-Schieberkolben sind 3 Volumenstrombereiche verfügbar, die nachfolgend gezeigt sind.
Auf Anfrage sind auch Schieber mit 1:2 bzw. 2:1 Verhältnis verfügbar.
Details
Demo Kit für proportionalen APV10 CAN-Bus Ansteuerung, beinhaltet 2 APV10 Sektionen (AP-1020-300F) mit Typ C Schieber (AP-1020-102), Federkappe, CAN-Bus-Modul (AP-1020-356J), Anschlussblock (AP-1020-305) und Anschlussblock (AP-1030-300), Eingangsplatte, Endplatte, Zuganker, Demo-Mobilsteuerung mit vorkonfigurierten Beispielsoftware, 2 Joysticks, Kabelsatz, Anleitungs zur Schnellinstallation.Ermöglicht die ersten Schritte zu Kennenlernen mit CAN-Bus-Technologie.
Konfigurationsschlüssel
Nachfolgend ist der allgemeine Konfigurationsschlüssel des APV10 dargestellt.
Konfigurationsschlüssel Teil 1
Konfigurationsschlüssel Teil 2
Beispiel einer Konfiguration mit Schiebersektion
Nachfolgend ist ein Beispiel einer Konfiguration gezeigt, in der auch verschiedene Schiebersektionen enthalten sind.
FLUITRONICS ist Spezialist für die Entwicklung und Fertigung kundenspezifischer Serienlösungen im Bereich der Antriebstechnik und Regelung. Sollten Sie keine passenden Produkte in unserer Datenbank finden, so sprechen Sie uns bitte an oder besuchen Sie unsere Homepage (www.fluitronics.com). Gerne zeigen wir Ihnen auf, wie der Weg zu Ihrer individuellen Lösung aussehen kann.
