Allgemeine Beschreibung
Die APV-Steuerventil-Serie ist ein hoch modulares Ventil-Baukastenprinzip in Sektionsbauweise, verfügbar in den Größen APV10, APV16, APV22 and APV32 bzw. Volumenströmen
zwischen 80 l/min und 1000 l/min. Optional ist das APV auch in Unterplattenbauweise konfigurierbar.. Für die Baugröße APV10 ist die Schieber Sektion die zentrale Basis. Sie besteht I) aus einem Steuerkolbenabschnitt, II) aus grundlegenden oder kundenspezifischen Anschlussblöcken sowie III) Feder- und Endkappen. Beim APV10 sind maximal 15 parallele Sektionen bei Verwendung der schmalen Endplatte möglich, bei Verwendung der breiten Endplatte sind es 14 parallele Sektionen.
Herkömmliche Wegeventile steuern Start, Stopp und Bewegungsrichtungen von Hydraulikmotoren und Zylindern. Die Geschwindigkeit dieser Benutzer hängt jedoch vom Lastdruck ab. Wenn dieser Lastdruck variiert dann ist die Geschwindigkeit kaum steuerbar.
Die AMCA-Proportional-Wegeventile der APV-Serie sind druckkompensiert und erreichen eine ideale Regelung von Kraft, Geschwindigkeit, Beschleunigung und Verzögerung, unabhängig von der Last und erhöhten Anforderungen. Die Ventile können sowohl mit LS-Pumpen als auch mit Konstantpumpen betrieben werden.
Alle Komponenten sind in der Standardausführung unbeschichtet und in seewasserbeständiger Protalloy-Beschichtung verfügbar.
Beispielkonfiguration
Nachfolgend ist eine komplette APV10 Beispielkonfiguration bestehend mehreren Schiebersektionen sowie unterschiedlichen Anschlussblöcken, Endkappen mit Ansteuerventilen, Federendkappen sowie der Eingangs- und Endplatte dargestellt. Generell kann die Konfiguration komplett kundenspezifisch erfolgen. Details zur Konfiguration der APV10 Anschlussblöcke sind dem unten dargestellten Konfigurationsschlüssel zu entnehmen. Weitere Unterstützung zur Zusammenstellung kompletter kundenspezifischer Sektionsventile bieten weltweit die
APV-Buildpartner sowie unser
technischer Support.
Funktion
Die Funktionsweise der APV10 Proportionalsektion ist nachfolgend erklärt. Die Schiebersektion besteht aus dem 2-Wege-Kompensator mit delta-p Anpassung. So kann der Volumenstrom angepasst werden ohne den Hub zu limitieren. Jede Steuersektion hat einen Betätigungsmechanismus für Notbedienung. Ein Hebel kann bei Bedarf montiert werden. Um zwischen den unterschiedlichen Betätigungsarten zu wechseln sind unterschiedliche Endkappen einzusetzen.

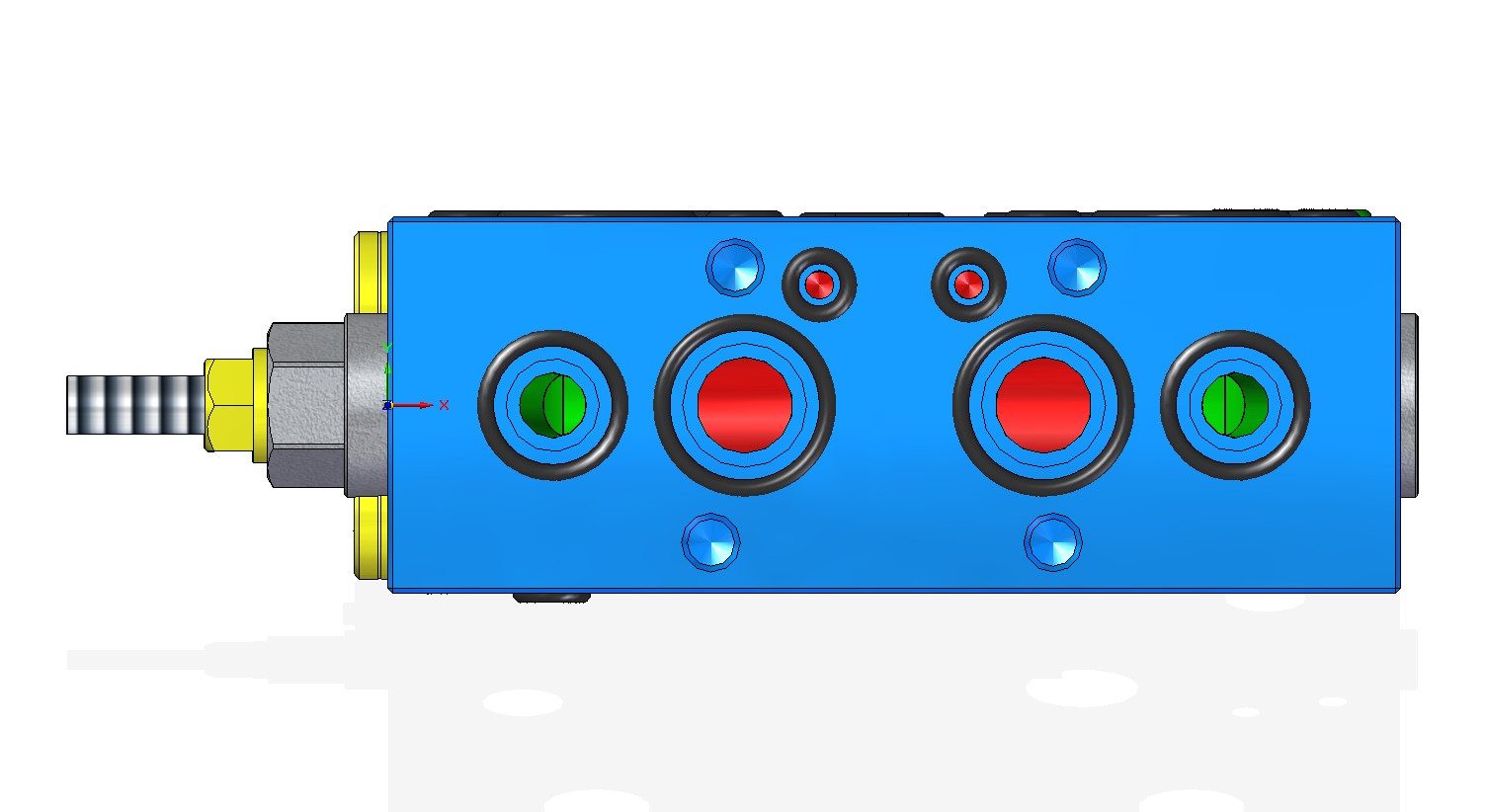

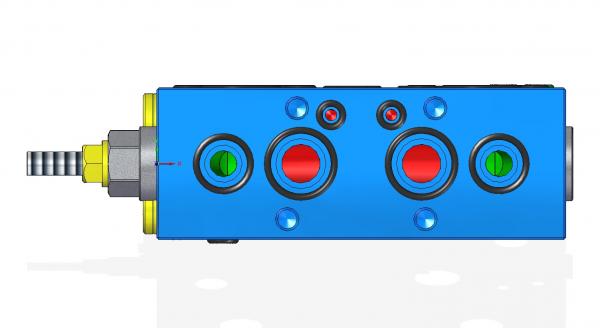

Nachfolgend sind Schiebersektionen mit unterschiedlichen Betätigungsarten dargestellt. In rot sind jeweils die Druckleitungen gezeichnet, die Tankleitungen sind in grün dargestellt. Unten ist die Kompensator-Druckwaage dargestellt, oben der Wegeschieberkolben.
Manuelle Betätigungsart
Hydraulische Betätigungsart
Elektrische Betätigungsart
Elektrische Betätigungsart (CAN Bus)
Die Feder- und Endkappen sowie die Schieber sind für die Schiebersektion separat zu konfigurieren.
Schiebertypen
Zwei grundlegende Regelschieberkolben sind verfügbar,
- der A-Schiebertyp, bei dem in neutraler Position alle Anschlüsse geschlossen sind und
- der C-Schiebertyp, bei dem in neutraler Position P geschlossen ist und A sowie B mit T verbunden sind, mit 20% der nominellen Öffnung nach T.
Für diese Basis-Schieberkolben sind 3 Volumenstrombereiche verfügbar, die nachfolgend gezeigt sind.
Auf Anfrage sind auch Schieber mit 1:2 bzw. 2:1 Verhältnis verfügbar.
Details

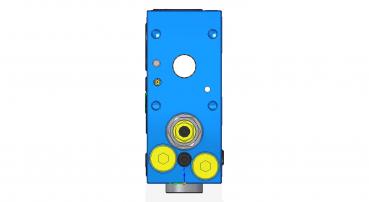

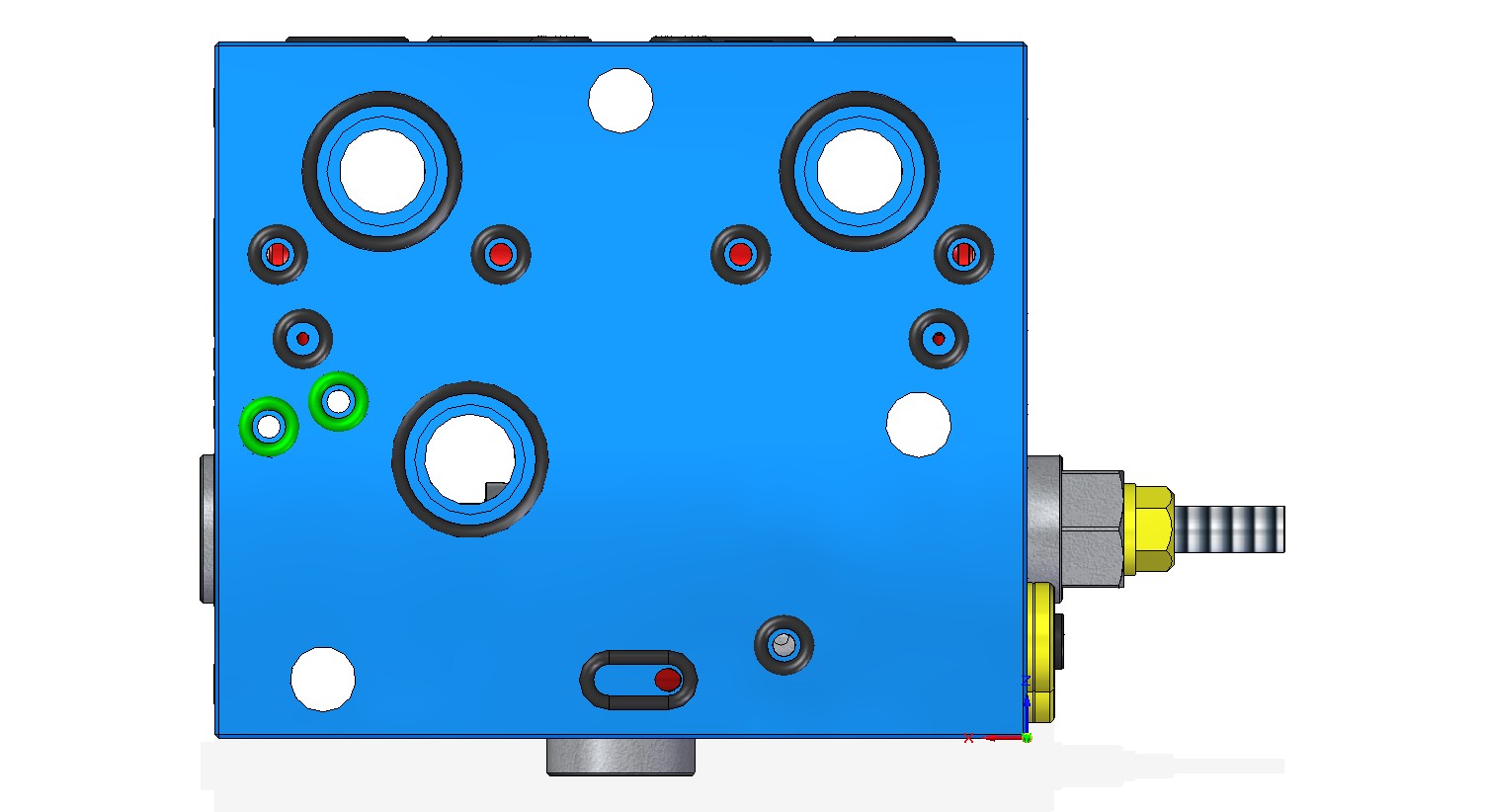

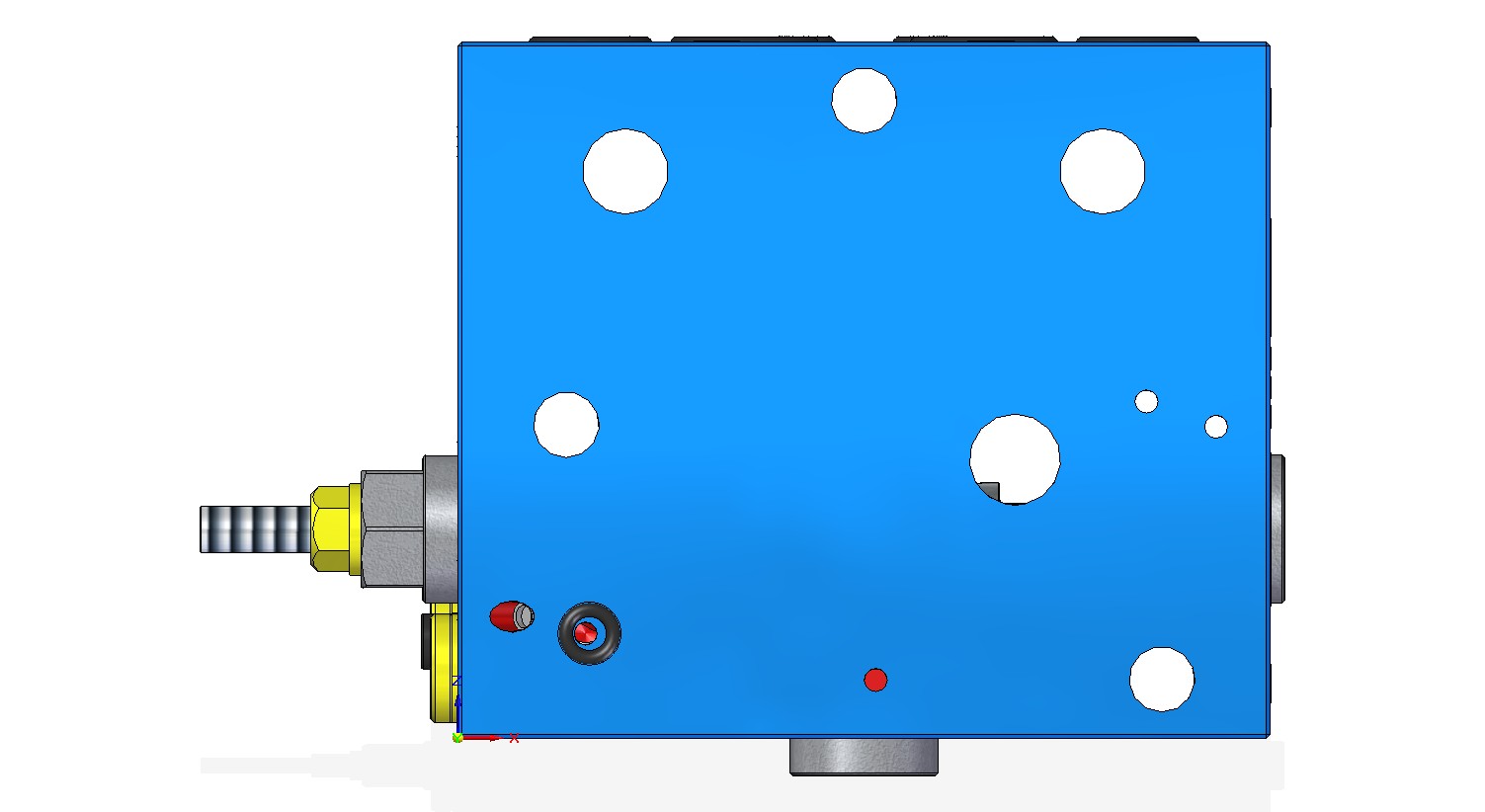

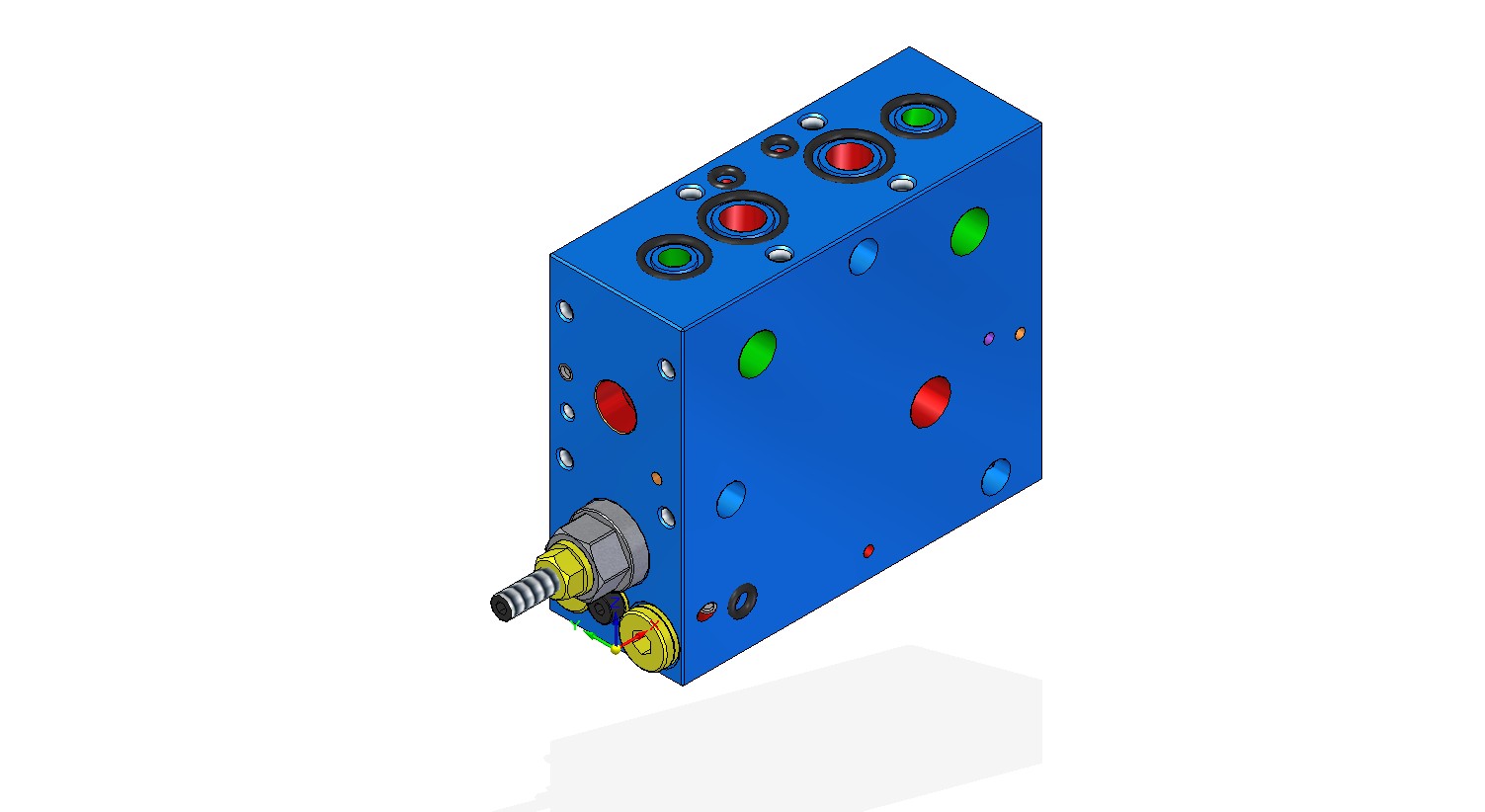

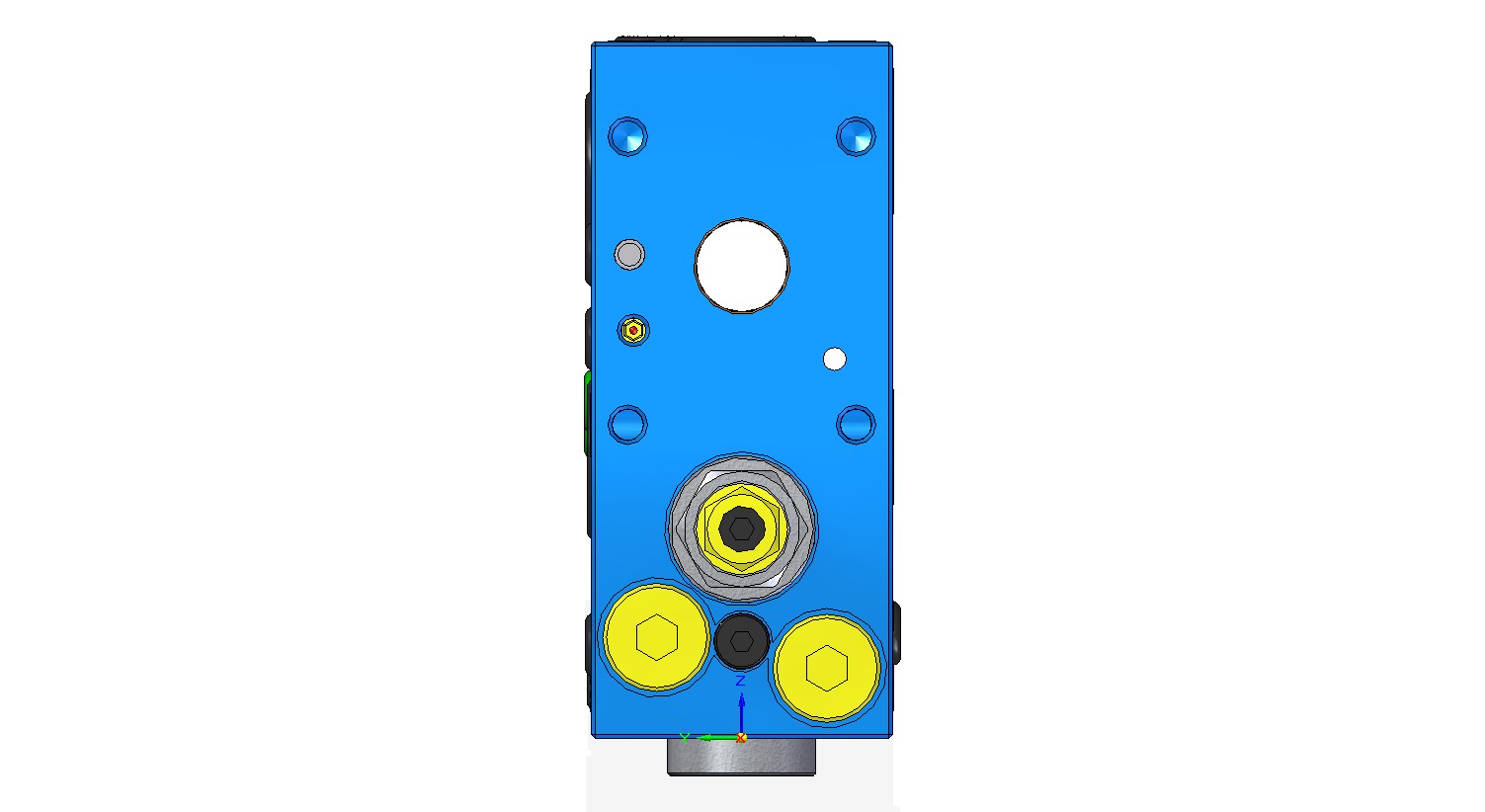

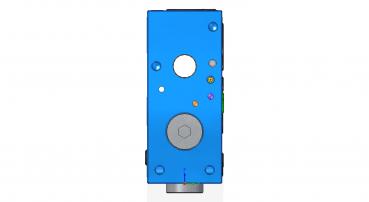

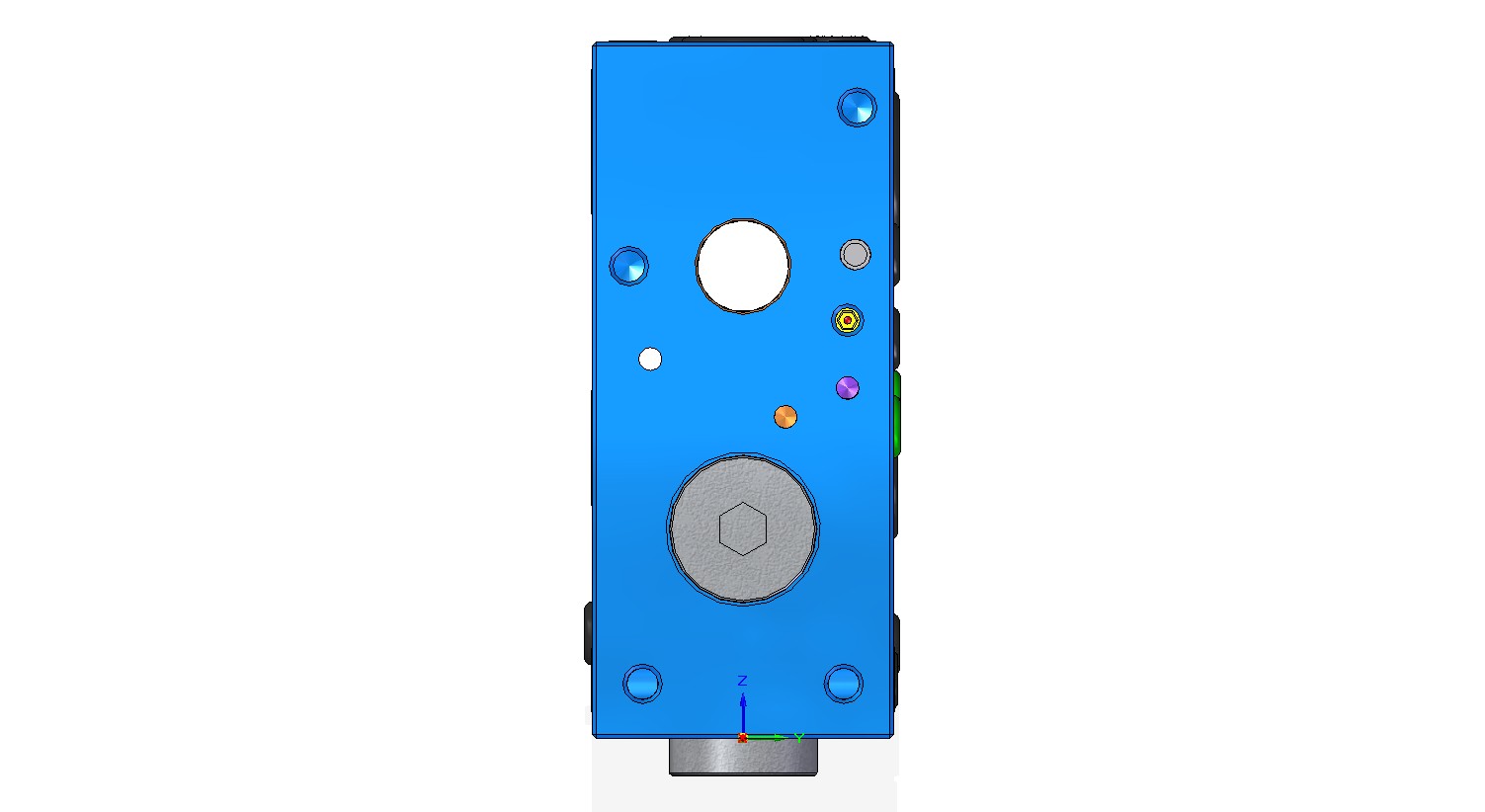

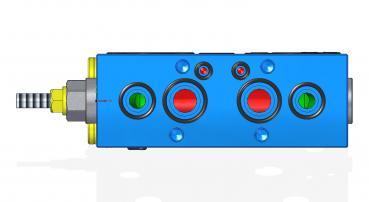

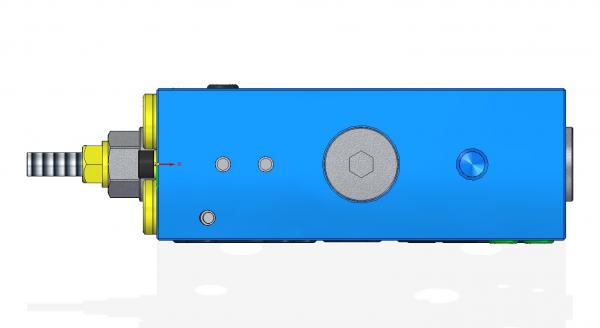

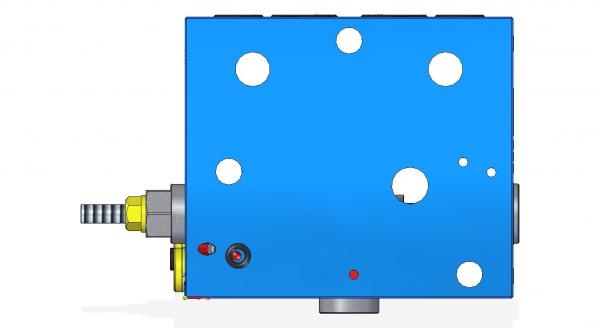

Die Schiebersektion ist die Basis der APV-10-Serie. Sie enthält den 2-Wege-Kompensator mit Delta-p-Einstellung, sodass der Durchfluss ohne Verwendung der Hubbegrenzung eingestellt werden kann. Druch die Montage von End- und Federkappen wird die Ansteuer- bzw. Betätigungsart konfiguriert. Ferner müssen der Anschlussblock sowie Eingangs- und Endplatte separat konfiguriert werden. Die Sektion ist nicht beschichtet, eine beschichtete Version kann aber bestellt werden.
Konfigurationsschlüssel
Nachfolgend ist der allgemeine Konfigurationsschlüssel des APV10 dargestellt.
Konfigurationsschlüssel Teil 1
Konfigurationsschlüssel Teil 2
Beispiel einer Konfiguration mit Schiebersektion
Nachfolgend ist ein Beispiel einer Konfiguration gezeigt, in der auch verschiedene Schiebersektionen enthalten sind.
FLUITRONICS ist Spezialist für die Entwicklung und Fertigung kundenspezifischer Serienlösungen im Bereich der Antriebstechnik und Regelung. Sollten Sie keine passenden Produkte in unserer Datenbank finden, so sprechen Sie uns bitte an oder besuchen Sie unsere Homepage (www.fluitronics.com). Gerne zeigen wir Ihnen auf, wie der Weg zu Ihrer individuellen Lösung aussehen kann.
